Артикул: CSE-815T-563CB
В наличии

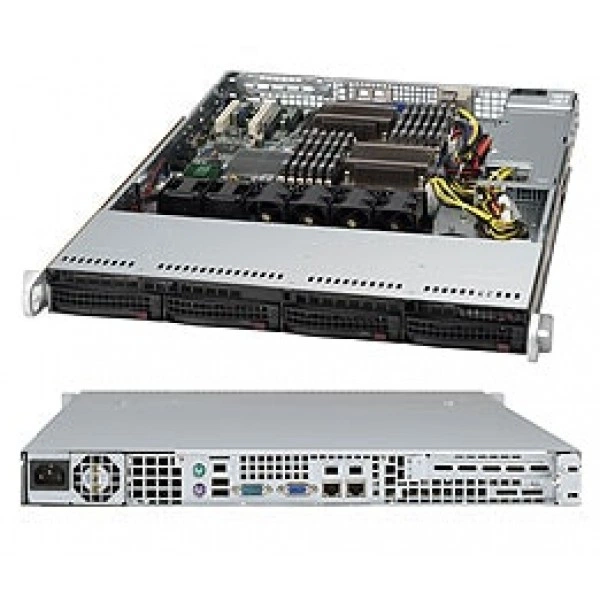

Серверный корпус Supermicro CSE-815T-563CB 1U/ATX/E-ATX, до 600W, до 560W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-815T-563CB
Supermicro CSE-815T-563CB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U/ATX/E-ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.6" (650 mm).
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
При подборе фиксируют точное исполнение CSE-815T-563CB. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Технические особенности
- Форм-фактор: 1U/ATX/E-ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.6" (650 mm)
- Масса брутто: 28.6 lbs (12.97 kg)
- Расширение слоты: 1 полная высота & полная длина расширение слот (Райзер Плата Required)
- Блок питания: Эффективность питания: 92%
- Дисковая объединительная плата: 4-порт 1U TQ объединительная плата (W/O AMI9071/72 enclosure управление), поддержка до 4x 3.5-inch SAS/SATA HDD
- Блок питания: Линия +12V: Максимум: 46A / Минимум: 1A (100Vac - 180Vac) Максимум: 49A / Минимум: 1A (180Vac - 240Vac)
- Порты: 2x USB & DB9 COM порт tray(Опционально - в place из дисковод накопитель)
- дисковых отсеков: 4 x 3.5" горячая замена SAS/SATA; SAS или enterprise SATA HDD только рекомендуется
- Габариты упаковки (W x H x L): 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm)
- Блок питания: Частота входного питания AC: 50-60Hz
- Бренд: Supermicro
- Модель: CSE-815T-563CB
- Артикул: CSE-815T-563CB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-815T-563CB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для прикладного массива учитывают требования приложения и порядок резервного копирования. Аппаратную конфигурацию оценивают вместе с этими процедурами.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-815T, Supermicro CBL-0180L-01. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-815T-563UB. Этот вариант рассматривают для проекта со следующими требованиями: 1U/E-ATX, 1U/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-113MTQ-563CB. При подборе для другой конфигурации полезно проверить такое исполнение: 1U Корпус, поддерживается максимум материнская плата размер:, 1U Корпус, поддерживается максимум материнская плата размер:. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Комплектация
Комплектование позиции CSE-815T-563CB удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются MCP-290-00056-0N, MCP-290-00052-0N-BULK, MCP-290-00054-0N, MCP-220-81502-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-815T-563CB
Идентификация
- Артикул
- CSE-815T-563CB
- Бренд
- Supermicro
- Модель
- CSE-815T-563CB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 1 полная высота & полная длина расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm)
- Глубина
- 25.6" (650 mm)
- Дисковая объединительная плата
- 4-порт 1U TQ объединительная плата (W/O AMI9071/72 enclosure управление), поддержка до 4x 3.5-inch SAS/SATA HDD
- Индикаторы
- 2 Сеть Активность Индикаторы Вентилятор Отказ/Система Over Тепло LED HDD активность LED Питание Состояние LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса
- Масса брутто
- 28.6 lbs (12.97 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB & DB9 COM порт tray(Опционально - в place из дисковод накопитель)
- Форм-фактор
- 1U корпус поддержка для материнская плата размер 13.68" x 13" и ATX 12" x 13", E-ATX 12" x 13"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 560W/600W Многоканальный выход блок питания Gold уровень, 24Pin выход
- Блок питания: Выходная мощность и входное питание
- 560W с Вход 100 - 180Vac600W с Вход 180 - 240Vac
- Блок питания: Габариты (L x W x H)
- 279.4 x 76 x 40.4 mm
- Блок питания: Линия +12V
- Максимум: 46A / Минимум: 1A (100Vac - 180Vac) Максимум: 49A / Минимум: 1A (180Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +3.3V
- Максимум: 15A / Минимум: 0.5A
- Блок питания: Линия +5V
- Максимум: 18A / Минимум: 0.5A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.5A / Минимум: 0A
- Блок питания: Сертификация
- Gold Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 92%
- Вентиляторы
- 4 x 4cm для высокой нагрузки счётчик-rotating с оптимальный вентиляторы скорость управление Опционально 2 x вентилятор для PCI плата охлаждение
Подсистема хранения
- Peripheral накопители
- Опционально 1 x slim DVD-ROM отсек для накопителя
- дисковых отсеков
- 4 x 3.5" горячая замена SAS/SATA; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
