Артикул: CSE-113TQ-563UB
В наличии

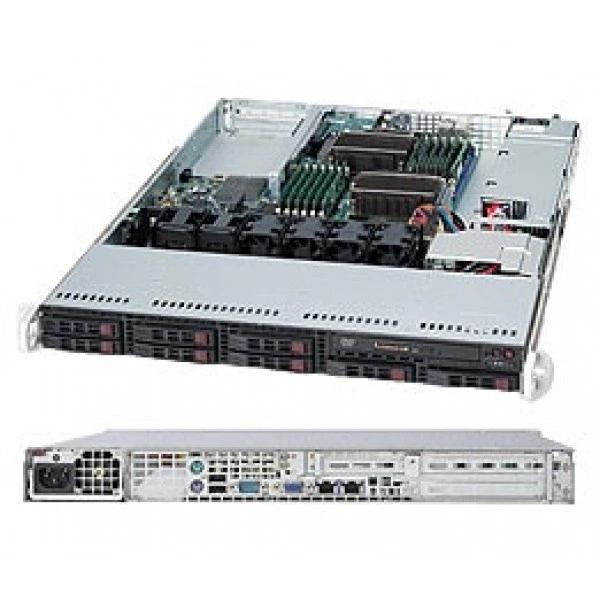

Серверный корпус Supermicro CSE-113TQ-563UB 1U/E-ATX, до 600W, до 560W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-113TQ-563UB
Supermicro CSE-113TQ-563UB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U/E-ATX.
процессор Поддержка - Два Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 23.5" (597 mm).
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
При подборе фиксируют точное исполнение CSE-113TQ-563UB. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Технические особенности
- Форм-фактор: 1U/E-ATX
- процессор Поддержка: Два Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 23.5" (597 mm)
- Блок питания: Выходная мощность и входное питание: 560W с Вход 100 - 180Vac600W с Вход 180 - 240Vac
- Расширение слоты: 2 полная высота расширение слот (Райзер Плата Required); 1 низкопрофильное исполнение расширение слот (Райзер Плата Required)
- Peripheral накопители: Опционально 1 x Slim DVD-ROM накопитель
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Цвет: Чёрный
- Вентиляторы: 4 x 40x56mm счётчик-rotation PWM вентиляторы Опционально 2 x вентилятор для PCI плата охлаждение
- Блок питания: Тип выходного подключения: 20pin ATX
- Блок питания: Линия -12V: Максимум: 0.5A / Минимум: 0A
- Кнопки: Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Бренд: Supermicro
- Модель: CSE-113TQ-563UB
- Артикул: CSE-113TQ-563UB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-113TQ-563UB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 560W PWS-563-1H20, Supermicro BPN-SAS-113TQ. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-113MTQ-563CB. Этот вариант рассматривают для проекта со следующими требованиями: 1U Корпус, поддерживается максимум материнская плата размер:, 1U Корпус, поддерживается максимум материнская плата размер:. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-815T-563UB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U/E-ATX, 1U/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Комплектация
Для исполнения CSE-113TQ-563UB заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-310-00026-01, MCP-290-00052-0N-Bulk, MCP-220-00087-0B, MCP-310-00033-01. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-113TQ-563UB
Идентификация
- Артикул
- CSE-113TQ-563UB
- Бренд
- Supermicro
- Модель
- CSE-113TQ-563UB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 2 полная высота расширение слот (Райзер Плата Required); 1 низкопрофильное исполнение расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm)
- Глубина
- 23.5" (597 mm)
- Дисковая объединительная плата
- 8-порт 1U TQ (W/ AMI 9072) объединительная плата, поддержка до 8x 2.5-inch SAS/SATA HDD/SSD
- Индикаторы
- 2 Сеть Активность Индикаторы HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Масса брутто
- 35 lbs (15.88 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 1U стоечный корпус, поддержка для материнская плата размер: 12" x 13" E-ATX и 13.68" x 13"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 560W/600W Многоканальный выход блок питания Gold уровень, 20Pin выход
- Блок питания: Выходная мощность и входное питание
- 560W с Вход 100 - 180Vac600W с Вход 180 - 240Vac
- Блок питания: Габариты (L x W x H)
- 279.4 x 76 x 40.4 mm
- Блок питания: Линия +12V
- Максимум: 46A / Минимум: 1A (100Vac - 180Vac) Максимум: 49A / Минимум: 1A (180Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +3.3V
- Максимум: 15A / Минимум: 0.5A
- Блок питания: Линия +5V
- Максимум: 18A / Минимум: 0.5A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.5A / Минимум: 0A
- Блок питания: Сертификация
- Gold Сертифицированный
- Блок питания: Тип выходного подключения
- 20pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 91%
- Вентиляторы
- 4 x 40x56mm счётчик-rotation PWM вентиляторы Опционально 2 x вентилятор для PCI плата охлаждение
Подсистема хранения
- Peripheral накопители
- Опционально 1 x Slim DVD-ROM накопитель
- дисковых отсеков
- 8 x 2.5" горячая замена SAS/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
