Артикул: CSE-113TQ-600UB
В наличии

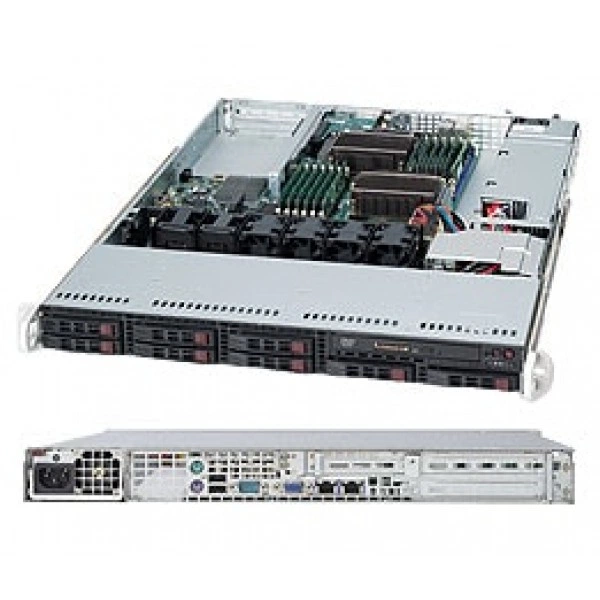

Серверный корпус Supermicro CSE-113TQ-600UB 1U/E-ATX, до 600W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-113TQ-600UB
Supermicro CSE-113TQ-600UB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U/E-ATX.
процессор Поддержка - Два, один Intel® / AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 23.5" (597 mm).
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При подборе фиксируют точное исполнение CSE-113TQ-600UB. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Технические особенности
- Форм-фактор: 1U/E-ATX
- процессор Поддержка: Два, один Intel® / AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 23.5" (597 mm)
- Индикаторы: 2 Сеть Активность Индикаторы HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Расширение слоты: 2 полная высота расширение слот (Райзер Плата Required); 1 низкопрофильное исполнение расширение слот (Райзер Плата Required)
- Блок питания: Линия +3.3V: Максимум: 15A / Минимум: 0.5A
- дисковых отсеков: 8 x 2.5" горячая замена SAS/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
- Блок питания: Сертификация: Platinum Сертифицированный
- Безопасность и электромагнитная совместимость БП: BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Линия -12V: Максимум: 0.5A / Минимум: 0A
- Масса брутто: 35 lbs (15.88 kg)
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Бренд: Supermicro
- Модель: CSE-113TQ-600UB
- Артикул: CSE-113TQ-600UB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-113TQ-600UB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Для размещения данных оценивают требуемую ёмкость и развитие массива. Комплект оборудования выбирают по полной схеме хранения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-113TQ, Supermicro BPN-SAS-825TQ. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-113TQ-563UB. В спецификации альтернативного проекта ориентиром служат параметры: до 560W, 1U стоечный корпус, поддержка для материнская плата размер: 12" x 13". Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-113TQ-R500UB. При подборе для другой конфигурации полезно проверить такое исполнение: до 500W, 1U стоечный корпус, поддержка для материнская плата размер: 12" x 13". Такой вариант рассматривают для монтажного пространства соответствующего формата.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Комплектация
В заявке на CSE-113TQ-600UB укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-310-00026-01, SC815-650, MCP-310-00033-01, MCP-290-00056-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-113TQ-600UB
Идентификация
- Артикул
- CSE-113TQ-600UB
- Бренд
- Supermicro
- Модель
- CSE-113TQ-600UB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 2 полная высота расширение слот (Райзер Плата Required); 1 низкопрофильное исполнение расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm)
- Глубина
- 23.5" (597 mm)
- Дисковая объединительная плата
- 8-порт 1U TQ (W/ AMI 9072) объединительная плата, поддержка до 8x 2.5-inch SAS/SATA HDD/SSD
- Индикаторы
- 2 Сеть Активность Индикаторы HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Масса брутто
- 35 lbs (15.88 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 1U стоечный корпус, поддержка для материнская плата размер: 12" x 13" E-ATX и 13.68" x 13"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 600W platinum efficiency многоканальный выход блок питания w/PMBus
- Блок питания: Выходная мощность и входное питание
- 600W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 279.4 x 76 x 40.4 mm
- Блок питания: Линия +12V
- Максимум: 49A / Минимум: 0.5A (100Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +3.3V
- Максимум: 15A / Минимум: 0.5A
- Блок питания: Линия +5V
- Максимум: 18A / Минимум: 0.5A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.5A / Минимум: 0A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 92%
- Вентиляторы
- 4 x 40x56mm счётчик-rotation PWM вентиляторы Опционально 2 x вентилятор для PCI плата охлаждение
Подсистема хранения
- Peripheral накопители
- Опционально 1 x slim DVD-ROM отсек для накопителя
- дисковых отсеков
- 8 x 2.5" горячая замена SAS/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два, один Intel® / AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
