Артикул: CSE-113TQ-R500UB
В наличии

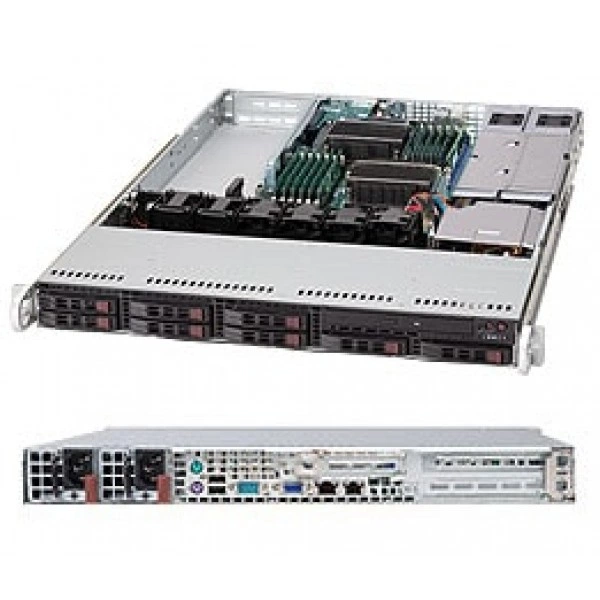

Серверный корпус Supermicro CSE-113TQ-R500UB 1U/E-ATX, до 500W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-113TQ-R500UB
Supermicro CSE-113TQ-R500UB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U/E-ATX.
процессор Поддержка - Два Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 23.5" (597 mm).
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При подборе фиксируют точное исполнение CSE-113TQ-R500UB. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Технические особенности
- Форм-фактор: 1U/E-ATX
- процессор Поддержка: Два Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 23.5" (597 mm)
- Цвет: Чёрный
- Кнопки: Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Блок питания: Блоки питания: 1U 500W Резервируемое Один Выход блок питания W/PMbus 54.5mm ширина
- Блок питания: Частота входного питания AC: 50-60Hz
- дисковых отсеков: 8 x 2.5" горячая замена SAS/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Блок питания: Распределитель питания: PDB-PT112-2420 O/P: 12V/54 +5V Максимум: 25 +3.3V Максимум: 25 -12V Максимум: 0.6
- Бренд: Supermicro
- Модель: CSE-113TQ-R500UB
- Артикул: CSE-113TQ-R500UB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-113TQ-R500UB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-113TQ, Supermicro c416187. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-113TQ-R500CB. Этот вариант рассматривают для проекта со следующими требованиями: глубина: 23.5" (597 mm), 1U стоечный корпус, поддержка для материнская плата размер: 12" x 13". Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-113TQ-R700UB. В спецификации альтернативного проекта ориентиром служат параметры: до 750W, до 700W. При выборе ориентируются на электрическую нагрузку и схему питания системы.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Комплектация
Комплектование позиции CSE-113TQ-R500UB удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются MCP-310-19001-0N, SC815, MCP-290-00056-0N, MCP-290-00052-0N-BULK. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-113TQ-R500UB
Идентификация
- Артикул
- CSE-113TQ-R500UB
- Бренд
- Supermicro
- Модель
- CSE-113TQ-R500UB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 1 полная высота & полная длина расширение слот (Райзер Плата Required); 1 полная высота & половинная длина расширение слот (Райзер Плата Required); 1 низкопрофильное исполнение расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm)
- Глубина
- 23.5" (597 mm)
- Дисковая объединительная плата
- 8-порт 1U TQ (W/ AMI 9072) объединительная плата, поддержка до 8x 2.5-inch SAS/SATA HDD/SSD
- Индикаторы
- 2 Сеть Активность Индикаторы HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Масса брутто
- 36 lbs (16.33 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 1U стоечный корпус, поддержка для материнская плата размер: 12" x 13" E-ATX
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class A TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 500W Резервируемое Один Выход блок питания W/PMbus 54.5mm ширина
- Блок питания: Выходная мощность и входное питание
- 500W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 320 x 54.5 x 40.25 mm
- Блок питания: Линия +12V
- Максимум: 42A / Минимум: 0.5A (100Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: NAA
- Блок питания: Распределитель питания
- PDB-PT112-2420 O/P: 12V/54 +5V Максимум: 25 +3.3V Максимум: 25 -12V Максимум: 0.6
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- 3 x 4cm счётчик-rotating PWM вентиляторы Опционально 3 x вентилятор для PCI плата охлаждение
Подсистема хранения
- Peripheral накопители
- Опционально 1 x Slim DVD-ROM накопитель
- дисковых отсеков
- 8 x 2.5" горячая замена SAS/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
