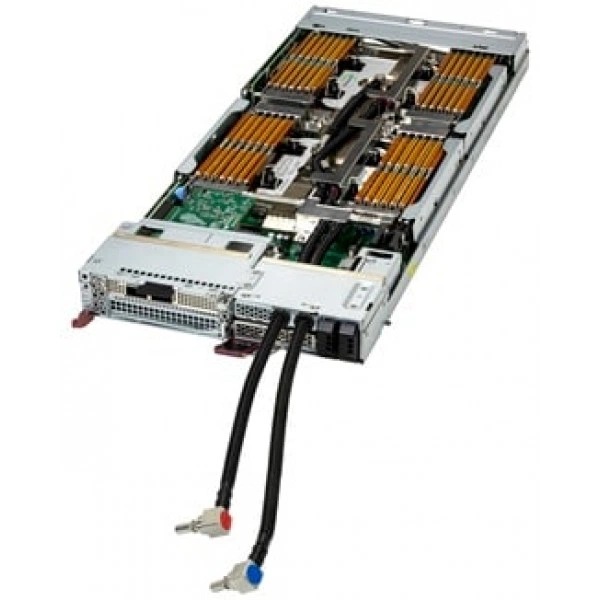

Вычислительный блейд-модуль Supermicro SBI-622BA-1NE12-ALC LGA-7529, ECC DDR5, IPMI

Основное описание блейд-модуля Supermicro SBI-622BA-1NE12-ALC

Supermicro SBI-622BA-1NE12-ALC - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.

Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.

Процессоры и сокет - Два сокет BR (LGA-7529); Intel® Xeon® 6900 серия процессоры с P-ядра и Intel Xeon 6+ процессоры.

Ограничения процессорной подсистемы - Поддерживается до 500W TDP Процессоры*; Liquid охлаждение требуется*; *.

Соединение CPU и GPU - до 2 LP PCIe 5.0 x16 однослотовое исполнение Ускорители GPU.

Количество слотов DIMM - 24 слотов DIMM; Максимальная память (1DPC):; до 6TB 6400MT/s ECC DDR5 RDIMM или 3TB 8800MT/s DDR5 MRDIMM (Intel® Xeon® 6900 серия процессоры); Максимальная память (1DPC):; до 6TB 8000MT/s ECC DDR5 RDIMM (Intel® Xeon® 6+ процессоры).

Тип памяти - ECC DDR5 RDIMM (3DS) до 256GB из память с скорость до 6400MT/s; ECC Регистровая MRDIMM до 128GB из память с скорость до 8800MT/s.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.

При подборе фиксируют точное исполнение SBI-622BA-1NE12-ALC. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.

Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.

При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.

Технические особенности

• Процессоры и сокет: Два сокет BR (LGA-7529); Intel® Xeon® 6900 серия процессоры с P-ядра и Intel Xeon 6+ процессоры
• Ограничения процессорной подсистемы: Поддерживается до 500W TDP Процессоры*; Liquid охлаждение требуется*; *
• Соединение CPU и GPU: до 2 LP PCIe 5.0 x16 однослотовое исполнение Ускорители GPU
• Количество слотов DIMM: 24 слотов DIMM; Максимальная память (1DPC):; до 6TB 6400MT/s ECC DDR5 RDIMM или 3TB 8800MT/s DDR5 MRDIMM (Intel® Xeon® 6900 серия процессоры); Максимальная память (1DPC):; до 6TB 8000MT/s ECC DDR5 RDIMM (Intel® Xeon® 6+ процессоры)
• Тип памяти: ECC DDR5 RDIMM (3DS) до 256GB из память с скорость до 6400MT/s; ECC Регистровая MRDIMM до 128GB из память с скорость до 8800MT/s
• Графическая подсистема: Aspeed AST2600
• Управление и защита: IPMI 2.0 / KVM свыше IP / Redfish API/TPM 2.0/Подписанный Встроенное ПО/HW Root of Trust
• Доступный Colors: Metalic Серебристый с Чёрный Отсеки для накопителей
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе
• Напряжение памяти: 1.1V
• Кнопки: Питание On/Off кнопка
• Тип BIOS: 64MB SPI Flash EEPROM с AMI® BIOS
• Слоты PCIe: Поддержка до 400Gb NDR InfiniBand, DPU и LP GPU; 3 PCIe 5.0 x16 слоты с поддержкой 1 FHHL однослотовое исполнение PCIe плата, 1 HHHL/LP однослотовое исполнение PCIe плата, и 1 OCP 3.0 плата
• Разъёмы M.2: Опционально: 2 M.2 2280 или 2 M.2 22110 NVMe SSDs через адаптер
• Тип оборудования: Серверные системы
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе

Применение

Супермикро SBI-622BA-1NE12-ALC подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.

При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SFT-DCMS-SINGLE. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Конструкция

Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.

Монтаж и эксплуатация

Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SBI-612BA-1NE34. Этот вариант рассматривают для проекта со следующими требованиями: ширина: 9.83", LGA-7529. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro SBI-622BA-5NE12. В спецификации альтернативного проекта ориентиром служат параметры: высота: 3.4", LGA-7529. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

Комплектация

В заявке на SBI-622BA-1NE12-ALC укажите нужный состав поставки и принадлежности, связанные с местом установки. Монтажные принадлежности подбирают по месту установки.
