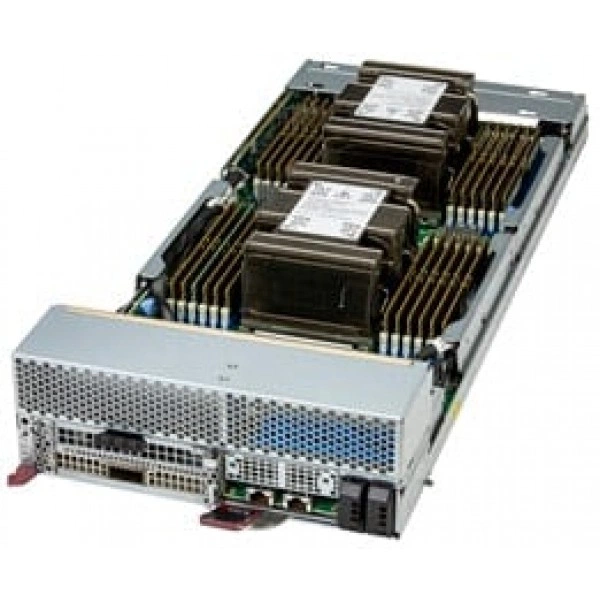

Вычислительный блейд-модуль Supermicro SBI-622BA-5NE12 LGA-7529, ECC DDR5, IPMI

Основное описание блейд-модуля Supermicro SBI-622BA-5NE12

Supermicro SBI-622BA-5NE12 - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.

Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.

Процессоры и сокет - Два сокет BR (LGA-7529); Intel® Xeon® 6900 серия процессоры с P-ядра и Intel Xeon 6+ процессоры.

Ограничения процессорной подсистемы - Поддерживается до 500W TDP Процессоры*.

Соединение CPU и GPU - до 2 LP PCIe 5.0 x16 однослотовое исполнение Ускорители GPU.

Количество слотов DIMM - 24 слотов DIMM; Максимальная память (1DPC):; до 6TB 6400MT/s ECC DDR5 RDIMM или 3TB 8800MT/s DDR5 MRDIMM (Intel® Xeon® 6900 серия процессоры); Максимальная память (1DPC):; до 6TB 8000MT/s ECC DDR5 RDIMM (Intel® Xeon® 6+ процессоры).

Тип памяти - ECC DDR5 RDIMM (3DS) до 256GB из память с скорость до 6400MT/s; ECC Регистровая MRDIMM до 128GB из память с скорость до 8800MT/s.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.

При подборе фиксируют точное исполнение SBI-622BA-5NE12. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.

Технические особенности

• Процессоры и сокет: Два сокет BR (LGA-7529); Intel® Xeon® 6900 серия процессоры с P-ядра и Intel Xeon 6+ процессоры
• Ограничения процессорной подсистемы: Поддерживается до 500W TDP Процессоры*
• Соединение CPU и GPU: до 2 LP PCIe 5.0 x16 однослотовое исполнение Ускорители GPU
• Количество слотов DIMM: 24 слотов DIMM; Максимальная память (1DPC):; до 6TB 6400MT/s ECC DDR5 RDIMM или 3TB 8800MT/s DDR5 MRDIMM (Intel® Xeon® 6900 серия процессоры); Максимальная память (1DPC):; до 6TB 8000MT/s ECC DDR5 RDIMM (Intel® Xeon® 6+ процессоры)
• Тип памяти: ECC DDR5 RDIMM (3DS) до 256GB из память с скорость до 6400MT/s; ECC Регистровая MRDIMM до 128GB из память с скорость до 8800MT/s
• Соответствие RoHS: RoHS Соответствует
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Кнопки: Питание On/Off кнопка
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе
• Разъёмы M.2: Опционально: 2 M.2 2280 или 2 M.2 22110 NVMe SSDs через адаптер
• Бренд: Supermicro
• Сетевые контроллеры: На плате Два 25G Ethernet порт с Intel® Контроллер E810-XXVAM2
• Условия эксплуатации и требования: Рабочая температура:; 10°C ~ 35°C (50°F ~ 95°F); При хранении Температура:; -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
• Доступный Colors: Metalic Серебристый с Чёрный Отсеки для накопителей
• Тип оборудования: Серверные системы
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе

Применение

Супермикро SBI-622BA-5NE12 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.

В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SFT-DCMS-SINGLE. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Конструкция

Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.

Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.

Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.

Монтаж и эксплуатация

Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.

Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SBI-612BA-5NE34. В спецификации альтернативного проекта ориентиром служат параметры: ширина: 9.83", LGA-7529. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro SBI-422B-5NE14. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA-4710, ширина: 6.55". Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Комплектация

При подборе SBI-622BA-5NE12 согласуйте комплект оборудования с проектной схемой монтажа и подключений. Сопрягаемые компоненты проверяют по проектной спецификации.
