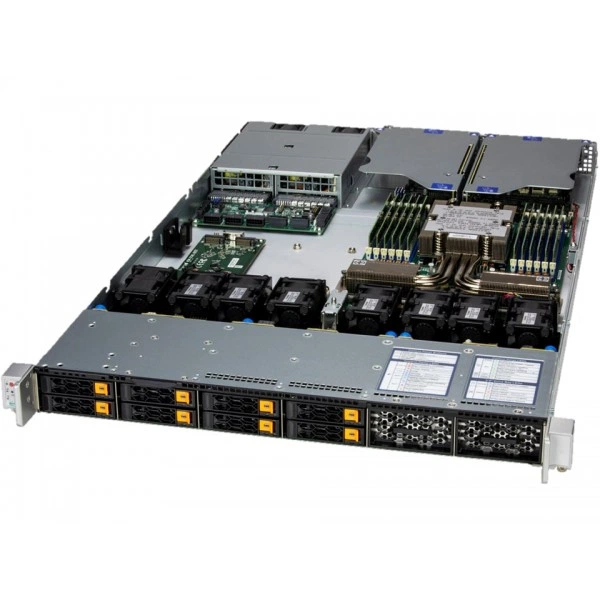

Сервер Supermicro AS-1116CS-TN 1U, AMD EPYC™ 9005/9004 серия, ECC DDR5

Интерфейсы и расширение

Видеовыходы

1 VGA порт (Задний)

Конфигурация PCIe

По умолчанию; 2 PCIe 5.0 x16 FHHL слоты 1 PCIe 5.0 x16 AIOM слот (OCP 3.0 совместимый)

Максимальное число ускорителей

до 2 однослотовое исполнение Ускорители GPU

Поддержка CXL

до 2 CXL 2.0 x16 устройства

Поддержка TPM

1 TPM разъём

Порты USB

1 USB 2.0 Тип-A порт (Задний); 1 USB 3.2 Gen1 Тип-A порт (Задний)

Сетевые интерфейсы

Via AIOM

Сетевые порты LAN

1 RJ45 1 GbE Выделенный BMC LAN порт

Соединение CPU и GPU

PCIe 5.0 x16 CPU-до-GPU Interconnect

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка

Конструкция и монтаж

Артикул

AS-1116CS-TN

Бренд

Supermicro

Высота

1.7" (43 mm)

Глубина

29.4" (747 mm)

Индикаторы

HDD активность; LAN1 активность; LAN2 активность; Питание Failed LED; Питание состояние; Система информация

Кнопки

Питание On/Off кнопка; UID кнопка

Масса

Масса брутто: 49 lbs (22.2 kg); Масса нетто: 34 lbs (15.4 kg)

Масса упаковки

8.1" (H) x 23.8" (W) x 40.6" (D)

Модель

AS-1116CS-TN

Модель шасси

CSE-MD101TS-R000NDP

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Цвет

Чёрный

Ширина

17.2" (437 mm)

Оперативная память

Напряжение памяти

1.1V

Поддержка памяти

Количество слотов: 12 слотов DIMM/12 Каналы; Максимальная память (1DPC): до 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC™ 9005 серия процессор); Максимальная память (1DPC): до 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC™ 9004 серия процессор)

Питание и охлаждение

Вентиляторы

до 8 Счётчик-Rotating PWM 40x40x56mm Вентилятор

Воздушный кожух

1 Воздушный кожух

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль напряжений

Система температура, Память температура, CPU температура, 3.3V дежурный режим, +5V дежурный режим, +5V, +3.3V, +12V, CPU тепловой защита поддержка

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы

Процессоры и сокет

Контроль для CPU ядра, Чипсет Напряжения, Память

Подсистема хранения

Конфигурация дисковых отсеков

По умолчанию: Всего 8 отсеки: 8 передние с горячей заменой 2.5" PCIe 5.0 NVMe*/SAS*/SATA* отсеков для накопителей; Опция A: Всего 12 отсеки: 12 передние с горячей заменой 2.5" PCIe 5.0 NVMe*/SAS*/SATA* отсеков для накопителей; (*NVMe/SAS/SATA поддержка может потребоваться дополнительный контроллер хранения и/или кабели)

Разъёмы M.2

2 M.2 PCIe 3.0 x2 NVMe слоты (M-key 2280(по умолчанию)/22110)

Процессорная подсистема

Количество ядер

до 192C/384T

Ограничения процессорной подсистемы

Поддерживается до 500W TDP Процессоры *; *Воздушное охлаждение Процессоры с TDP свыше 300W только поддерживается при определённых условиях.

Процессоры и сокет

Один процессоры; AMD EPYC™ 9005/9004 серия процессоры

Управление и совместимость

Аппаратные функции

Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует

Программные средства управления

SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); KVM с выделенный LAN; IPMI 2.0; Supermicro Thin-Agent Service (TAS); OOB Управление Упаковка (SFT-OOB-LIC ); SuperServer Automation Assistant (SAA); IPMIView

Системная плата

Super H14SHM

Тип BIOS

AMI 64MB SPI Flash EEPROM

Управление электропитанием

ACPI/APM Управление питанием; Управление включением при восстановлении питания AC; Питание кнопка override mechanism

Функции

Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации

Функции BIOS

Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; USB Клавиатура поддержка; ACPI 6.5

Условия эксплуатации

Операционные системы

Turin: Oracle Linux 9.4, RHEL 9.4, RHEL 10.0, Windows Server 2022, Windows Server 2025

Программные решения

VMWare vSAN

Условия эксплуатации и требования

Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -30°C до 60°C (-22°F до 140°F); Рабочая относительная влажность: 8% до 80% (без конденсации); При хранении Относительная влажность: 8% до 90% (без конденсации)
