Блейд-система Supermicro SBS-820H-4114S SP3, ECC DDR4, IPMI

Основное описание блейд-корзины Supermicro SBS-820H-4114S

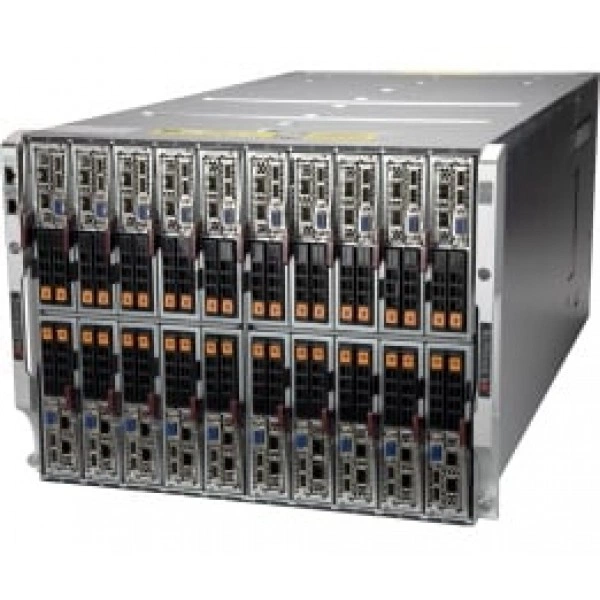

Supermicro SBS-820H-4114S - блейд-система. Изделие создаёт общую инфраструктуру для установки совместимых блейд-модулей.

Корзину выбирают одновременно с вычислительными и инфраструктурными модулями. Проверка питания, охлаждения и подключений определяет допустимый состав системы.

SBM-IBS-H4020 - 8U SuperBlade HDR 200G InfiniBand Коммутатор; Внешний: 20x 200G HDR IB uplink; Внутренний: 1x 200G HDR IB до каждый узел downlink.

Дополнительные параметры - See Details.

MBM-CMM-FIO-V - CMM с Передний IO поддержка.

Дополнительные параметры - See Details.

Процессоры и сокет на узел - Один AMD EPYC™ 7003/7002 серия процессор; сокет SP3; Поддержка CPU TDP до 280W.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

При подборе фиксируют точное исполнение SBS-820H-4114S. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Корзина служит монтажной и инфраструктурной основой модульной конфигурации. Возможности всей платформы оценивают по сочетанию установленных модулей.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.

Технические особенности

• SBM-IBS-H4020: 8U SuperBlade HDR 200G InfiniBand Коммутатор; Внешний: 20x 200G HDR IB uplink; Внутренний: 1x 200G HDR IB до каждый узел downlink
• Дополнительные параметры: See Details
• MBM-CMM-FIO-V: CMM с Передний IO поддержка
• Дополнительные параметры: See Details
• Процессоры и сокет на узел: Один AMD EPYC™ 7003/7002 серия процессор; сокет SP3; Поддержка CPU TDP до 280W
• Разъёмы M.2 на узел: 2 PCI-E x4 M.2
• Сетевые контроллеры на узел: 1x 200G Mellanox IB HDR, Два 25G на плате через Mellanox CX4
• Тип памяти на узел: DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM
• Индикаторы: Питание LED; UID / KVM LED; Сеть Активность LED; Fault LED
• Артикул: SBS-820H-4114S
• Количество слотов DIMM на узел: 8 слотов DIMM; до 2TB 3DS ECC DDR4-3200MHz RDIMM/LRDIMM
• Разъём: SUV (Последовательный/USB/Видеовывод) & KVM Разъём
• Глубина: 32"
• Поддержка TPM: 1 TPM Разъём
• Назначение изделия: Создаёт общую инфраструктуру для установки совместимых блейд-модулей

Применение

Супермикро SBS-820H-4114S подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При организации вычислительной инфраструктуры заранее определяют порядок обслуживания. Монтаж и подключение планируют вместе с эксплуатационными задачами.

При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SFT-DCMS-SINGLE. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Конструкция

Внутреннее пространство организовано для установки модулей определённой платформы. При подборе оборудования учитывают монтаж, обслуживание и внешние подключения.

Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Монтаж и эксплуатация

Перед монтажом согласуют состав модулей и схему питания. При вводе в работу проверяют каждый узел и общую инфраструктуру системы.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SBS-820H-420P. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA-4189, высота: 14". Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro MBS-314E-6119M. Этот вариант рассматривают для проекта со следующими требованиями: LGA 1151, 1GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Комплектация

Комплектование позиции SBS-820H-4114S удобно проверить по перечню компонентов вашей системы до оформления заказа. Монтажные принадлежности подбирают по месту установки.
