Артикул: SYS-E300-9A-8CN10P
В наличии

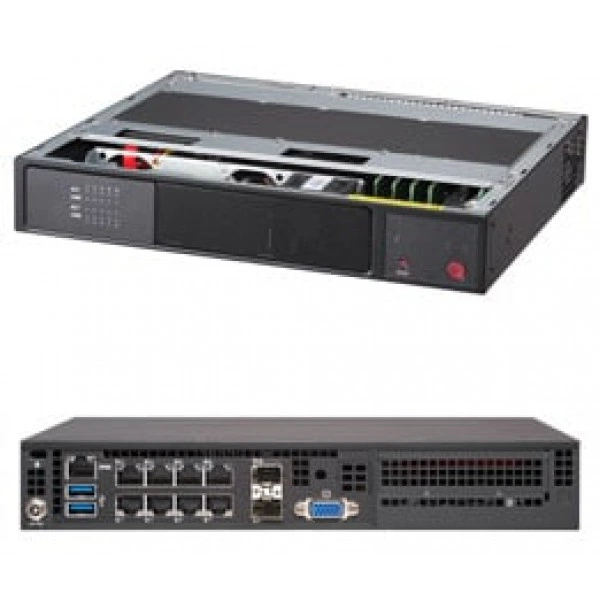

Встраиваемая система Supermicro SYS-E300-9A-8CN10P Mini-1U, FCBGA 1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E300-9A-8CN10P
Supermicro SYS-E300-9A-8CN10P - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A2SDV-8C-LN10PF.
Процессоры и сокет - Intel® Atom® процессор C3758; 8 ядра, 2.2GHz; CPU TDP поддержка 25W; FCBGA 1310.
Объём памяти - 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM.
Тип памяти - 2400/2133/1866MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM.
Объёмы модулей DIMM - 64GB, 32GB, 16GB, 8GB, 4GB.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
При подборе фиксируют точное исполнение SYS-E300-9A-8CN10P. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Технические особенности
- Системная плата: Super A2SDV-8C-LN10PF
- Процессоры и сокет: Intel® Atom® процессор C3758; 8 ядра, 2.2GHz; CPU TDP поддержка 25W; FCBGA 1310
- Объём памяти: 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Тип памяти: 2400/2133/1866MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
- Объёмы модулей DIMM: 64GB, 32GB, 16GB, 8GB, 4GB
- Высота: 1.7" (43mm) / 10.87" (276mm) - pkg.
- Блок питания: Блоки питания: 84W DC питание адаптер
- Условия эксплуатации и требования: Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
- Чипсет: Система on Микросхема
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Доступный Colors: Чёрный
- Индикаторы: Питание LED (Жёсткий накопитель активность LED)
- Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Слоты PCIe: 1 PCI-E 3.0 x4 AOC слот (LP) when SSD is not заполнены
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E300-9A-8CN10P подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для промышленной интеграции требования к месту установки фиксируют заранее. Затем оценивают подключение и работу системы в согласованной среде.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-E300, Supermicro FAN-0065L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E300-9A-16CN8TP. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1GbE, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-E200-9A. Этот вариант рассматривают для проекта со следующими требованиями: до 60W, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Комплектация
В заявке на SYS-E300-9A-8CN10P укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-290-30002-0B, CSE-E300, MCP-240-30002-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E300-9A-8CN10P
Интерфейсы и расширение
- Вывод изображения
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400 BMC
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6Gbps) порты; 2 SATA3 (6Gbps) порты
- Поддержка TPM
- TPM 2.0 разъём
- Порты USB
- 2 USB 3.0 порты (задний)
- Сетевые контроллеры
- Четыре LAN с Intel® C3000 SoC; Четыре LAN с Intel® Ethernet Контроллер I350-AM4; Два LAN с Intel® I210-IS 1G SFP
- Сетевые порты LAN
- 8 RJ45 Gigabit Ethernet LAN порты; 2 1G SFP LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x4 AOC слот (LP) when SSD is not заполнены
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E300-9A-8CN10P
- Бренд
- Supermicro
- Высота
- 1.7" (43mm) / 10.87" (276mm) - pkg.
- Глубина
- 8.9" (226mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.45 lbs (1.56 kg)
- Модель
- SYS-E300-9A-8CN10P
- Модель шасси
- CSE-E300-LED+
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Mini-1U
- Ширина
- 10.43" (264.8mm) / 15" (381mm) - pkg.
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объём памяти
- 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Объёмы модулей DIMM
- 64GB, 32GB, 16GB, 8GB, 4GB
- Тип памяти
- 2400/2133/1866MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Блок питания: Блоки питания
- 84W DC питание адаптер
- Вентиляторы
- 1x 40mm корпус вентилятор
Подсистема хранения
- Внутренний
- 1 Стационарный 2.5" отсек для накопителя when AOC area is not occupied
- Разъёмы M.2
- 2 M.2 Ключ; Интерфейс: PCI-E 3.0 x2; Форм-фактор: B Ключ 3042/2280; Форм-фактор: M Ключ 2242/2280
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C3758; 8 ядра, 2.2GHz; CPU TDP поддержка 25W; FCBGA 1310
Управление и совместимость
- Программные средства управления
- OOB; IPMI 2.0; KVM с выделенный LAN; NMI; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super A2SDV-8C-LN10PF
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- ACPI / APM Управление питанием; CPU тепловой защита поддержка для процессор защита; Включение питания режим для AC питание восстановление
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
