Артикул: SYS-E300-9A-8C
В наличии

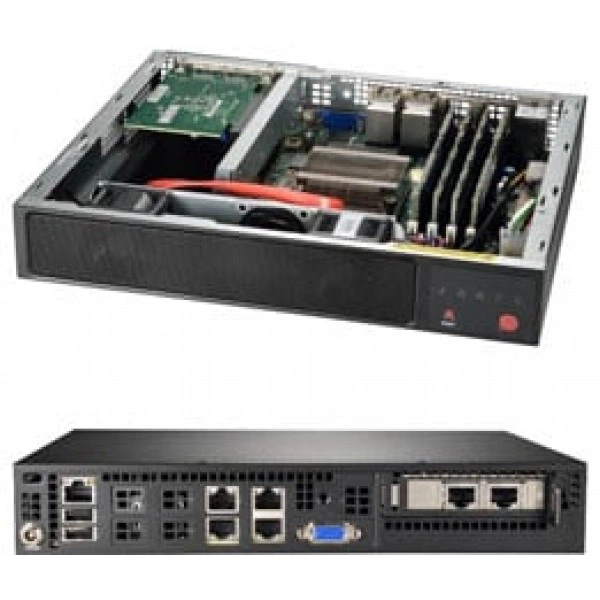

Встраиваемая система Supermicro SYS-E300-9A-8C Mini-1U, FCBGA 1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E300-9A-8C
Supermicro SYS-E300-9A-8C - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A2SDi-8C-HLN4F.
Процессоры и сокет - Intel® Atom® процессор C3758; 8 ядра, 2.2GHz; CPU TDP поддержка 25W; FCBGA 1310.
Объём памяти - 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM.
Тип памяти - 2400/2133/1866MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM.
Объёмы модулей DIMM - 64GB, 32GB, 16GB, 8GB, 4GB.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
При подборе фиксируют точное исполнение SYS-E300-9A-8C. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Технические особенности
- Системная плата: Super A2SDi-8C-HLN4F
- Процессоры и сокет: Intel® Atom® процессор C3758; 8 ядра, 2.2GHz; CPU TDP поддержка 25W; FCBGA 1310
- Объём памяти: 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Тип памяти: 2400/2133/1866MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
- Объёмы модулей DIMM: 64GB, 32GB, 16GB, 8GB, 4GB
- Сетевые контроллеры: Четыре Gigabit Ethernet LAN через Intel® C3000 SoC
- Масса: Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.45 lbs (1.56 kg)
- Ширина: 10.43" (264.8mm) / 15" (381mm) - pkg.
- Доступный Colors: Чёрный
- Сетевые порты LAN: 4 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Внутренний: Поддержка до 2 SSD when AOC area is not occupied. Need опционально кабель CBL-SAST-1034
- Модель шасси: CSE-E300
- Графическая подсистема: Aspeed AST2400
- Артикул: SYS-E300-9A-8C
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E300-9A-8C подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании автономного узла продумывают доступ для настройки и обслуживания. Исполнение выбирают по условиям конкретного размещения.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-E300, Supermicro FAN-0065L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E300-9A-16CN8TP. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1GbE, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-E200-9A. В спецификации альтернативного проекта ориентиром служат параметры: до 60W, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Комплектация
При заказе согласуйте состав позиции SYS-E300-9A-8C вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-290-30002-0B, CSE-E300, CBL-CUSB-0975, CBL-SAST-1034. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E300-9A-8C
Интерфейсы и расширение
- Вывод изображения
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6Gbps) порты; 2 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) разъём питания
- Поддержка TPM
- TPM 2.0 разъём
- Порты USB
- 2 USB 2.0 порты (задний)
- Сетевые контроллеры
- Четыре Gigabit Ethernet LAN через Intel® C3000 SoC
- Сетевые порты LAN
- 4 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x4 AOC слот (LP)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E300-9A-8C
- Бренд
- Supermicro
- Высота
- 1.7" (43mm) / 10.87" (276mm) - pkg.
- Глубина
- 8.9" (226mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.45 lbs (1.56 kg)
- Модель
- SYS-E300-9A-8C
- Модель шасси
- CSE-E300
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Mini-1U
- Ширина
- 10.43" (264.8mm) / 15" (381mm) - pkg.
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объём памяти
- 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Объёмы модулей DIMM
- 64GB, 32GB, 16GB, 8GB, 4GB
- Тип памяти
- 2400/2133/1866MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Блок питания: Блоки питания
- 84W DC питание адаптер
- Вентиляторы
- 2x 40mm корпус вентилятор
Подсистема хранения
- Внутренний
- Поддержка до 2 SSD when AOC area is not occupied. Need опционально кабель CBL-SAST-1034
- Разъёмы M.2
- Интерфейс: PCI-E 3.0 x2; Форм-фактор: M Ключ 2242/2280
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C3758; 8 ядра, 2.2GHz; CPU TDP поддержка 25W; FCBGA 1310
Управление и совместимость
- Программные средства управления
- OOB; IPMI 2.0; KVM с выделенный LAN; NMI; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super A2SDi-8C-HLN4F
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- ACPI / APM Управление питанием; CPU тепловой защита поддержка для процессор защита; Включение питания режим для AC питание восстановление
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
