Артикул: SYS-E300-12D-10CN6P
В наличии

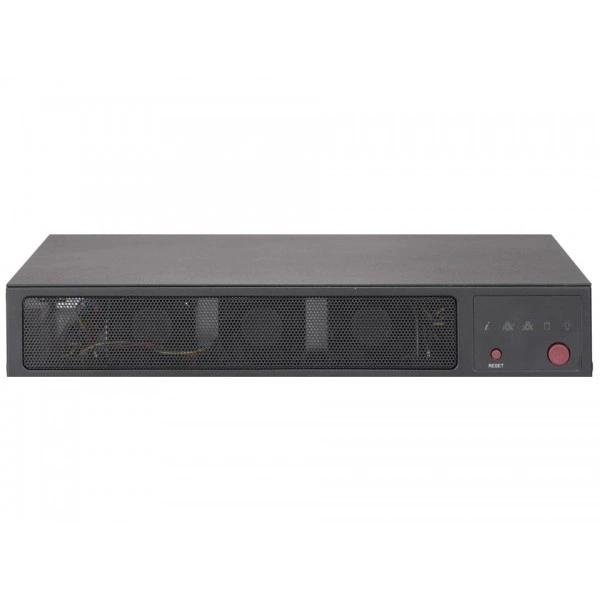

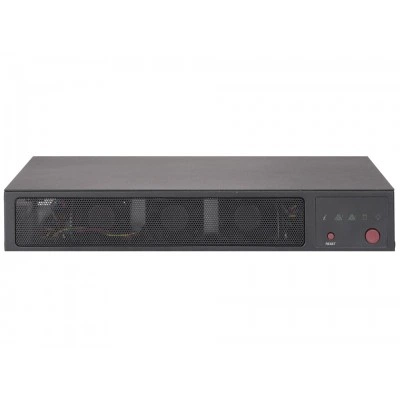

Встраиваемая система Supermicro SYS-E300-12D-10CN6P FCBGA-2227, DDR4, 25GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E300-12D-10CN6P
Supermicro SYS-E300-12D-10CN6P - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SDV-10C-SP6F.
Процессоры и сокет - Один FCBGA-2227; Intel® Xeon® процессор D-1747NTE.
Количество ядер - до 10C/20T; до 15MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 80W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC/non-ECC DDR4 RDIMM/UDIMM.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
При подборе фиксируют точное исполнение SYS-E300-12D-10CN6P. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Технические особенности
- Системная плата: Super X12SDV-10C-SP6F
- Процессоры и сокет: Один FCBGA-2227; Intel® Xeon® процессор D-1747NTE
- Количество ядер: до 10C/20T; до 15MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 80W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC/non-ECC DDR4 RDIMM/UDIMM
- Артикул: SYS-E300-12D-10CN6P
- Напряжение памяти: 1.2V
- Ширина: 10.43" (264.8 mm)
- Вентиляторы: до 3x 4-PIN PWM 40x40x28mm Вентилятор
- Порты USB: 2 USB 3.0 Тип-A порты (Задний)
- Модель: SYS-E300-12D-10CN6P
- Цвет: Чёрный
- Бренд: Supermicro
- Сетевые порты LAN: 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP28 25 GbE LAN порты; 2 RJ45 1 GbE LAN порты (Intel® I350-AM2); 2 RJ45 1 GbE LAN порты (Intel® I210-IT)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E300-12D-10CN6P подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-E300, Supermicro RSC-S-6G4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E302-12D-4C. При подборе для другой конфигурации полезно проверить такое исполнение: Безвентиляторное встраиваемое исполнение, ECC DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SYS-E302-12D-8C. В спецификации альтернативного проекта ориентиром служат параметры: Безвентиляторное встраиваемое исполнение, ECC DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Комплектация
При заказе согласуйте состав позиции SYS-E300-12D-10CN6P вместе с монтажными принадлежностями для выбранной установки. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-E300-12D-10CN6P
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт (Задний)
- Конфигурация PCIe
- По умолчанию*; 1 PCIe 4.0 x16 LP слот; (*Требуется дополнительные компоненты)
- Порты USB
- 2 USB 3.0 Тип-A порты (Задний)
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x1 слот (E-key 2230)
- Сетевые интерфейсы
- 2 SFP28 25GbE; 2 RJ45 1GbE с Intel® I210-IT; 2 RJ45 1GbE с Intel® I350-AM2
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP28 25 GbE LAN порты; 2 RJ45 1 GbE LAN порты (Intel® I350-AM2); 2 RJ45 1 GbE LAN порты (Intel® I210-IT)
Конструкция и монтаж
- Артикул
- SYS-E300-12D-10CN6P
- Бренд
- Supermicro
- Высота
- 1.69" (43 mm)
- Габариты палетированной упаковки (W x H x L)
- 54.33" (1380 mm) x 78.5" (1993 mm) x 35" (890 mm)
- Глубина
- 8.89" (225.8 mm)
- Индикаторы
- HDD Состояние; LAN1 активность; LAN2 активность; Питание состояние; WIFI активность
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.7 lbs (1.6 kg)
- Масса упаковки
- 10.87" (H) x 15" (W) x 5.59" (D)
- Модель
- SYS-E300-12D-10CN6P
- Модель шасси
- CSE-E300
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Встраиваемое исполнение с вентиляторным охлаждением
- Цвет
- Чёрный
- Ширина
- 10.43" (264.8 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC/non-ECC DDR4 RDIMM/UDIMM
Питание и охлаждение
- Вентиляторы
- до 3x 4-PIN PWM 40x40x28mm Вентилятор
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 1 отсеки: 1 внутренние стационарные 2.5" SATA* отсек для накопителя; (*SATA поддержка может потребоваться дополнительный контроллер хранения и/или кабели)
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x2 SATA слот (B-key 2280/3042/3052); 1 M.2 PCIe 3.0 x4 NVMe/SATA слот (M-key 2280)
Процессорная подсистема
- Количество ядер
- до 10C/20T; до 15MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 80W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-2227; Intel® Xeon® процессор D-1747NTE
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SDV-10C-SP6F
- Тип BIOS
- AMI 32MB UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
- Функции BIOS
- ACPI 6.3; UEFI 2.7; SMBIOS 3.3; PCI FW 3.0
Условия эксплуатации
- Операционные системы
- Oracle Linux 8.3, RHEL 8.3, Windows Server 2019, Windows Server 2022
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
