Артикул: SYS-E302-12D-8C
В наличии

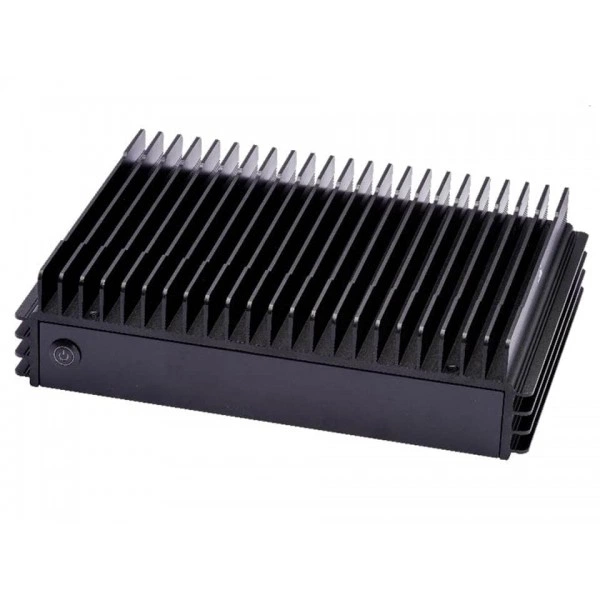

Встраиваемая система Supermicro SYS-E302-12D-8C FCBGA-2227, ECC DDR4, 25GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E302-12D-8C
Supermicro SYS-E302-12D-8C - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SDV-8C-SP6F-01.
Процессоры и сокет - Один FCBGA-2227; Intel® Xeon® процессор D-1736NT.
Количество ядер - до 8C/16T; до 15MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 67W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
При подборе фиксируют точное исполнение SYS-E302-12D-8C. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Технические особенности
- Системная плата: Super X12SDV-8C-SP6F-01
- Процессоры и сокет: Один FCBGA-2227; Intel® Xeon® процессор D-1736NT
- Количество ядер: до 8C/16T; до 15MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 67W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM
- Артикул: SYS-E302-12D-8C
- Разъёмы M.2: 1 M.2 PCIe 3.0 x4 NVMe/SATA слот (M-key 2280)
- Цвет: Чёрный
- Конфигурация дисковых отсеков: По умолчанию: Всего 1 отсеки: 1 внутренние стационарные 2.5" NVMe/SATA отсек для накопителя
- Сетевые интерфейсы: 4 RJ45 1GBASE-T; 2 SFP28 25GbE
- Тип BIOS: AMI 32MB UEFI
- Модель шасси: CSE-E302iL
- Управление электропитанием: Сторожевой таймер Function; Кнопка питания Function; Restore on Питание AC Loss; Передний USB Порт; Задний USB Порт
- Сетевые порты LAN: 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP28 25 GbE LAN порты; 4 RJ45 1 GbE LAN порты
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E302-12D-8C подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-510D-8C-FN6P, Supermicro SYS-510D-4C-FN6P. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-510D-8C-FN6P. В спецификации альтернативного проекта ориентиром служат параметры: Mini-1U, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-510D-4C-FN6P. В спецификации альтернативного проекта ориентиром служат параметры: Mini-1U, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Комплектация
При заказе согласуйте состав позиции SYS-E302-12D-8C вместе с монтажными принадлежностями для выбранной установки. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SYS-E302-12D-8C
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Порты USB
- 2 USB 3.0 порты
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x1 NVMe слот (E-key 2230); 1 M.2 PCIe 3.0 x2 NVMe/SATA слот (B-key 2280/3042/3052)
- Сетевые интерфейсы
- 4 RJ45 1GBASE-T; 2 SFP28 25GbE
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP28 25 GbE LAN порты; 4 RJ45 1 GbE LAN порты
Конструкция и монтаж
- Артикул
- SYS-E302-12D-8C
- Бренд
- Supermicro
- Высота
- 3" (76 mm)
- Габариты палетированной упаковки (W x H x L)
- 50.79" (1290 mm) x 87.8" (2230 mm) x 34.25" (870 mm)
- Глубина
- 8.1" (206 mm)
- Индикаторы
- Питание состояние; Система информация
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 12 lbs (5.44 kg); Масса нетто: 8 lbs (3.63 kg)
- Масса упаковки
- 12" (H) x 16.45" (W) x 7.6" (D)
- Модель
- SYS-E302-12D-8C
- Модель шасси
- CSE-E302iL
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- Безвентиляторное встраиваемое исполнение
- Цвет
- Чёрный
- Ширина
- 11.6" (295 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 1 отсеки: 1 внутренние стационарные 2.5" NVMe/SATA отсек для накопителя
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x4 NVMe/SATA слот (M-key 2280)
Процессорная подсистема
- Количество ядер
- до 8C/16T; до 15MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 67W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-2227; Intel® Xeon® процессор D-1736NT
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SDV-8C-SP6F-01
- Тип BIOS
- AMI 32MB UEFI
- Управление электропитанием
- Сторожевой таймер Function; Кнопка питания Function; Restore on Питание AC Loss; Передний USB Порт; Задний USB Порт
- Функции BIOS
- ACPI 6.3; UEFI 2.7; SMBIOS 3.3; PCI FW 3.0
Условия эксплуатации
- Операционные системы
- Oracle Linux 8.3, RHEL 8.4, Windows Server 2019, Windows Server 2022
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 35°C (32°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
