Артикул: SYS-510D-8C-FN6P
В наличии

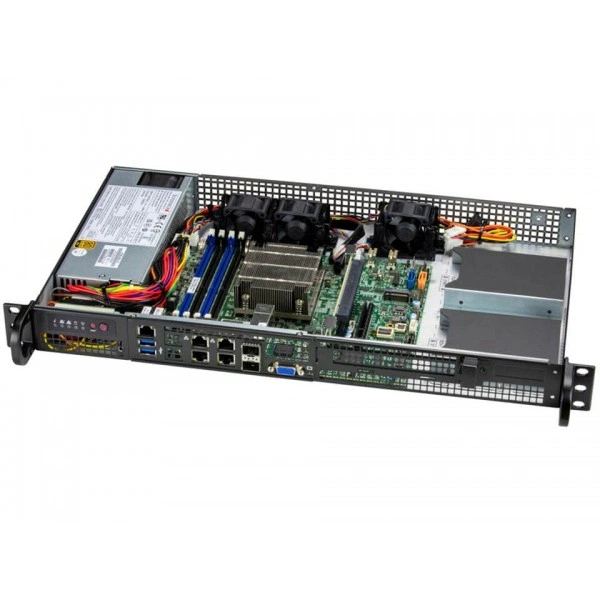

Встраиваемая система Supermicro SYS-510D-8C-FN6P Mini-1U, FCBGA-2227, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-510D-8C-FN6P
Supermicro SYS-510D-8C-FN6P - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SDV-8C-SP6F.
Процессоры и сокет - Один FCBGA-2227; Intel® Xeon® процессор D-1700 серия.
Ограничения процессорной подсистемы - Поддерживается до 67W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM.
Напряжение памяти - 1.2V.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При подборе фиксируют точное исполнение SYS-510D-8C-FN6P. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Технические особенности
- Системная плата: Super X12SDV-8C-SP6F
- Процессоры и сокет: Один FCBGA-2227; Intel® Xeon® процессор D-1700 серия
- Ограничения процессорной подсистемы: Поддерживается до 67W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM
- Напряжение памяти: 1.2V
- Условия эксплуатации и требования: Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
- Бренд: Supermicro
- Вентиляторы: до 4x 4-PIN PWM 40x28mm Вентилятор (опционально)
- Конфигурация PCIe: По умолчанию; 1 PCIe 4.0 x16 FHHL слот
- Воздушный кожух: 1 Воздушный кожух
- Модель шасси: CSE-505-203B
- Разъёмы M.2: 1 M.2 PCIe 3.0 x2 SATA слот (B-key 2280/3042/3052); 1 M.2 PCIe 3.0 x4 SATA слот (M-key 2280); 1 M.2 PCIe 3.0 x1 SATA слот (E-key 2230; USB 3.0)
- Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Модель: SYS-510D-8C-FN6P
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-510D-8C-FN6P подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-505-203B, Supermicro MCP-220-00044-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E302-12D-8C. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Безвентиляторное встраиваемое исполнение, Безвентиляторное встраиваемое исполнение. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro SYS-E302-12D-4C. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Безвентиляторное встраиваемое исполнение, Безвентиляторное встраиваемое исполнение. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Комплектация
При заказе согласуйте состав позиции SYS-510D-8C-FN6P вместе с монтажными принадлежностями для выбранной установки. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики SYS-510D-8C-FN6P
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Конфигурация PCIe
- По умолчанию; 1 PCIe 4.0 x16 FHHL слот
- Порты USB
- 2 порты
- Сетевые интерфейсы
- 2 RJ45 1GBASE-T с Intel® I210; 2 SFP28 25GbE с Intel® SoC; 2 RJ45 1GBASE-T с Intel® I350-AM2
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP28 25 GbE LAN порты (Intel® SOC); 2 RJ45 1 GbE LAN порты (Intel® I350-AM2); 2 RJ45 1 GbE LAN порты (Intel® I210-IT)
Конструкция и монтаж
- Артикул
- SYS-510D-8C-FN6P
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 9.8" (249 mm)
- Индикаторы
- Вентилятор Отказ/Система Over Тепло LED; HDD активность LED; Сеть Активность Индикаторы; Питание состояние LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса
- Масса брутто: 10 lbs (4.54 kg)
- Масса упаковки
- 6.1" (H) x 25.8" (W) x 18.3" (D)
- Модель
- SYS-510D-8C-FN6P
- Модель шасси
- CSE-505-203B
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Mini-1U
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM
Питание и охлаждение
- Вентиляторы
- до 4x 4-PIN PWM 40x28mm Вентилятор (опционально)
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, PEPI Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 4 отсеки: 4 внутренние стационарные 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x2 SATA слот (B-key 2280/3042/3052); 1 M.2 PCIe 3.0 x4 SATA слот (M-key 2280); 1 M.2 PCIe 3.0 x1 SATA слот (E-key 2230; USB 3.0)
Процессорная подсистема
- Ограничения процессорной подсистемы
- Поддерживается до 67W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-2227; Intel® Xeon® процессор D-1700 серия
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SDV-8C-SP6F
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Oracle Linux 8.3, RHEL 8.3, Windows Server 2019, Windows Server 2022, Windows Server 2025
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
