Артикул: SYS-E302-12D-4C
В наличии

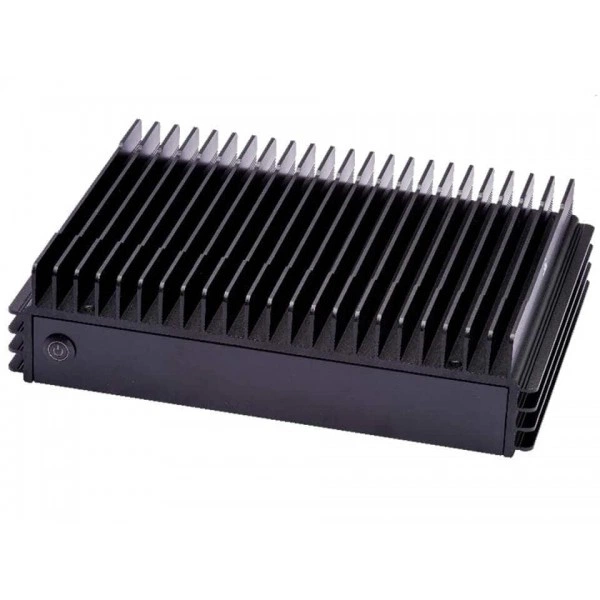

Встраиваемая система Supermicro SYS-E302-12D-4C FCBGA-2227, ECC DDR4, 25GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E302-12D-4C
Supermicro SYS-E302-12D-4C - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SDV-4C-SP6F-01.
Процессоры и сокет - Один FCBGA-2227; Intel® Xeon® процессор D-1718T.
Количество ядер - до 4C/8T; до 10MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 46W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При подборе фиксируют точное исполнение SYS-E302-12D-4C. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Технические особенности
- Системная плата: Super X12SDV-4C-SP6F-01
- Процессоры и сокет: Один FCBGA-2227; Intel® Xeon® процессор D-1718T
- Количество ядер: до 4C/8T; до 10MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 46W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM
- Модель шасси: CSE-E302iL
- Аппаратные функции: Trusted Platform Module (TPM) 2.0
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Сетевые интерфейсы: 4 RJ45 1GBASE-T; 2 SFP28 25GbE
- Высота: 3" (76 mm)
- Операционные системы: ESXi 8.0, Oracle Linux 8.3, RHEL 8.4, Windows Server 2019, Windows Server 2022
- Тип BIOS: AMI 32MB UEFI
- Напряжение памяти: 1.2V
- Модель: SYS-E302-12D-4C
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E302-12D-4C подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для прикладного оборудования определяют режим питания и внешние интерфейсы. Выбранную систему проверяют с реальными периферийными устройствами.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-510D-4C-FN6P, Supermicro SYS-510D-8C-FN6P. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-510D-4C-FN6P. Этот вариант рассматривают для проекта со следующими требованиями: Mini-1U, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-510D-8C-FN6P. В спецификации альтернативного проекта ориентиром служат параметры: Mini-1U, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Комплектация
В спецификации поставки для SYS-E302-12D-4C зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики SYS-E302-12D-4C
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Порты USB
- 2 USB 3.0 порты
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x1 NVMe слот (E-key 2230); 1 M.2 PCIe 3.0 x2 NVMe/SATA слот (B-key 2280/3042/3052)
- Сетевые интерфейсы
- 4 RJ45 1GBASE-T; 2 SFP28 25GbE
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP28 25 GbE LAN порты; 4 RJ45 1 GbE LAN порты
Конструкция и монтаж
- Артикул
- SYS-E302-12D-4C
- Бренд
- Supermicro
- Высота
- 3" (76 mm)
- Габариты палетированной упаковки (W x H x L)
- 50.79" (1290 mm) x 87.8" (2230 mm) x 34.25" (870 mm)
- Глубина
- 8.1" (206 mm)
- Индикаторы
- Питание состояние; Система информация
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 12 lbs (5.44 kg); Масса нетто: 8 lbs (3.63 kg)
- Масса упаковки
- 12" (H) x 16.45" (W) x 7.6" (D)
- Модель
- SYS-E302-12D-4C
- Модель шасси
- CSE-E302iL
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- Безвентиляторное встраиваемое исполнение
- Цвет
- Чёрный
- Ширина
- 11.6" (295 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 1 отсеки: 1 внутренние стационарные 2.5" NVMe/SATA отсек для накопителя
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x4 NVMe/SATA слот (M-key 2280)
Процессорная подсистема
- Количество ядер
- до 4C/8T; до 10MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 46W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-2227; Intel® Xeon® процессор D-1718T
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SDV-4C-SP6F-01
- Тип BIOS
- AMI 32MB UEFI
- Управление электропитанием
- Сторожевой таймер Function; Кнопка питания Function; Restore on Питание AC Loss; Передний USB Порт; Задний USB Порт
- Функции BIOS
- ACPI 6.3; UEFI 2.7; SMBIOS 3.3; PCI FW 3.0
Условия эксплуатации
- Операционные системы
- ESXi 8.0, Oracle Linux 8.3, RHEL 8.4, Windows Server 2019, Windows Server 2022
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
