Артикул: SYS-521AD-LN2
В наличии

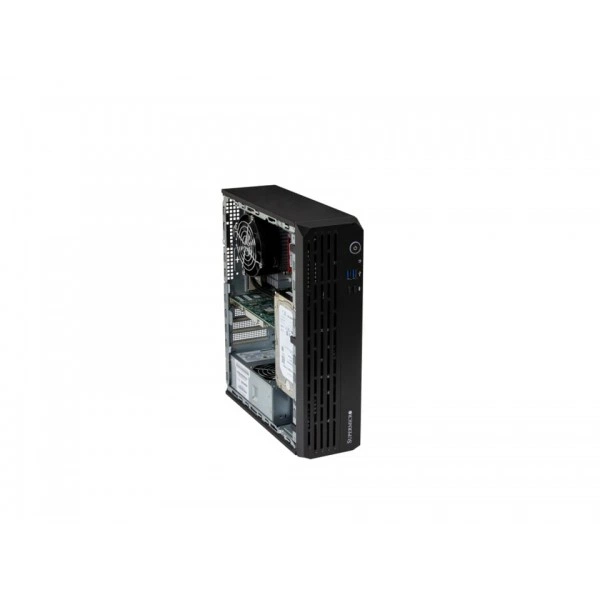

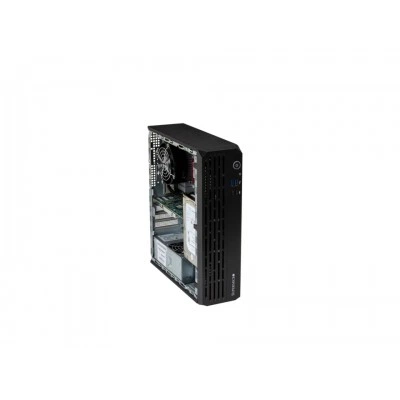

Встраиваемая система Supermicro SYS-521AD-LN2 Tower, LGA-1700, DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-521AD-LN2
Supermicro SYS-521AD-LN2 - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SAV-D5LVDS.
Процессоры и сокет - Один LGA-1700; 14th/13th/12th поколение Intel® Core™ i9/i7/i5/i3 процессоры.
Количество ядер - до 24C/32T; до 36MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 65W TDP Процессоры (Воздушное охлаждение).
Максимальное число ускорителей - 1 двухслотовое исполнение или 1 однослотовое исполнение GPU.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
При подборе фиксируют точное исполнение SYS-521AD-LN2. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Технические особенности
- Системная плата: Super X13SAV-D5LVDS
- Процессоры и сокет: Один LGA-1700; 14th/13th/12th поколение Intel® Core™ i9/i7/i5/i3 процессоры
- Количество ядер: до 24C/32T; до 36MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 65W TDP Процессоры (Воздушное охлаждение)
- Максимальное число ускорителей: 1 двухслотовое исполнение или 1 однослотовое исполнение GPU
- Поддержка памяти: Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): до 64GB 5600MT/s non-ECC DDR5 SO-DIMM
- Бренд: Supermicro
- Масса: Масса брутто: 13.9 lbs (6.3 kg); Масса нетто: 12.8 lbs (5.8 kg)
- Напряжение памяти: 1.1V
- Ширина: 3.62" (92 mm)
- Высота: 13.43" (341 mm)
- Вентиляторы: до 1 Активный CPU Радиатор Вентилятор; до 1 Система FAN 40x28mm Вентилятор
- Модель шасси: CSE-GS2B-000NBP2
- Аудиоподсистема: Line Out; Mic в
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-521AD-LN2 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-111AD-HN2, Supermicro SYS-111AD-WN2R. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-111AD-HN2. Этот вариант рассматривают для проекта со следующими требованиями: 1U, количество ядер: до 12C/20T. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-111AD-WN2R. При подборе для другой конфигурации полезно проверить такое исполнение: 1U, высота: 1.7" (43 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Комплектация
При подборе SYS-521AD-LN2 согласуйте комплект оборудования с проектной схемой монтажа и подключений. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SYS-521AD-LN2
Интерфейсы и расширение
- Аудиоподсистема
- Line Out; Mic в
- Видеовыходы
- 2 DisplayPort порты (Задний); 1 порты с поддержкой 4K@60Hz по стандарту HDMI® 2.0b (Задний); 1 порты с поддержкой 4K@30Hz as specified в HDMI® 1.4 (Задний)
- Конфигурация PCIe
- По умолчанию; 1 PCIe 5.0 x16 (в x16) HHHL двухслотовое исполнение слот
- Максимальное число ускорителей
- 1 двухслотовое исполнение или 1 однослотовое исполнение GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: NVIDIA RTX PRO 2000 Blackwell; Intel: Arc™ Pro B50 Graphics
- Порты USB
- 2 USB 3.2 Gen1 Тип-A порты (передний); 4 USB 3.2 Gen2 Тип-A порты (Задний)
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x1 слот (E-key 2230)
- Сетевые интерфейсы
- 1 RJ45 1GbE с Intel® I210-AT; 1 RJ45 2.5GbE с Intel® I226
- Сетевые порты LAN
- 1 RJ45 1 GbE LAN порт (Intel® I210-AT); 1 RJ45 2.5 GbE LAN порт (Intel® I226-LM)
- Чипсет
- Intel® Q670E
Конструкция и монтаж
- Артикул
- SYS-521AD-LN2
- Бренд
- Supermicro
- Высота
- 13.43" (341 mm)
- Глубина
- 11.42" (290 mm)
- Индикаторы
- HDD активность; Питание состояние LED
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 13.9 lbs (6.3 kg); Масса нетто: 12.8 lbs (5.8 kg)
- Масса упаковки
- 17.95" (H) x 7.32" (W) x 15.08" (D)
- Модель
- SYS-521AD-LN2
- Модель шасси
- CSE-GS2B-000NBP2
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Порты
- USB Тип-A Порты-USB 3.2 поколение 1X1 порты (5G); USB Тип-C-USB 3.2 поколение 1X2 порт (10G)
- Тип оборудования
- Серверные системы
- Форм-фактор
- Компактный Mini-Tower
- Цвет
- Чёрный
- Ширина
- 3.62" (92 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): до 64GB 5600MT/s non-ECC DDR5 SO-DIMM
Питание и охлаждение
- Вентиляторы
- до 1 Активный CPU Радиатор Вентилятор; до 1 Система FAN 40x28mm Вентилятор
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 1 внутренние стационарные 2.5" SATA отсек для накопителя 1 внутренние стационарные 3.5" SATA отсек для накопителя
- Разъёмы M.2
- 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280)
Процессорная подсистема
- Количество ядер
- до 24C/32T; до 36MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 65W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один LGA-1700; 14th/13th/12th поколение Intel® Core™ i9/i7/i5/i3 процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13SAV-D5LVDS
- Тип BIOS
- AMI 32MB SPI Flash
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции BIOS
- ACPI 6.0; Plug and Play (PnP); Пробуждение по часам реального времени RTC; SPI два/четыре скорость поддержка
Условия эксплуатации
- Операционные системы
- RHEL 8.6, Windows 11
- Условия эксплуатации и требования
- Рабочая температура: 5°C до 35°C (41°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
