Артикул: SYS-111AD-WN2R
В наличии

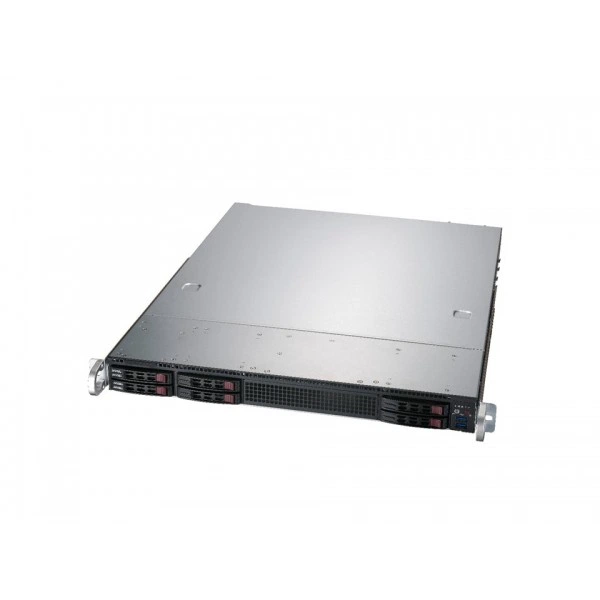

Встраиваемая система Supermicro SYS-111AD-WN2R 1U, LGA-1700, DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-111AD-WN2R
Supermicro SYS-111AD-WN2R - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SAW-F.
Процессоры и сокет - Один LGA-1700; 14th/13th/12th поколение Intel® Core™ i9/i7/i5/i3 процессоры.
Ограничения процессорной подсистемы - Поддерживается до 80W TDP Процессоры (Воздушное охлаждение).
Максимальное число ускорителей - 1 двухслотовое исполнение или 1 однослотовое исполнение GPU.
Поддержка памяти - Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 192GB 4400MT/s ECC/non-ECC DDR5 UDIMM.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
При подборе фиксируют точное исполнение SYS-111AD-WN2R. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Технические особенности
- Системная плата: Super X13SAW-F
- Процессоры и сокет: Один LGA-1700; 14th/13th/12th поколение Intel® Core™ i9/i7/i5/i3 процессоры
- Ограничения процессорной подсистемы: Поддерживается до 80W TDP Процессоры (Воздушное охлаждение)
- Максимальное число ускорителей: 1 двухслотовое исполнение или 1 однослотовое исполнение GPU
- Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 192GB 4400MT/s ECC/non-ECC DDR5 UDIMM
- Видеовыходы: 1 VGA порт; 2 DisplayPort 1.4a порты
- Бренд: Supermicro
- Сетевые порты LAN: 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 2.5 GbE LAN порты (Intel® I226)
- Ширина: 17.2" (437 mm)
- Модель шасси: CSE-112TS-R000RWNP
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Разъёмы M.2: 1 M.2 PCIe 3.0 x4 NVMe слот (M-key 2280); 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280/22110)
- Аппаратные функции: Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Функции: Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-111AD-WN2R подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-111AD-HN2, Supermicro SYS-111AD-HN2-01-G2. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-111AD-HN2. При подборе для другой конфигурации полезно проверить такое исполнение: количество ядер: до 12C/20T, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-111AD-HN2-01-G2. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 12C/20T, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Комплектация
При подборе SYS-111AD-WN2R согласуйте комплект оборудования с проектной схемой монтажа и подключений. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики SYS-111AD-WN2R
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт; 2 DisplayPort 1.4a порты
- Конфигурация PCIe
- По умолчанию; 2 PCIe 5.0 x8 FHFL слоты 1 PCIe 4.0 x4 LP слот; Опция A; 1 PCIe 5.0 x16 (в x16) FHFL двухслотовое исполнение слот 1 PCIe 4.0 x4 (в x8) HHHL слот
- Максимальное число ускорителей
- 1 двухслотовое исполнение или 1 однослотовое исполнение GPU
- Порты USB
- 2 USB 3.2 Gen1 Тип-A порты (задний); 2 USB 3.2 Gen1 Тип-A порты (передний)
- Сетевые интерфейсы
- 2 RJ45 2.5GbE с Intel® I226
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 2.5 GbE LAN порты (Intel® I226)
Конструкция и монтаж
- Артикул
- SYS-111AD-WN2R
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 22" (559 mm)
- Индикаторы
- Устройство Активность; LAN 1 Активность; LAN 2 Активность; Питание состояние; Система информация
- Кнопки
- Питание On/Off; UID кнопка
- Масса
- Масса брутто: 29 lbs (13.15 kg); Масса нетто: 17.6 lbs (8 kg)
- Масса упаковки
- 8" (H) x 27" (W) x 24" (D)
- Модель
- SYS-111AD-WN2R
- Модель шасси
- CSE-112TS-R000RWNP
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 192GB 4400MT/s ECC/non-ECC DDR5 UDIMM
Питание и охлаждение
- Вентиляторы
- до 5 Heavy нагрузка счётчик-rotating Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль температуры
- Платформа Environment Управление Интерфейс (PECI) 3.0 поддержка; SuperDoctor® 5; Система resource alert через SuperDoctor®5
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 6 отсеки: 2 передний стационарный 2.5" NVMe отсеков для накопителей 4 передний стационарный 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x4 NVMe слот (M-key 2280); 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280/22110)
Процессорная подсистема
- Ограничения процессорной подсистемы
- Поддерживается до 80W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один LGA-1700; 14th/13th/12th поколение Intel® Core™ i9/i7/i5/i3 процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13SAW-F
- Тип BIOS
- AMI 32MB SPI Flash
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
- Функции BIOS
- Plug and Play (PnP); ACPI 6.5; SMBIOS 3.6 или новее; UEFI 2.8; USB Клавиатура поддержка
Условия эксплуатации
- Операционные системы
- Windows 10
- Условия эксплуатации и требования
- Name: A3; Рабочая температура: 5°C до 40°C (41°F до 104°F); При хранении Температура: -30°C до 60°C (-40°F до 140°F); Рабочая относительная влажность: 8% до 85% (максимум 24° DP; без конденсации); При хранении Относительная влажность: 8% до 90% (максимум 38° DP; без конденсации)
