Артикул: SYS-111AD-HN2
В наличии

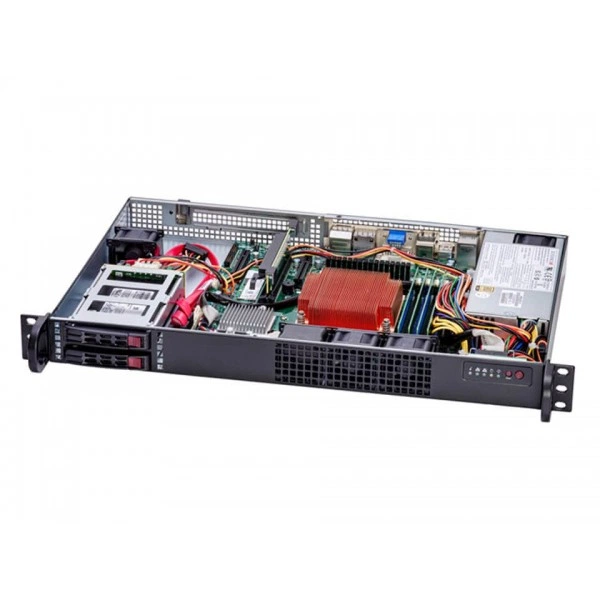

Встраиваемая система Supermicro SYS-111AD-HN2 1U, LGA-1700, DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-111AD-HN2
Supermicro SYS-111AD-HN2 - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SAZ-F.
Процессоры и сокет - Один L0 (LGA-1700); Intel® Core™ 3/5/7 (серия 2) и 14th/13th/12th поколение Core i3/i5/i7/i9 процессоры.
Количество ядер - до 12C/20T.
Ограничения процессорной подсистемы - Поддерживается до 80W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
При подборе фиксируют точное исполнение SYS-111AD-HN2. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Технические особенности
- Системная плата: Super X13SAZ-F
- Процессоры и сокет: Один L0 (LGA-1700); Intel® Core™ 3/5/7 (серия 2) и 14th/13th/12th поколение Core i3/i5/i7/i9 процессоры
- Количество ядер: до 12C/20T
- Ограничения процессорной подсистемы: Поддерживается до 80W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM
- Высота: 1.7" (43 mm)
- Форм-фактор: 1U
- Сетевые порты LAN: 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 2.5 GbE LAN порты
- Ширина: 17.2" (437 mm)
- Аппаратные функции: Trusted Platform Module (TPM) 2.0
- Разъёмы M.2: 1 M.2 NVMe слот (M-key 2280/22110)
- Порты USB: 4 USB 3.2 Gen2 Тип-A порты (Задний)
- Контроль температуры: Платформа Environment Управление Интерфейс (PECI) 3.0 поддержка; SuperDoctor® 5; Система resource alert через SuperDoctor®5
- Воздушный кожух: 1 Воздушный кожух
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-111AD-HN2 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-111AD-WN2R, Supermicro SYS-111AD-WRN2. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-111AD-WN2R. В спецификации альтернативного проекта ориентиром служат параметры: высота: 1.7" (43 mm), 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-111AD-WRN2. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U, до 800W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Комплектация
В спецификации поставки для SYS-111AD-HN2 зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики SYS-111AD-HN2
Интерфейсы и расширение
- Аудиоподсистема
- Line Out; Mic в
- Видеовыходы
- 1 VGA порт; 1 DVI-D порт; 2 DisplayPort 1.4 порты; 1 порты с поддержкой 4K@60Hz по стандарту HDMI® 2.0b
- Интерфейсы SATA
- SATA (6Gbps)
- Конфигурация PCIe
- По умолчанию; 1 PCIe 5.0 x16 HHHL слот
- Порты USB
- 4 USB 3.2 Gen2 Тип-A порты (Задний)
- Сетевые интерфейсы
- 2 RJ45 2.5GbE с Intel® I225-LM
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 2.5 GbE LAN порты
Конструкция и монтаж
- Артикул
- SYS-111AD-HN2
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 11.3" (287 mm)
- Масса
- Масса брутто: 14.1 lbs (6.4 kg); Масса нетто: 10 lbs (4.54 kg)
- Масса упаковки
- 6.1" (H) x 25.4" (W) x 19.8" (D)
- Модель
- SYS-111AD-HN2
- Модель шасси
- CSE-510FT-203B
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM
Питание и охлаждение
- Вентиляторы
- до 4x 4-PIN PWM 40x28mm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль температуры
- Платформа Environment Управление Интерфейс (PECI) 3.0 поддержка; SuperDoctor® 5; Система resource alert через SuperDoctor®5
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 передние с горячей заменой 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 NVMe слот (M-key 2280/22110)
Процессорная подсистема
- Количество ядер
- до 12C/20T
- Ограничения процессорной подсистемы
- Поддерживается до 80W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один L0 (LGA-1700); Intel® Core™ 3/5/7 (серия 2) и 14th/13th/12th поколение Core i3/i5/i7/i9 процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13SAZ-F
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- RHEL 9.0, Windows Server 2022
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
