Артикул: SYS-111AD-WRN2
В наличии

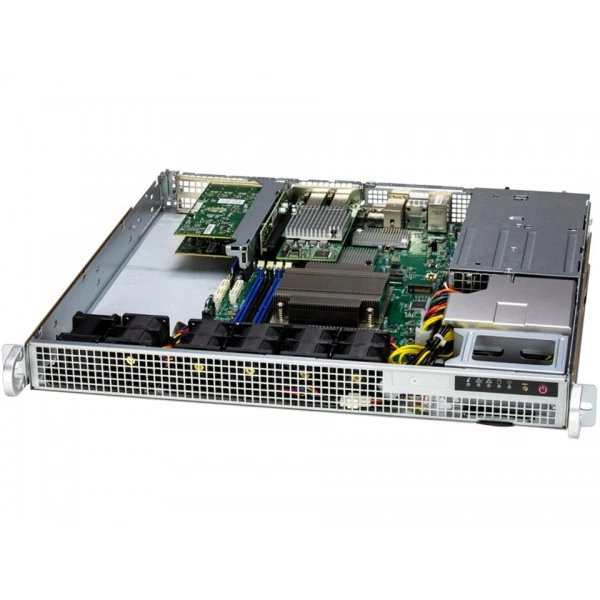

Встраиваемая система Supermicro SYS-111AD-WRN2 1U, LGA-1700, DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-111AD-WRN2
Supermicro SYS-111AD-WRN2 - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SAW-F.
Процессоры и сокет - Один L0 (LGA-1700); Intel® Core™ 3/5/7 (серия 2) и 14th/13th/12th поколение Core i3/i5/i7/i9 процессоры.
Количество ядер - 24C/32T.
Ограничения процессорной подсистемы - Поддерживается до 80W TDP Процессоры (Воздушное охлаждение).
Максимальное число ускорителей - 1 двухслотовое исполнение или 1 однослотовое исполнение GPU.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
При подборе фиксируют точное исполнение SYS-111AD-WRN2. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Технические особенности
- Системная плата: Super X13SAW-F
- Процессоры и сокет: Один L0 (LGA-1700); Intel® Core™ 3/5/7 (серия 2) и 14th/13th/12th поколение Core i3/i5/i7/i9 процессоры
- Количество ядер: 24C/32T
- Ограничения процессорной подсистемы: Поддерживается до 80W TDP Процессоры (Воздушное охлаждение)
- Максимальное число ускорителей: 1 двухслотовое исполнение или 1 однослотовое исполнение GPU
- Контроль температуры: Платформа Environment Управление Интерфейс (PECI) 3.0 поддержка; SuperDoctor® 5; Система resource alert через SuperDoctor®5
- Функции BIOS: Plug and Play (PnP); ACPI 6.5; SMBIOS 3.6 или новее; UEFI 2.8; USB Клавиатура поддержка
- Воздушный кожух: 1 Воздушный кожух
- Управление электропитанием: 800W 100-240Vac Platinum Один Блок питания (can be upgraded до резервируемое блок питания)
- Напряжение памяти: 1.1V
- Артикул: SYS-111AD-WRN2
- Бренд: Supermicro
- Конфигурация дисковых отсеков: По умолчанию: Всего 2 отсеки: 2 внутренние стационарные 2.5" NVMe/SAS/SATA отсеков для накопителей
- Разъёмы M.2: 2 M.2 NVMe слоты (M-key 2280/22110); 1 M.2 PCIe 3.0 x4 NVMe слот (M-key 2280); 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280/22110)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-111AD-WRN2 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании автономного узла продумывают доступ для настройки и обслуживания. Исполнение выбирают по условиям конкретного размещения.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-111AD-WN2R, Supermicro SYS-111AD-HN2. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-111AD-WN2R. Этот вариант рассматривают для проекта со следующими требованиями: 1U, высота: 1.7" (43 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-111AD-HN2. В спецификации альтернативного проекта ориентиром служат параметры: 1U, количество ядер: до 12C/20T. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Комплектация
Для исполнения SYS-111AD-WRN2 заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-111AD-WRN2
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт; 2 DisplayPort 1.4a порты
- Конфигурация PCIe
- По умолчанию; 2 PCIe 5.0 x8 FHFL слоты 1 PCIe 4.0 x4 LP слот; Опция A; 1 PCIe 5.0 x16 (в x16) FHFL двухслотовое исполнение слот 1 PCIe 4.0 x4 (в x8) HHHL слот
- Максимальное число ускорителей
- 1 двухслотовое исполнение или 1 однослотовое исполнение GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: NVIDIA RTX PRO™ 4000 Blackwell
- Порты USB
- 2 порты
- Сетевые интерфейсы
- 2 RJ45 2.5GbE с Intel® I226
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 2.5 GbE LAN порты (Intel® I226)
Конструкция и монтаж
- Артикул
- SYS-111AD-WRN2
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 16.9" (429 mm)
- Индикаторы
- Вентилятор Отказ/Система Over Тепло LED; HDD активность LED; Сеть Активность Индикаторы; Питание состояние LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса
- Масса брутто: 25.2 lbs (11.43 kg); Масса нетто: 15.5 lbs (7.03 kg)
- Масса упаковки
- 8" (H) x 27" (W) x 24" (D)
- Модель
- SYS-111AD-WRN2
- Модель шасси
- CSE-514-R00RWNP
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U
- Цвет
- Нет Paint
- Ширина
- 17.2" (437 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM
Питание и охлаждение
- Вентиляторы
- до 5 Heavy нагрузка счётчик-rotating 4cm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль температуры
- Платформа Environment Управление Интерфейс (PECI) 3.0 поддержка; SuperDoctor® 5; Система resource alert через SuperDoctor®5
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 внутренние стационарные 2.5" NVMe/SAS/SATA отсеков для накопителей
- Разъёмы M.2
- 2 M.2 NVMe слоты (M-key 2280/22110); 1 M.2 PCIe 3.0 x4 NVMe слот (M-key 2280); 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280/22110)
Процессорная подсистема
- Количество ядер
- 24C/32T
- Ограничения процессорной подсистемы
- Поддерживается до 80W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один L0 (LGA-1700); Intel® Core™ 3/5/7 (серия 2) и 14th/13th/12th поколение Core i3/i5/i7/i9 процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13SAW-F
- Тип BIOS
- AMI 32MB SPI Flash
- Управление электропитанием
- 800W 100-240Vac Platinum Один Блок питания (can be upgraded до резервируемое блок питания)
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
- Функции BIOS
- Plug and Play (PnP); ACPI 6.5; SMBIOS 3.6 или новее; UEFI 2.8; USB Клавиатура поддержка
Условия эксплуатации
- Операционные системы
- Windows 10
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
