Артикул: SYS-512AR-N4T
В наличии

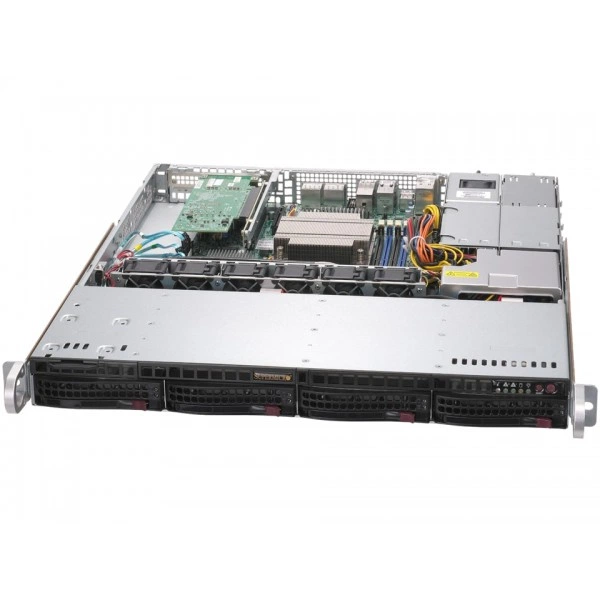

Встраиваемая система Supermicro SYS-512AR-N4T 1U, LGA-1851, DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-512AR-N4T
Supermicro SYS-512AR-N4T - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X14SAZ-TLN4F.
Процессоры и сокет - Один LGA-1851; Intel® Core™ Ultra 9/7/5 (серия 2) процессоры.
Количество ядер - 24C/24T; 36MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 95W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 4 слотов DIMM/2 Каналы; Максимальная память (1DPC): 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM; Максимальная память (2DPC): 192GB 4400MT/s ECC/non-ECC DDR5 UDIMM.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
При подборе фиксируют точное исполнение SYS-512AR-N4T. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Технические особенности
- Системная плата: Super X14SAZ-TLN4F
- Процессоры и сокет: Один LGA-1851; Intel® Core™ Ultra 9/7/5 (серия 2) процессоры
- Количество ядер: 24C/24T; 36MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 95W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 4 слотов DIMM/2 Каналы; Максимальная память (1DPC): 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM; Максимальная память (2DPC): 192GB 4400MT/s ECC/non-ECC DDR5 UDIMM
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Форм-фактор: 1U
- Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Конфигурация PCIe: По умолчанию; 1 PCIe 5.0 x16 FHHL слот
- Видеовыходы: 2 DisplayPort 1.4 порты (Задний); 2 HDMI® 2.1 порты (Задний)
- Напряжение памяти: 1.1V
- Операционные системы: RHEL 10.0, Windows 11
- Глубина: 19.98" (507 mm)
- Масса упаковки: 8.5" (H) x 24" (W) x 29.5" (D)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-512AR-N4T подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте периферийных вычислений учитывают параметры прикладной нагрузки. Конфигурацию проверяют в составе целевого оборудования.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-112B-WN2T, Supermicro SYS-112B-FWT. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-112B-WN2T. При подборе для другой конфигурации полезно проверить такое исполнение: LGA-4710, ECC DDR5. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SYS-112B-FWT. В спецификации альтернативного проекта ориентиром служат параметры: LGA-4710, ECC DDR5. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Комплектация
При заказе согласуйте состав позиции SYS-512AR-N4T вместе с монтажными принадлежностями для выбранной установки. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики SYS-512AR-N4T
Интерфейсы и расширение
- Видеовыходы
- 2 DisplayPort 1.4 порты (Задний); 2 HDMI® 2.1 порты (Задний)
- Интерфейсы SATA
- SATA (6Gbps) через Intel® W880; RAID 0/1/5/10 поддержка(Порт 1 до 4)
- Конфигурация PCIe
- По умолчанию; 1 PCIe 5.0 x16 FHHL слот
- Поддержка TPM
- 1 TPM разъём; 1 TPM На плате/порт 80
- Порты USB
- 4 USB 3.2 Gen2 Тип-A порты (Задний)
- Сетевые интерфейсы
- 2 RJ45 10GbE с Intel® X550
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GbE LAN порты (Intel® X550-AT2); 2 RJ45 2.5 GbE LAN порты (Intel® I226)
Конструкция и монтаж
- Артикул
- SYS-512AR-N4T
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 19.98" (507 mm)
- Индикаторы
- Устройство Активность; LAN 1 Активность; LAN 2 Активность; Питание состояние; Система информация
- Кнопки
- Питание On/Off; Система Сброс
- Масса
- Масса брутто: 30.4 lbs (13.8 kg); Масса нетто: 17.6 lbs (8 kg)
- Масса упаковки
- 8.5" (H) x 24" (W) x 29.5" (D)
- Модель
- SYS-512AR-N4T
- Модель шасси
- CSE-813MF2TS-R000CNBP-2
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM/2 Каналы; Максимальная память (1DPC): 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM; Максимальная память (2DPC): 192GB 4400MT/s ECC/non-ECC DDR5 UDIMM
Питание и охлаждение
- Вентиляторы
- до 6x 4cm для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль напряжений
- Напряжение, VBAT, Память температура, CPU температура, 3.3V дежурный режим, +5V дежурный режим, +5V, +3.3V, +12V, VRM температура, CPU тепловой защита поддержка, 1.8V дежурный режим
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения.
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 4 отсеки: 4 передние с горячей заменой 3.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 PCIe 5.0 x4 NVMe слот (M-key 2280/22110)
Процессорная подсистема
- Количество ядер
- 24C/24T; 36MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 95W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один LGA-1851; Intel® Core™ Ultra 9/7/5 (серия 2) процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X14SAZ-TLN4F
- Тип BIOS
- AMI 32MB SPI Flash EEPROM
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- RHEL 10.0, Windows 11
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
