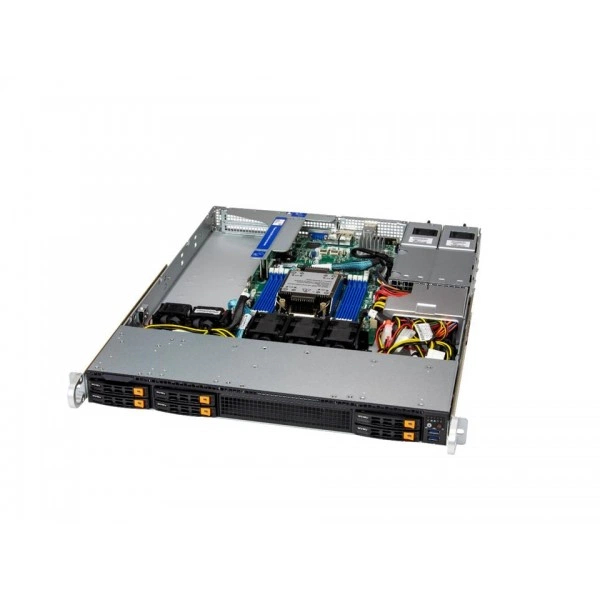

Встраиваемая система Supermicro SYS-112B-WN2T 1U, LGA-4710, ECC DDR5

Артикул: SYS-112B-WN2T

В наличии

Встраиваемая система Supermicro SYS-112B-WN2T 1U, LGA-4710, ECC DDR5

Name: Встраиваемая система Supermicro SYS-112B-WN2T 1U, LGA-4710, ECC DDR5
Brand: Supermicro
SKU: SYS-112B-WN2T

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание встраиваемой системы Supermicro SYS-112B-WN2T

Supermicro SYS-112B-WN2T - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.

Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.

Системная плата - Super X14SBW-TF.

Процессоры и сокет - Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра.

Количество ядер - P-ядра: до 86C/172T; до 336MB кэш; E-ядра: до 144C/144T; до 108MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 300W TDP Процессоры (Воздушное охлаждение).

Максимальное число ускорителей - до 2 однослотовое исполнение Ускорители GPU.

Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

При подборе фиксируют точное исполнение SYS-112B-WN2T. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.

Технические особенности

Системная плата: Super X14SBW-TF
Процессоры и сокет: Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра
Количество ядер: P-ядра: до 86C/172T; до 336MB кэш; E-ядра: до 144C/144T; до 108MB кэш
Ограничения процессорной подсистемы: Поддерживается до 300W TDP Процессоры (Воздушное охлаждение)
Максимальное число ускорителей: до 2 однослотовое исполнение Ускорители GPU
Тип оборудования: Серверные системы
Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
Ширина: 17.2" (437 mm)
Тип BIOS: AMI 64MB SPI Flash EEPROM
Последовательные интерфейсы: 1 COM порт (задний)
Процессоры и сокет: Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения.
Разъёмы M.2: 2 M.2 PCIe 5.0 x2 NVMe слоты (M-key 2280/22110)
Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI
Сетевые порты LAN: 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GbE LAN порты
Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования

Применение

Супермикро SYS-112B-WN2T подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При проектировании автономного узла продумывают доступ для настройки и обслуживания. Исполнение выбирают по условиям конкретного размещения.

При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro PWS-804P-1R, Supermicro PWS-862A-1R. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Конструкция

Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.

Монтаж и эксплуатация

Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SYS-111E-FWTR. Этот вариант рассматривают для проекта со следующими требованиями: LGA-4677, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro SYS-111E-FWTR-EU. При подборе для другой конфигурации полезно проверить такое исполнение: LGA-4677, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.

Комплектация

При заказе согласуйте состав позиции SYS-112B-WN2T вместе с монтажными принадлежностями для выбранной установки. Монтажные принадлежности подбирают по месту установки.

Технические характеристики SYS-112B-WN2T

Интерфейсы и расширение

Видеовыходы: 1 VGA порт
Конфигурация PCIe: По умолчанию; 2 PCIe 5.0 x16 FHFL слоты 1 PCIe 5.0 x16 LP слот
Максимальное число ускорителей: до 2 однослотовое исполнение Ускорители GPU
Поддержка TPM: 1 TPM разъём

Порты USB: 2 USB 3.2 Gen1 Тип-A порты (задний); 2 USB 3.2 Gen1 Тип-A порты (передний)
Последовательные интерфейсы: 1 COM порт (задний)
Сетевые интерфейсы: 2 RJ45 10GbE с Intel® X550
Сетевые порты LAN: 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GbE LAN порты

Конструкция и монтаж

Артикул: SYS-112B-WN2T
Бренд: Supermicro
Высота: 1.7" (43 mm)
Глубина: 22" (559 mm)
Масса: Масса брутто: 29 lbs (13.15 kg); Масса нетто: 17.6 lbs (8 kg)
Масса упаковки: 8" (H) x 27" (W) x 24" (D)
Модель: SYS-112B-WN2T

Модель шасси: CSE-112TS-R000WNDP
Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Тип оборудования: Серверные системы
Форм-фактор: 1U Стоечный
Цвет: Чёрный
Ширина: 17.2" (437 mm)

Оперативная память

Напряжение памяти: 1.1V

Поддержка памяти: Количество слотов: 8 слотов DIMM/8 Каналы; Максимальная память (1DPC): до 2TB 6400MT/s ECC DDR5 RDIMM; Максимальная память (1DPC): до 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только)

Питание и охлаждение

Вентиляторы: до 5x 4cm для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление
Воздушный кожух: 1 Воздушный кожух
Контроль вентиляторов: Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль напряжений: Напряжение, VBAT, Память температура, CPU температура, 3.3V дежурный режим, +5V дежурный режим, +5V, +3.3V, +12V, VRM температура, CPU тепловой защита поддержка, 1.8V дежурный режим
Контроль температуры: Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
Процессоры и сокет: Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения.

Подсистема хранения

Конфигурация дисковых отсеков: По умолчанию: Всего 6 отсеки: 6 передние с горячей заменой 2.5" NVMe отсеков для накопителей

Разъёмы M.2: 2 M.2 PCIe 5.0 x2 NVMe слоты (M-key 2280/22110)

Процессорная подсистема

Количество ядер: P-ядра: до 86C/172T; до 336MB кэш; E-ядра: до 144C/144T; до 108MB кэш
Ограничения процессорной подсистемы: Поддерживается до 300W TDP Процессоры (Воздушное охлаждение)

Процессоры и сокет: Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра

Управление и совместимость

Аппаратные функции: Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
Системная плата: Super X14SBW-TF

Тип BIOS: AMI 64MB SPI Flash EEPROM
Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI
Функции: Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации

Условия эксплуатации

Условия эксплуатации и требования: Рабочая температура: 0°C до 35°C (32°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
