Артикул: SYS-510D-10C-FN6P
В наличии

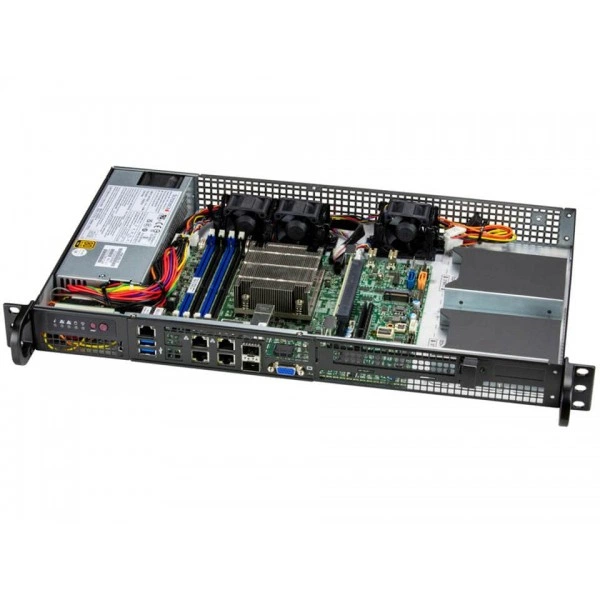

Встраиваемая система Supermicro SYS-510D-10C-FN6P Mini-1U, FCBGA-2227, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-510D-10C-FN6P
Supermicro SYS-510D-10C-FN6P - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SDV-10C-SP6F.
Процессоры и сокет - Один FCBGA-2227; Intel® Xeon® процессор D-1700 серия.
Ограничения процессорной подсистемы - Поддерживается до 80W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM.
Напряжение памяти - 1.2V.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
При подборе фиксируют точное исполнение SYS-510D-10C-FN6P. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Технические особенности
- Системная плата: Super X12SDV-10C-SP6F
- Процессоры и сокет: Один FCBGA-2227; Intel® Xeon® процессор D-1700 серия
- Ограничения процессорной подсистемы: Поддерживается до 80W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM
- Напряжение памяти: 1.2V
- Бренд: Supermicro
- Конфигурация дисковых отсеков: По умолчанию: Всего 4 отсеки: 4 внутренние стационарные 2.5" SATA отсеков для накопителей
- Сетевые порты LAN: 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP28 25 GbE LAN порты (Intel® SOC); 2 RJ45 1 GbE LAN порты (Intel® I350-AM2); 2 RJ45 1 GbE LAN порты (Intel® I210-IT)
- Кнопки: Питание On/Off кнопка; Система Сброс кнопка
- Операционные системы: ESXi 7.0 U3, ESXi 8.0, Oracle Linux 8.3, RHEL 8.3, Windows Server 2019, Windows Server 2022
- Модель шасси: CSE-505-203B
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Сетевые интерфейсы: 2 RJ45 1GBASE-T с Intel® I210; 2 SFP28 25GbE с Intel® SoC; 2 RJ45 1GBASE-T с Intel® I350-AM2
- Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-510D-10C-FN6P подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-505-203B, Supermicro MCP-220-00044-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E302-12D-4C. Этот вариант рассматривают для проекта со следующими требованиями: Безвентиляторное встраиваемое исполнение, Безвентиляторное встраиваемое исполнение. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro SYS-E302-12D-8C. В спецификации альтернативного проекта ориентиром служат параметры: Безвентиляторное встраиваемое исполнение, Безвентиляторное встраиваемое исполнение. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Комплектация
Для исполнения SYS-510D-10C-FN6P заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-510D-10C-FN6P
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Конфигурация PCIe
- По умолчанию; 1 PCIe 4.0 x16 FHHL слот
- Порты USB
- 2 порты
- Сетевые интерфейсы
- 2 RJ45 1GBASE-T с Intel® I210; 2 SFP28 25GbE с Intel® SoC; 2 RJ45 1GBASE-T с Intel® I350-AM2
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP28 25 GbE LAN порты (Intel® SOC); 2 RJ45 1 GbE LAN порты (Intel® I350-AM2); 2 RJ45 1 GbE LAN порты (Intel® I210-IT)
Конструкция и монтаж
- Артикул
- SYS-510D-10C-FN6P
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 9.8" (249 mm)
- Индикаторы
- Вентилятор Отказ/Система Over Тепло LED; HDD активность LED; Сеть Активность Индикаторы; Питание состояние LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса
- Масса брутто: 10 lbs (4.54 kg)
- Масса упаковки
- 6.1" (H) x 25.8" (W) x 18.3" (D)
- Модель
- SYS-510D-10C-FN6P
- Модель шасси
- CSE-505-203B
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Mini-1U
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM
Питание и охлаждение
- Вентиляторы
- до 4x 4-PIN PWM 40x28mm Вентилятор (опционально)
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, PEPI Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 4 отсеки: 4 внутренние стационарные 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x2 SATA слот (B-key 2280/3042/3052); 1 M.2 PCIe 3.0 x1 SATA слот (E-key 2230; USB 3.0); 1 M.2 PCIe 3.0 x4 SATA слот (M-key 2280; USB 3.0)
Процессорная подсистема
- Ограничения процессорной подсистемы
- Поддерживается до 80W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-2227; Intel® Xeon® процессор D-1700 серия
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SDV-10C-SP6F
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- ESXi 7.0 U3, ESXi 8.0, Oracle Linux 8.3, RHEL 8.3, Windows Server 2019, Windows Server 2022
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
