Артикул: SYS-222HE-FTN
В наличии

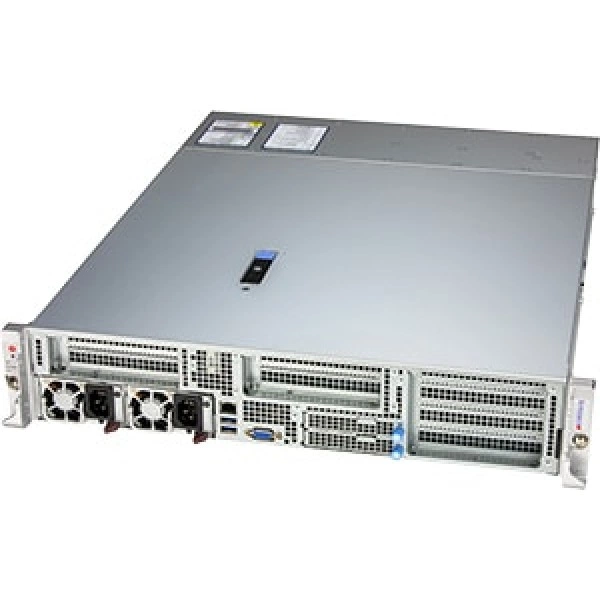

Встраиваемая система Supermicro SYS-222HE-FTN 2U, LGA-4710, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-222HE-FTN
Supermicro SYS-222HE-FTN - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X14DBM-SP.
Процессоры и сокет - Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра.
Количество ядер - P-ядра: до 86C/172T; до 336MB кэш на CPU; E-ядра: до 144C/144T; до 108MB кэш на CPU.
Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры (Воздушное охлаждение); Поддерживается до 350W TDP Процессоры (Жидкостное охлаждение).
Максимальное число ускорителей - до 3 двухслотовое исполнение или 4 однослотовое исполнение Ускорители GPU.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При подборе фиксируют точное исполнение SYS-222HE-FTN. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Технические особенности
- Системная плата: Super X14DBM-SP
- Процессоры и сокет: Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра
- Количество ядер: P-ядра: до 86C/172T; до 336MB кэш на CPU; E-ядра: до 144C/144T; до 108MB кэш на CPU
- Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры (Воздушное охлаждение); Поддерживается до 350W TDP Процессоры (Жидкостное охлаждение)
- Максимальное число ускорителей: до 3 двухслотовое исполнение или 4 однослотовое исполнение Ускорители GPU
- Масса упаковки: 9.7" (H) x 23.5" (W) x 36.9" (D)
- Масса: Масса брутто: 47.4 lbs (21.5 kg); Масса нетто: 34.4 lbs (15.6 kg)
- Конфигурация PCIe: Опция A*; 3 PCIe 5.0 x16 FH/10.5"L двухслотовое исполнение слоты 1 PCIe 5.0 x16 FHHL слот 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый); Опция B*; 6 PCIe 5.0 x8 (в x16) FH/10.5"L слоты 2 PCIe 5.0 x8 (в x16) FHHL слоты 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый); (*Требуется дополнительные компоненты)
- Функции: Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Глубина: 22.6" (574 mm)
- Цвет: Серебристый
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Конфигурация дисковых отсеков: Опция B: Всего 10 отсеки: 6 задние с горячей заменой 2.5" NVMe*/SAS*/SATA* отсеков для накопителей 4 передние с горячей заменой 2.5" NVMe* отсеков для накопителей
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-222HE-FTN подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании автономного узла продумывают доступ для настройки и обслуживания. Исполнение выбирают по условиям конкретного размещения.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SFT-DCMS-SINGLE. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-221HE-TNR. Этот вариант рассматривают для проекта со следующими требованиями: 25GbE, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-221HE-TNRD. Этот вариант рассматривают для проекта со следующими требованиями: 25GbE, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Комплектация
При заказе согласуйте состав позиции SYS-222HE-FTN вместе с монтажными принадлежностями для выбранной установки. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики SYS-222HE-FTN
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Конфигурация PCIe
- Опция A*; 3 PCIe 5.0 x16 FH/10.5"L двухслотовое исполнение слоты 1 PCIe 5.0 x16 FHHL слот 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый); Опция B*; 6 PCIe 5.0 x8 (в x16) FH/10.5"L слоты 2 PCIe 5.0 x8 (в x16) FHHL слоты 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый); (*Требуется дополнительные компоненты)
- Максимальное число ускорителей
- до 3 двухслотовое исполнение или 4 однослотовое исполнение Ускорители GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: H200 NVL (141GB), L4, L40S, NVIDIA RTX PRO™ 4500 Blackwell Сервер Edition; Intel: Arc™ Pro B50 Graphics, Arc™ Pro B60 Graphics (SW)
- Поддержка CXL
- до 4 CXL 2.0 x16/x8 устройства
- Поддержка NVMe
- NVMe; RAID 0/1/5/10 поддержка(Intel® VROC RAID ключ требуется)
- Порты USB
- 2 USB 3.0 порты (передний)
- Разъёмы M.2
- 2 M.2 PCIe 5.0 x2 NVMe слоты (M-key 2280/22110)
- Сетевые интерфейсы
- Via AIOM
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт
- Соединение CPU и GPU
- PCIe 5.0 x16 CPU-до-GPU Interconnect
- Соединение GPU
- PCIe
Конструкция и монтаж
- Артикул
- SYS-222HE-FTN
- Бренд
- Supermicro
- Высота
- 3.5" (88.9 mm)
- Глубина
- 22.6" (574 mm)
- Индикаторы
- HDD активность LED; LAN1 активность; LAN2 активность; Отказ питания; Питание состояние LED; Система информация
- Кнопки
- Питание On/Off; Питание On/Off; UID кнопка
- Масса
- Масса брутто: 47.4 lbs (21.5 kg); Масса нетто: 34.4 lbs (15.6 kg)
- Масса упаковки
- 9.7" (H) x 23.5" (W) x 36.9" (D)
- Модель
- SYS-222HE-FTN
- Модель шасси
- CSE-HE211-R000NFP
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Стоечный
- Цвет
- Серебристый
- Ширина
- 17.2" (436.88 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 32 слотов DIMM/16 Каналы; Максимальная память (1DPC): до 4TB 6400MT/s ECC DDR5 RDIMM; Максимальная память (1DPC): до 4TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимальная память (2DPC): до 8TB 6000MT/s ECC DDR5 RDIMM
Питание и охлаждение
- Вентиляторы
- до 6 счётчик-rotating 60x60x56mm Вентилятор
- Воздушный кожух
- 4 Воздушные кожухи
- Жидкостное охлаждение
- Direct до Микросхема (D2C) Cold Plate (опционально)
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 6 отсеки: 6 задние с горячей заменой 2.5" NVMe*/SAS*/SATA* отсеков для накопителей; Опция A: Всего 8 отсеки: 6 задние с горячей заменой 2.5" NVMe*/SAS*/SATA* отсеков для накопителей 2 передние с горячей заменой 2.5" NVMe* отсеков для накопителей; Опция B: Всего 10 отсеки: 6 задние с горячей заменой 2.5" NVMe*/SAS*/SATA* отсеков для накопителей 4 передние с горячей заменой 2.5" NVMe* отсеков для накопителей; (*NVMe/SAS/SATA поддержка может потребоваться дополнительный контроллер хранения и/или кабели)
- Разъёмы M.2
- 2 M.2 PCIe 5.0 x2 NVMe слоты (M-key 2280/22110/25110)
Процессорная подсистема
- Количество ядер
- P-ядра: до 86C/172T; до 336MB кэш на CPU; E-ядра: до 144C/144T; до 108MB кэш на CPU
- Ограничения процессорной подсистемы
- Поддерживается до 350W TDP Процессоры (Воздушное охлаждение); Поддерживается до 350W TDP Процессоры (Жидкостное охлаждение)
- Процессоры и сокет
- Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X14DBM-SP
- Тип BIOS
- AMI 64MB SPI Flash
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Oracle Linux 9.4, RHEL 9.4, RHEL 10.0, Windows Server 2022, Windows Server 2025
- Условия эксплуатации и требования
- Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
