Артикул: SSG-6048R-E1CR60L
В наличии

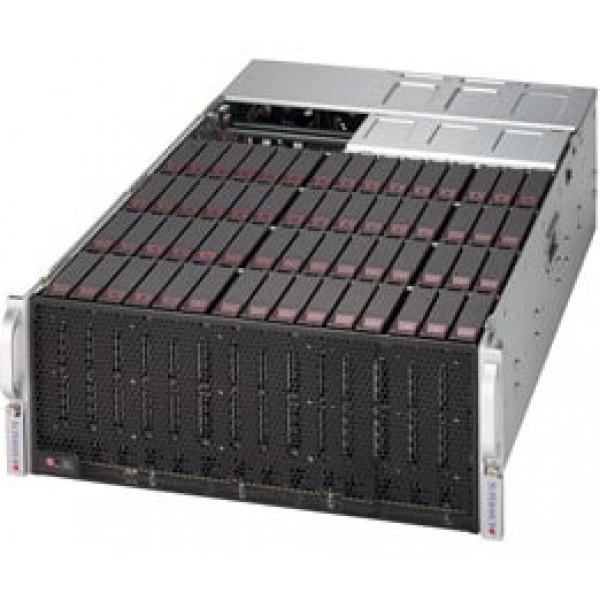

Система хранения данных Supermicro SSG-6048R-E1CR60L 4U, LGA 2011, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-6048R-E1CR60L
Supermicro SSG-6048R-E1CR60L - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Системная плата - Super X10DSC+.
Процессоры и сокет - Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 160W TDP); *; Два сокет R3 (LGA 2011).
Ядра и кэш - до 22 ядра† / до 55MB† кэш.
Системная шина - QPI до 9.6 GT/s.
Ограничения процессорной подсистемы - † версия BIOS 2.0 или новее требуется; *.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
При подборе фиксируют точное исполнение SSG-6048R-E1CR60L. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Технические особенности
- Системная плата: Super X10DSC+
- Процессоры и сокет: Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 160W TDP); *; Два сокет R3 (LGA 2011)
- Ядра и кэш: до 22 ядра† / до 55MB† кэш
- Системная шина: QPI до 9.6 GT/s
- Ограничения процессорной подсистемы: † версия BIOS 2.0 или новее требуется; *
- Блок питания: Блоки питания: 2000W Резервируемое Блоки питания с PMBus
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
- Модель: SSG-6048R-E1CR60L
- Тип BIOS: 128Mb SPI Flash EEPROM с AMI BIOS
- Дисковая объединительная плата: SAS3/SATA3 один expander на объединительная плата
- Блок питания: Линия 12Vsb: Максимум: 2.1A / Минимум: 0A
- Видеовыход VGA: 1 VGA порт
- Блок питания: Вход: 100-120Vac / 12.5-9.5A / 50-60Hz; 200-220Vac / 10-9.5A / 50-60Hz; 220-230Vac / 10-9.8A / 50-60Hz; 230-240Vac / 10-9.8A / 50-60Hz; 200-240Vac / 11.8-9.8A / 50-60Hz (UL/cUL только)
- Ширина: 17.2" (437mm)
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-6048R-E1CR60L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте с несколькими накопителями продумывают монтаж и обслуживание. Схему хранения проверяют на безопасном тестовом наборе данных.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 2000W PWS-2K05A-1R, Supermicro AOC-MGP-i2. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-6048R-E1CR72L. При подборе для другой конфигурации полезно проверить такое исполнение: 10GbE, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SSG-6048R-E1CR90L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 1000W, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Комплектация
Для исполнения SSG-6048R-E1CR60L заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются AOC-SLG3-2E4R, MCP-220-94607-0N, CBL-SAST-0818, CBL-SAST-0850. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-6048R-E1CR60L
Интерфейсы и расширение
- Видеовыход VGA
- 1 VGA порт
- Графическая подсистема
- ASPEED AST2400 BMC
- Интерфейсы SAS
- Broadcom 3008 SAS3 IT режим
- Порты USB
- 3 USB 3.0 порты (2 задний + 1 Тип A)
- Последовательные порты и разъёмы
- 1 Быстрый UART 16550 порт / 1 Разъём
- Сетевые контроллеры
- SIOM поддержка для flexible сетевые подключения опции
- Слоты PCIe
- 2 PCI-E 3.0 x16 слоты; 1 PCI-E 3.0 x8 слоты
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC
- Чипсет
- Intel® C612 чипсет
Конструкция и монтаж
- LCD
- 3.5" TFT LCD panel; Полный-Color видеовывод с 320x480 pixels; Real-time система состояние от IPMI; Easy read graphical User Интерфейс
- Артикул
- SSG-6048R-E1CR60L
- Бренд
- Supermicro
- Высота
- 7" (178mm)
- Глубина
- 30.2" (767mm); С Кабель Управление Arm Installed:; 35.2" (895mm)
- Дисковая объединительная плата
- SAS3/SATA3 один expander на объединительная плата
- Доступный Colors
- Чёрный
- Индикаторы
- Питание состояние LED; Жёсткий накопитель активность LED; 2 Сеть активность Индикаторы; Система Информация LED; Питание fail LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Компоненты List - (Items В комплекте)
- Компоненты с * are внутри the корпус
- Масса
- Масса брутто: 170.5 lbs (77.3 kg); Масса нетто: 118 lbs (53.5 kg)
- Модель
- SSG-6048R-E1CR60L
- Модель шасси
- CSE-946STS-R2K05P
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 4U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM
- 24x 288-pin DDR4 слотов DIMM; до 3TB† ECC 3DS LRDIMM, 768 ECC RDIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- RDIMM:; 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB
- Тип памяти
- 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит
Питание и охлаждение
- Блок питания: Блоки питания
- 2000W Резервируемое Блоки питания с PMBus
- Блок питания: Всего Выход Питание
- 1000W: 100 - 120Vac; 1800W: 200 - 220Vac; 1980W: 220 - 230Vac; 2000W: 230 - 240Vac; 2000W: 200 - 240Vac (UL/CUL только)
- Блок питания: Вход
- 100-120Vac / 12.5-9.5A / 50-60Hz; 200-220Vac / 10-9.5A / 50-60Hz; 220-230Vac / 10-9.8A / 50-60Hz; 230-240Vac / 10-9.8A / 50-60Hz; 200-240Vac / 11.8-9.8A / 50-60Hz (UL/cUL только)
- Блок питания: Габариты (W x H x L)
- 73.5 x 40 x 265 mm
- Блок питания: Линия +12V
- Максимум: 83.3A / Минимум: 0A (100-120Vac); Максимум: 150A / Минимум: 0A (200-220Vac); Максимум: 165A / Минимум: 0A (220-230Vac); Максимум: 166.7A / Минимум: 0A (230-240Vac); Максимум: 166.7A / Минимум: 0A (200-240Vac) (UL/cUL только)
- Блок питания: Линия 12Vsb
- Максимум: 2.1A / Минимум: 0A
- Блок питания: Сертификация
- Titanium Level; [ Проверка Отчёт ]
- Блок питания: Тип выходного подключения
- 25 Pairs Gold Контактная площадка Разъём
- Вентиляторы
- 2x 80mm горячая замена задний вытяжной охлаждение вентиляторы; Резервируемое охлаждение
Подсистема хранения
- горячая замена
- 60x 3.5" горячая замена SAS3/SATA3 отсеков для накопителей; 2x 2.5" задний горячая замена SATA отсеков для накопителей
- Опционально
- 6 NVMe отсеки (опционально)
Процессорная подсистема
- Ограничения процессорной подсистемы
- † версия BIOS 2.0 или новее требуется; *
- Процессоры и сокет
- Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 160W TDP); *; Два сокет R3 (LGA 2011)
- Системная шина
- QPI до 9.6 GT/s
- Ядра и кэш
- до 22 ядра† / до 55MB† кэш
Управление и совместимость
- Системная плата
- Super X10DSC+
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.2; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3; UEFI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
