Артикул: AS-2122TC-H6RF4
В наличии

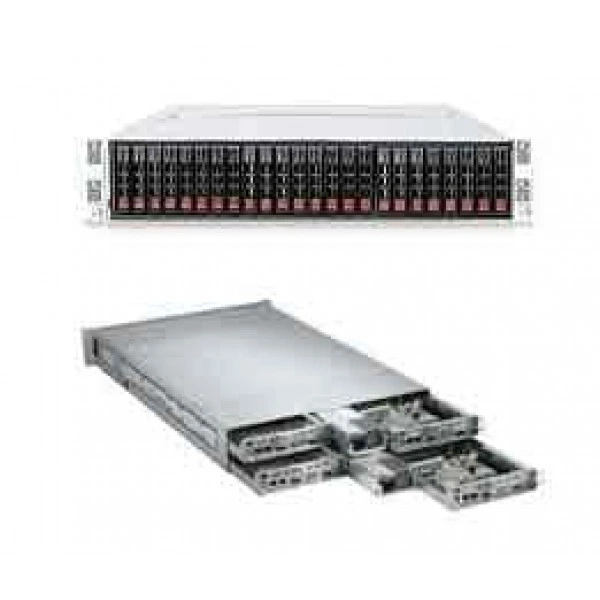

Сервер Supermicro AS-2122TC-H6RF4 2U, ECC DDR3, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-2122TC-H6RF4
Supermicro AS-2122TC-H6RF4 - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8DCT-HLN4F.
Процессоры и сокет - Два 1207-pin сокет C32; Поддерживается два 8/6/4-Core готовность AMD Opteron? 4000 серия процессоры; HT3.0 Соединение поддержка.
Чипсет - AMD чипсет SR5670 + SP5100.
Объём памяти на узел - 12 DIMM разъёмы; Поддержка до 192GB DDR3 1600MHz ECC Регистровая память; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти.
Тип памяти на узел - DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
При подборе фиксируют точное исполнение AS-2122TC-H6RF4. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Системная плата: Super H8DCT-HLN4F
- Процессоры и сокет: Два 1207-pin сокет C32; Поддерживается два 8/6/4-Core готовность AMD Opteron? 4000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет: AMD чипсет SR5670 + SP5100
- Объём памяти на узел: 12 DIMM разъёмы; Поддержка до 192GB DDR3 1600MHz ECC Регистровая память; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти
- Тип памяти на узел: DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Последовательный порты на узел: 1x Быстрый UART 16550 последовательный порт (через dongle)
- Объёмы модулей DIMM на узел: 1GB, 2GB, 4GB, 8GB, 16GB
- Порты USB на узел: 4x USB 2.0 порты; 2x Задний (через dongle), 1x разъём
- Контроль вентиляторов: до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Тип оборудования: Серверные системы
- Индикаторы: 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
- Блок питания: Сертификация: Platinum Сертифицированный; [ Проверка Отчёт ]
- Тип BIOS на узел: 16Mb SPI Flash ROM с AMI® BIOS
- Ширина: 17.25" (438mm)
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-2122TC-H6RF4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0218L, Supermicro RSC-R1U-E16R. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-2122TC-DL6RF4. При подборе для другой конфигурации полезно проверить такое исполнение: 2U, до 1280W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-2122TG-HTRF. В спецификации альтернативного проекта ориентиром служат параметры: до 1400W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Комплектация
В спецификации поставки для AS-2122TC-H6RF4 зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются SNK-P0037PB. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-2122TC-H6RF4
Интерфейсы и расширение
- Видеовыход VGA на узел
- Matrox G200 16MB DDR2; 1x VGA порт (через dongle)
- Интерфейсы SAS на узел
- LSI 6Gbps SAS 2108 w/ Аппаратные функции RAID поддержка, RAID 0, 1, 10, 5, 50, и 6 поддержка; 6x SAS2 (6Gb/s) Порты
- Контроллер Super I/O на узел
- Winbond® W83527 микросхема
- Порты USB на узел
- 4x USB 2.0 порты; 2x Задний (через dongle), 1x разъём
- Последовательный порты на узел
- 1x Быстрый UART 16550 последовательный порт (через dongle)
- Сетевые контроллеры на узел
- Intel® I350-AM4 Четыре порт Gigabit; Ethernet; 10/100/1000BASE-T поддержка
- Сетевые порты LAN на узел
- 4 RJ45 LAN порты; 1 RJ45 Выделенный LAN поддерживается IPMI
- Слоты PCIe на узел
- 1x PCI-E 2.0 x16
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; Winbond® WPCM450 BMC
Конструкция и монтаж
- Артикул
- AS-2122TC-H6RF4
- Бренд
- Supermicro
- Высота
- 3.47" (88mm)
- Глубина
- 28.5" (724mm)
- Доступный Colors
- Чёрный
- Индикаторы
- 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
- Кнопки
- 4x Питание On/Off кнопка; 4x UID кнопка
- Масса брутто
- 85 lbs / 38.6 kg
- Модель
- AS-2122TC-H6RF4
- Модель шасси
- SC217HQ-R1620B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Twin2 Стоечный
- Ширина
- 17.25" (438mm)
Оперативная память
- Контроль ошибок памяти на узел
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти на узел
- 1.35V или 1.5V
- Объём памяти на узел
- 12 DIMM разъёмы; Поддержка до 192GB DDR3 1600MHz ECC Регистровая память; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти
- Объёмы модулей DIMM на узел
- 1GB, 2GB, 4GB, 8GB, 16GB
- Тип памяти на узел
- DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: AC Вход
- 1000W Выход @ 100-120V, 12-10A, 50-60Hz; 1200W Выход @ 120-140V, 12-10A, 50-60Hz; 1620W Выход @ 180-240V, 10.5-8A, 50-60Hz
- Блок питания: DC Выход
- 1000W: +12V/84A; +5Vsb/4A; 1200W: +12V/100A; +5Vsb/4A; 1620W: +12V/150A; +5Vsb/4A
- Блок питания: Блоки питания
- 1620W высокий-efficiency резервируемое блок питания w/ PMBus
- Блок питания: Сертификация
- Platinum Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 4x 80mm PWM охлаждение вентиляторы
- Индикаторы
- CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
- Контроль вентиляторов
- до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, VBAT, HT, память, чипсет; CPU коммутация напряжение регулятор
Подсистема хранения
- HDD отсек
- 24x горячая замена 2.5" HDD; (6 для каждый узел)
Процессорная подсистема
- Процессоры и сокет
- Два 1207-pin сокет C32; Поддерживается два 8/6/4-Core готовность AMD Opteron? 4000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет
- AMD чипсет SR5670 + SP5100
Управление и совместимость
- Системная плата
- Super H8DCT-HLN4F
- Тип BIOS на узел
- 16Mb SPI Flash ROM с AMI® BIOS
- Функции BIOS на узел
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка; SMBIOS 2.3
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 30°C (50°F до 86°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
