Артикул: AS-2122TC-DL6RF4
В наличии

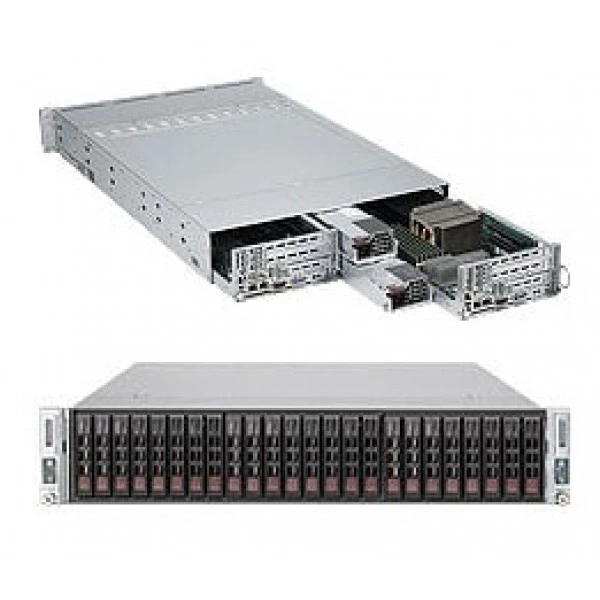

Сервер Supermicro AS-2122TC-DL6RF4 2U, ECC DDR3, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-2122TC-DL6RF4
Supermicro AS-2122TC-DL6RF4 - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8DCT-HLN4F.
Процессоры и сокет - Два 1207-pin сокет C32; Поддерживается два 8/6/4-Core готовность AMD Opteron? 4000 серия процессоры; HT3.0 Соединение поддержка.
Чипсет - AMD чипсет SR5670 + SP5100.
Ограничения процессорной подсистемы - Поддерживается 4000 серия процессоры с Максимум ACP 75W (TDP 95W).
Объём памяти на узел - 12 DIMM разъёмы; Поддержка до 192GB регистровая ECC DDR3 1600/1333/1066 SDRAM в 12 модули DIMM; Два канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
При подборе фиксируют точное исполнение AS-2122TC-DL6RF4. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Технические особенности
- Системная плата: Super H8DCT-HLN4F
- Процессоры и сокет: Два 1207-pin сокет C32; Поддерживается два 8/6/4-Core готовность AMD Opteron? 4000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет: AMD чипсет SR5670 + SP5100
- Ограничения процессорной подсистемы: Поддерживается 4000 серия процессоры с Максимум ACP 75W (TDP 95W)
- Объём памяти на узел: 12 DIMM разъёмы; Поддержка до 192GB регистровая ECC DDR3 1600/1333/1066 SDRAM в 12 модули DIMM; Два канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти
- Индикаторы: CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
- Вентиляторы: 4x 80mm PWM охлаждение вентиляторы
- Контроллер Super I/O на узел: Winbond® W83527 микросхема
- Сетевые контроллеры на узел: Intel® I350 Четыре Gigabit Ethernet LAN контроллер; 10/100/1000BASE-T поддержка
- Интерфейсы SATA на узел: AMD SP5100 (RAID 0, 1, 10); 6x SATA (3Gb/s) порты
- Интерфейсы SAS на узел: LSI 6Gbps SAS 2008 IT Режим; Встроенный LSI 2008 IT Режим SAS2 RAID Контроллер
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип BIOS на узел: 16Mb SPI Flash ROM с AMI® BIOS
- Ширина: 17.25" (438mm)
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-2122TC-DL6RF4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0218L, Supermicro RSC-R2UT-2E8R. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-1027TR-TFF. В спецификации альтернативного проекта ориентиром служат параметры: 1U, LGA 2011. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-2122TC-H6RF4. При подборе для другой конфигурации полезно проверить такое исполнение: 2U, до 1620W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Комплектация
В заявке на AS-2122TC-DL6RF4 укажите нужный состав поставки и принадлежности, связанные с местом установки. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики AS-2122TC-DL6RF4
Интерфейсы и расширение
- Видеовыход VGA на узел
- Matrox G200 16MB DDR2; 1x VGA порт
- Интерфейсы SAS на узел
- LSI 6Gbps SAS 2008 IT Режим; Встроенный LSI 2008 IT Режим SAS2 RAID Контроллер
- Интерфейсы SATA на узел
- AMD SP5100 (RAID 0, 1, 10); 6x SATA (3Gb/s) порты
- Контроллер Super I/O на узел
- Winbond® W83527 микросхема
- Порты USB на узел
- 4x USB 2.0 порты; 2x Задний, 1x разъём (2 порты)
- Последовательный порты на узел
- 1x Быстрый UART 16550 последовательный порт
- Сетевые контроллеры на узел
- Intel® I350 Четыре Gigabit Ethernet LAN контроллер; 10/100/1000BASE-T поддержка
- Сетевые порты LAN на узел
- 4 RJ45 LAN порты; 1 RJ45 Выделенный LAN поддерживается IPMI
- Слоты PCIe на узел
- 1x PCI-E 2.0 x16, 1x PCI-E 2.0 x8 в x4 (для SAS адаптер плата поддержка)
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; Winbond® WPCM450 BMC
Конструкция и монтаж
- Артикул
- AS-2122TC-DL6RF4
- Бренд
- Supermicro
- Высота
- 3.5" (89mm)
- Глубина
- 28.5" (724mm)
- Доступный Colors
- Чёрный
- Индикаторы
- 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
- Кнопки
- 4x Питание On/Off кнопка; 4x UID кнопка
- Масса брутто
- 85 lbs / 38.6 kg
- Модель
- AS-2122TC-DL6RF4
- Модель шасси
- CSE-217HD-R1K28BP
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Twin Стоечный
- Ширина
- 17.25" (438mm)
Оперативная память
- Контроль ошибок памяти на узел
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти на узел
- 1.35V или 1.5V
- Объём памяти на узел
- 12 DIMM разъёмы; Поддержка до 192GB регистровая ECC DDR3 1600/1333/1066 SDRAM в 12 модули DIMM; Два канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти
- Объёмы модулей DIMM на узел
- 1GB, 2GB, 4GB, 8GB, 16GB
- Тип памяти на узел
- DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: AC Вход
- 1000W Выход @ 100-140V, 8-12A, 50-60Hz; 1280W Выход @ 180-240V, 6-8A, 50-60Hz
- Блок питания: DC Выход
- 1000W: +12V/83A; +5Vsb/4A; 1280W: +12V/106.7A, +5Vsb/4A
- Блок питания: Блоки питания
- 1280W Резервируемое Высокий-efficiency Digital Блоки питания w/ PMBus 1.2
- Блок питания: Сертификация
- Platinum Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 4x 80mm PWM охлаждение вентиляторы
- Индикаторы
- CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
- Контроль вентиляторов
- до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, VBAT, HT, память, чипсет; CPU коммутация напряжение регулятор
Подсистема хранения
- HDD отсек
- 24x горячая замена 2.5" HDD; (12 для каждый узел)
Процессорная подсистема
- Ограничения процессорной подсистемы
- Поддерживается 4000 серия процессоры с Максимум ACP 75W (TDP 95W)
- Процессоры и сокет
- Два 1207-pin сокет C32; Поддерживается два 8/6/4-Core готовность AMD Opteron? 4000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет
- AMD чипсет SR5670 + SP5100
Управление и совместимость
- Системная плата
- Super H8DCT-HLN4F
- Тип BIOS на узел
- 16Mb SPI Flash ROM с AMI® BIOS
- Функции BIOS на узел
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка; SMBIOS 2.3
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 30°C (50°F до 86°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
