Артикул: AS-2122TG-HTRF
В наличии

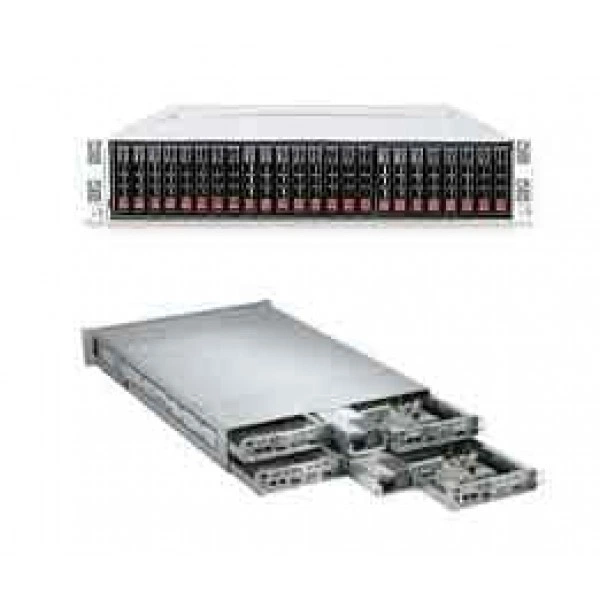

Сервер Supermicro AS-2122TG-HTRF 2U, DDR3, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-2122TG-HTRF
Supermicro AS-2122TG-HTRF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8DGT-HF.
Процессоры и сокет - Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка.
Чипсет - AMD чипсет SR5670 + SP5100.
Ограничения процессорной подсистемы - Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W).
Объём памяти на узел - Sixteen DIMM разъёмы; Поддержка до 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При подборе фиксируют точное исполнение AS-2122TG-HTRF. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Технические особенности
- Системная плата: Super H8DGT-HF
- Процессоры и сокет: Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет: AMD чипсет SR5670 + SP5100
- Ограничения процессорной подсистемы: Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W)
- Объём памяти на узел: Sixteen DIMM разъёмы; Поддержка до 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти
- Модель: AS-2122TG-HTRF
- Артикул: AS-2122TG-HTRF
- Интерфейсы SATA на узел: AMD SP5100 (RAID 0, 1, 10); 6x SATA2.0 (3Gb/s) Порты
- Масса брутто: 85 lbs / 38.6 kg
- Индикаторы: 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
- Кнопки: 4x Питание On/Off кнопка; 4x UID кнопка
- Сетевые контроллеры на узел: Intel® 82576 контроллер, Два-Порт; Gigabit Ethernet; 10/100/1000BASE-T поддержка
- Контроль ошибок памяти на узел: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Контроллер Super I/O на узел: Winbond® W83527 микросхема
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-2122TG-HTRF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro MCP-220-00043-0N, Supermicro RSC-R1U-E16R. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-2122TG-H6RF. В спецификации альтернативного проекта ориентиром служат параметры: до 1620W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-2022TG-HLTRF. В спецификации альтернативного проекта ориентиром служат параметры: до 1620W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Комплектация
Комплектование позиции AS-2122TG-HTRF удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются MCP-220-00043-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-2122TG-HTRF
Интерфейсы и расширение
- Видеовыход VGA на узел
- Matrox G200 16MB DDR2; 1x VGA порт
- Интерфейсы SATA на узел
- AMD SP5100 (RAID 0, 1, 10); 6x SATA2.0 (3Gb/s) Порты
- Контроллер Super I/O на узел
- Winbond® W83527 микросхема
- Порты USB на узел
- 5x USB 2.0 порты; 2x Задний, 2x разъём, и 1x Тип A
- Последовательный порты на узел
- 1x Быстрый UART 16550 последовательный порт; 1x последовательный порт разъём
- Сетевые контроллеры на узел
- Intel® 82576 контроллер, Два-Порт; Gigabit Ethernet; 10/100/1000BASE-T поддержка
- Сетевые порты LAN на узел
- 2 RJ45 LAN порты; 1 RJ45 Выделенный LAN поддерживается IPMI
- Слоты PCIe на узел
- 1x PCI-E 2.0 x16
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; Winbond® WPCM450 BMC
Конструкция и монтаж
- Артикул
- AS-2122TG-HTRF
- Бренд
- Supermicro
- Высота
- 3.47" (88mm) / 11.22" (285mm)
- Глубина
- 26.75 (679mm) / 39.76" (1010mm)
- Доступный Colors
- Чёрный
- Индикаторы
- 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
- Кнопки
- 4x Питание On/Off кнопка; 4x UID кнопка
- Масса брутто
- 85 lbs / 38.6 kg
- Модель
- AS-2122TG-HTRF
- Модель шасси
- SC217HQ-R1400B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Twin2 Стоечный
- Ширина
- 17.25" (438mm) / 26.38" (670mm)
Оперативная память
- Контроль ошибок памяти на узел
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти на узел
- 1.35V или 1.5V
- Объём памяти на узел
- Sixteen DIMM разъёмы; Поддержка до 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти
- Объёмы модулей DIMM на узел
- 1GB, 2GB, 4GB, 8GB, 16GB
- Тип памяти на узел
- DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: AC Вход
- 1100W Выход @ 100-140V, 13.5-9.5A, 50-60Hz; 1400W Выход @ 180-240V, 9.5-7.0A, 50-60Hz
- Блок питания: DC Выход
- 1100W: +12V/92A; +5Vsb/4A; 1400W: +12V/116A; +5Vsb/4A
- Блок питания: Блоки питания
- 1400W высокий-efficiency (1+1) резервируемое блок питания с PMBus
- Блок питания: С Distributor
- +5V: 30 Amp; +3.3V: 24 Amp; -12V: 0.6 Amp
- Блок питания: Сертификация
- Gold Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 4x 80mm PWM охлаждение вентиляторы
- Индикаторы
- CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
- Контроль вентиляторов
- до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, VBAT, HT, память, чипсет; CPU коммутация напряжение регулятор
Подсистема хранения
- HDD отсек
- 24x горячая замена 2.5" SATA HDD; (6 для каждый узел); Enterprise SATA HDD только рекомендуется
Процессорная подсистема
- Ограничения процессорной подсистемы
- Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W)
- Процессоры и сокет
- Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет
- AMD чипсет SR5670 + SP5100
Управление и совместимость
- Системная плата
- Super H8DGT-HF
- Тип BIOS на узел
- 16Mb SPI Flash ROM с AMI® BIOS
- Функции BIOS на узел
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка; SMBIOS 2.3
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 30°C (50°F до 86°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
