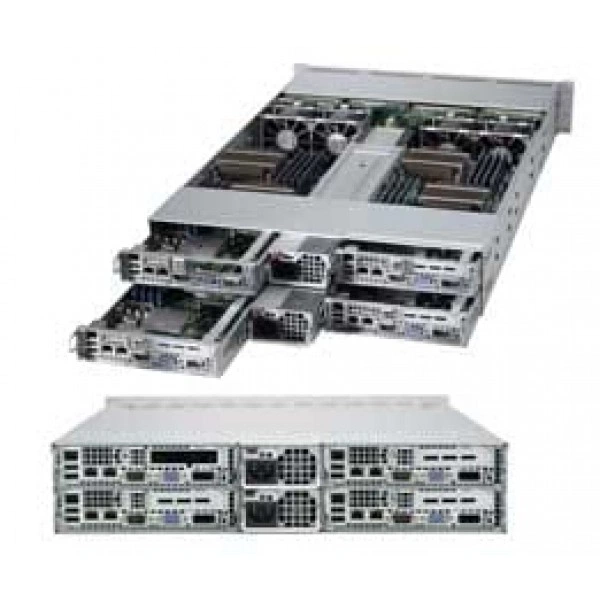

Сервер Supermicro AS-2022TG-HLTRF 2U, DDR3, IPMI

Артикул: AS-2022TG-HLTRF

В наличии

Сервер Supermicro AS-2022TG-HLTRF 2U, DDR3, IPMI

Name: Сервер Supermicro AS-2022TG-HLTRF 2U, DDR3, IPMI
Brand: Supermicro
SKU: AS-2022TG-HLTRF

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание сервера Supermicro AS-2022TG-HLTRF

Supermicro AS-2022TG-HLTRF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.

Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.

Системная плата - Super H8DGT-HLF.

Процессоры и сокет - Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка.

Чипсет - AMD чипсет SR5670 + SP5100.

Ограничения процессорной подсистемы - Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W).

Объём памяти на узел - 8 DIMM разъёмы; Поддержка до 256GB регистровая ECC 1866/1600/1333/1066 SDRAM в 8 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

При подборе фиксируют точное исполнение AS-2022TG-HLTRF. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

Технические особенности

Системная плата: Super H8DGT-HLF
Процессоры и сокет: Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка
Чипсет: AMD чипсет SR5670 + SP5100
Ограничения процессорной подсистемы: Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W)
Объём памяти на узел: 8 DIMM разъёмы; Поддержка до 256GB регистровая ECC 1866/1600/1333/1066 SDRAM в 8 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Индикаторы: CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
Удалённое управление IPMI на узел: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; Winbond® WPCM450 BMC
Вентиляторы: 4x 80mm PWM охлаждение вентиляторы
Блок питания: AC Вход: 1000W Выход @ 100-120V, 12-10A, 50-60Hz; 1200W Выход @ 120-140V, 12-10A, 50-60Hz; 1620W Выход @ 180-240V, 10.5-8A, 50-60Hz
Блок питания: Сертификация: Platinum Сертифицированный; [ Проверка Отчёт ]
Процессоры и сокет: Контроль напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, VBAT, HT, память, чипсет; CPU коммутация напряжение регулятор
Блок питания: DC Выход: 1000W: +12V/84A; +5Vsb/4A; 1200W: +12V/100A; +5Vsb/4A; 1620W: +12V/150A; +5Vsb/4A
Индикаторы: 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных

Применение

Супермикро AS-2022TG-HLTRF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.

Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro MCP-220-00043-0N, Supermicro RSC-R1U-E16R. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Конструкция

Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

Монтаж и эксплуатация

Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro AS-2022TC-HTRF4. Этот вариант рассматривают для проекта со следующими требованиями: ECC DDR3, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro AS-2122TC-H6RF4. При подборе для другой конфигурации полезно проверить такое исполнение: ECC DDR3, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.

Комплектация

Для исполнения AS-2022TG-HLTRF заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-220-00043-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.

Технические характеристики AS-2022TG-HLTRF

Интерфейсы и расширение

Видеовыход VGA на узел: Matrox G200 16MB DDR2; 1x VGA порт
Интерфейсы SATA на узел: AMD SP5100 (RAID 0, 1); 3x SATA2.0 (3Gb/s) Порты
Контроллер Super I/O на узел: Winbond® W83527 микросхема
Порты USB на узел: 5x USB 2.0 порты; 2x Задний, 2x разъём, и 1x Тип A
Последовательный порты на узел: 1x Быстрый UART 16550 последовательный порт; 1x последовательный порт разъём

Сетевые контроллеры на узел: Intel® 82576 контроллер, Два-Порт; Gigabit Ethernet; 10/100/1000BASE-T поддержка
Сетевые порты LAN на узел: 2 RJ45 LAN порты; 1 RJ45 Выделенный LAN поддерживается IPMI
Слоты PCIe на узел: 1x PCI-E 2.0 x16
Удалённое управление IPMI на узел: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; Winbond® WPCM450 BMC

Конструкция и монтаж

Артикул: AS-2022TG-HLTRF
Бренд: Supermicro
Высота: 3.47" (88mm) / 11.22" (285mm)
Глубина: 28.5" (724mm) / 39.76" (1010mm)
Доступный Colors: Чёрный
Индикаторы: 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
Кнопки: 4x Питание On/Off кнопка; 4x UID кнопка

Масса брутто: 85 lbs / 38.6 kg
Модель: AS-2022TG-HLTRF
Модель шасси: SC827H-R1620BP
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Тип оборудования: Серверные системы
Форм-фактор: 2U Twin2 Стоечный
Ширина: 17.25" (438mm) / 26.38" (670mm)

Оперативная память

Контроль ошибок памяти на узел: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
Напряжение памяти на узел: 1.35V или 1.5V
Объём памяти на узел: 8 DIMM разъёмы; Поддержка до 256GB регистровая ECC 1866/1600/1333/1066 SDRAM в 8 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix

Объёмы модулей DIMM на узел: 1GB, 2GB, 4GB, 8GB, 16GB, 32GB
Тип памяти на узел: DDR3 1866/1600/1333/1066 MHz; регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход: 1000W Выход @ 100-120V, 12-10A, 50-60Hz; 1200W Выход @ 120-140V, 12-10A, 50-60Hz; 1620W Выход @ 180-240V, 10.5-8A, 50-60Hz
Блок питания: DC Выход: 1000W: +12V/84A; +5Vsb/4A; 1200W: +12V/100A; +5Vsb/4A; 1620W: +12V/150A; +5Vsb/4A
Блок питания: Блоки питания: 1620W высокий-efficiency резервируемое блок питания w/ PMBus
Блок питания: Сертификация: Platinum Сертифицированный; [ Проверка Отчёт ]
Вентиляторы: 4x 80mm PWM охлаждение вентиляторы

Индикаторы: CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
Контроль вентиляторов: до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
Контроль температуры: Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
Процессоры и сокет: Контроль напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, VBAT, HT, память, чипсет; CPU коммутация напряжение регулятор

Подсистема хранения

HDD отсек: 12x горячая замена 3.5" SATA HDD; (3 для каждый узел); Enterprise SATA HDD только рекомендуется

Процессорная подсистема

Ограничения процессорной подсистемы: Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W)
Процессоры и сокет: Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка

Чипсет: AMD чипсет SR5670 + SP5100

Управление и совместимость

Системная плата: Super H8DGT-HLF
Тип BIOS на узел: 16Mb SPI Flash ROM с AMI® BIOS

Функции BIOS на узел: Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка; SMBIOS 2.3

Условия эксплуатации

Соответствие RoHS: RoHS Соответствует

Условия эксплуатации и требования: Рабочая температура:; 10°C до 30°C (50°F до 86°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
