Артикул: AS-2022TC-BIBQRF
В наличии

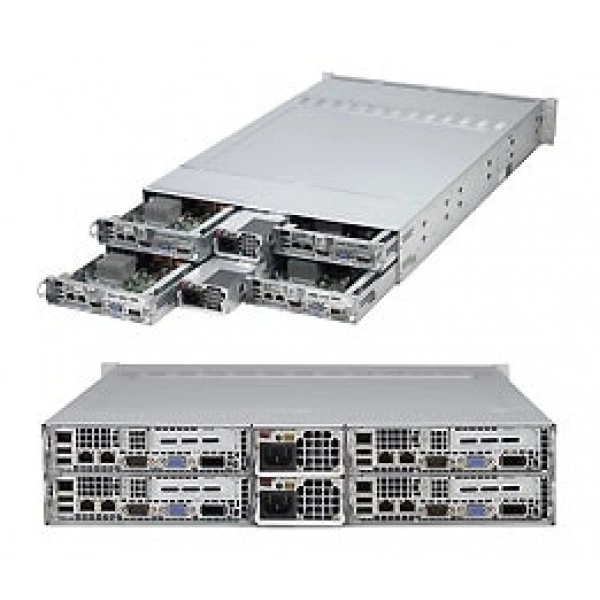

Сервер Supermicro AS-2022TC-BIBQRF 2U, DDR3, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-2022TC-BIBQRF
Supermicro AS-2022TC-BIBQRF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8DCT-IBQF.
Процессоры и сокет - Два 1207-pin сокет C32; Поддерживается два 8/6/4-Core готовность AMD Opteron? 4000 серия процессоры; HT3.0 Соединение поддержка.
Чипсет - AMD SR5670 + SP5100 Чипсет.
Тип памяти на узел - DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM на узел - 32GB, 16GB, 8GB, 4GB, 2GB, 1GB.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
При подборе фиксируют точное исполнение AS-2022TC-BIBQRF. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Технические особенности
- Системная плата: Super H8DCT-IBQF
- Процессоры и сокет: Два 1207-pin сокет C32; Поддерживается два 8/6/4-Core готовность AMD Opteron? 4000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет: AMD SR5670 + SP5100 Чипсет
- Объём памяти на узел: 12 DIMM разъёмы; Поддержка до 192GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 12 модули DIMM; Два канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix
- Тип памяти на узел: DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Вентиляторы: 4x PWM вентиляторы w/ Optimal Скорость вентилятора Управление
- Напряжение памяти на узел: 1.35V или 1.5V
- Блок питания: С Distributor: +5V: 30 Amp; +3.3V: 24 Amp; -12V: 0.6 Amp
- Индикаторы: 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
- Соответствие RoHS: RoHS Соответствует
- Объёмы модулей DIMM на узел: 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
- Индикаторы: CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
- Сетевые контроллеры на узел: Intel® 82576 контроллер, Два-Порт; Gigabit Ethernet; 10/100/1000BASE-T поддержка
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-2022TC-BIBQRF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro MCP-220-00043-0N, Supermicro RSC-R1U-E16R. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-2022TG-H6IBQRF. Этот вариант рассматривают для проекта со следующими требованиями: до 1620W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-2022TG-HLIBQRF. При подборе для другой конфигурации полезно проверить такое исполнение: до 1620W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Комплектация
В заявке на AS-2022TC-BIBQRF укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-220-00043-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-2022TC-BIBQRF
Интерфейсы и расширение
- Infiniband на узел
- Mellanox ConnectX QDR Infiniband 40Gbps Контроллер; 1 Внешний QSFP Infiniband Разъём
- Видеовыход VGA на узел
- Matrox G200eW 16MB DDR2; 1x VGA порт
- Интерфейсы SATA на узел
- AMD SP5100 (RAID 0, 1); 3x SATA2.0 (3Gb/s) Порты
- Контроллер Super I/O на узел
- Winbond® W83527 микросхема
- Порты USB на узел
- 4x USB 2.0 порты; 2x Задний, 1x разъём
- Последовательный порты на узел
- 1x Быстрый UART 16550 последовательный порт
- Сетевые контроллеры на узел
- Intel® 82576 контроллер, Два-Порт; Gigabit Ethernet; 10/100/1000BASE-T поддержка
- Сетевые порты LAN на узел
- 2 RJ45 LAN порты; 1 RJ45 Выделенный LAN поддерживается IPMI
- Слоты PCIe на узел
- 1x PCI-E 2.0 x16
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; Winbond® WPCM450 BMC
Конструкция и монтаж
- Артикул
- AS-2022TC-BIBQRF
- Бренд
- Supermicro
- Высота
- 3.47" (88mm) / 11.22" (285mm)
- Глубина
- 28.5" (724mm) / 39.76" (1010mm)
- Доступный Colors
- Чёрный
- Индикаторы
- 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
- Кнопки
- 4x Питание On/Off кнопка; 4x UID кнопка
- Масса брутто
- 85 lbs / 38.6 kg
- Модель
- AS-2022TC-BIBQRF
- Модель шасси
- CSE-827H-R1400B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Twin2 Стоечный
- Ширина
- 17.25" (438mm) / 26.38" (670mm)
Оперативная память
- Напряжение памяти на узел
- 1.35V или 1.5V
- Объём памяти на узел
- 12 DIMM разъёмы; Поддержка до 192GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 12 модули DIMM; Два канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix
- Объёмы модулей DIMM на узел
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
- Тип памяти на узел
- DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: AC Вход
- 1100W Выход @ 100-140V, 13.5-9.5A, 50-60Hz; 1400W Выход @ 180-240V, 9.5-7.0A, 50-60Hz
- Блок питания: DC Выход
- 1100W: +12V/92A; +5Vsb/4A; 1400W: +12V/116A; +5Vsb/4A
- Блок питания: Блоки питания
- 1400W высокий-efficiency (1+1) резервируемое блок питания с PMBus
- Блок питания: С Distributor
- +5V: 30 Amp; +3.3V: 24 Amp; -12V: 0.6 Amp
- Блок питания: Сертификация
- Gold Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 4x PWM вентиляторы w/ Optimal Скорость вентилятора Управление
- Индикаторы
- CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
- Контроль вентиляторов
- до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, VBAT, HT, память, чипсет; CPU коммутация напряжение регулятор
Подсистема хранения
- HDD отсек
- 3x 3.5" С горячей заменой SATA Жёсткий Отсеки для накопителей; (на узел); Enterprise SATA HDD только рекомендуется
Процессорная подсистема
- Процессоры и сокет
- Два 1207-pin сокет C32; Поддерживается два 8/6/4-Core готовность AMD Opteron? 4000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет
- AMD SR5670 + SP5100 Чипсет
Управление и совместимость
- Системная плата
- Super H8DCT-IBQF
- Тип BIOS на узел
- 16Mb SPI Flash ROM с AMI® BIOS
- Функции BIOS на узел
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка; SMBIOS 2.3
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 30°C (50°F до 86°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
