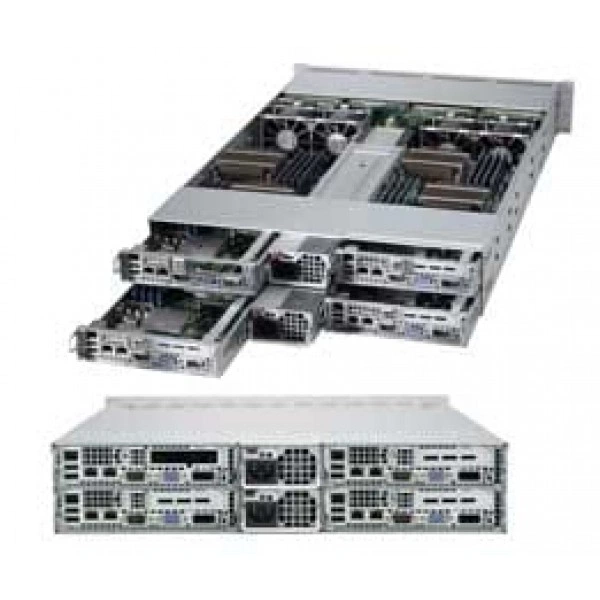

Сервер Supermicro AS-2022TG-HLIBQRF 2U, DDR3, IPMI

Артикул: AS-2022TG-HLIBQRF

В наличии

Сервер Supermicro AS-2022TG-HLIBQRF 2U, DDR3, IPMI

Name: Сервер Supermicro AS-2022TG-HLIBQRF 2U, DDR3, IPMI
Brand: Supermicro
SKU: AS-2022TG-HLIBQRF

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание сервера Supermicro AS-2022TG-HLIBQRF

Supermicro AS-2022TG-HLIBQRF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.

Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.

Системная плата - Super H8DGT-HLIBQF.

Процессоры и сокет - Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка.

Чипсет - AMD чипсет SR5690 + SP5100.

Ограничения процессорной подсистемы - Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W).

Объём памяти на узел - 8 DIMM разъёмы; Поддержка до 256GB регистровая ECC 1866/1600/1333/1066 SDRAM в 8 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix.

Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

При подборе фиксируют точное исполнение AS-2022TG-HLIBQRF. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.

Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

Технические особенности

Системная плата: Super H8DGT-HLIBQF
Процессоры и сокет: Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка
Чипсет: AMD чипсет SR5690 + SP5100
Ограничения процессорной подсистемы: Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W)
Объём памяти на узел: 8 DIMM разъёмы; Поддержка до 256GB регистровая ECC 1866/1600/1333/1066 SDRAM в 8 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix
Удалённое управление IPMI на узел: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; Winbond® WPCM450 BMC
Интерфейсы SATA на узел: AMD SP5100 (RAID 0, 1); 3x SATA2.0 (3Gb/s) Порты
Масса брутто: 85 lbs / 38.6 kg
HDD отсек: 12x горячая замена 3.5" SATA HDD; (3 для каждый узел); Enterprise SATA HDD только рекомендуется
Сетевые контроллеры на узел: Intel® 82576 контроллер, Два-Порт; Gigabit Ethernet; 10/100/1000BASE-T поддержка
Сетевые порты LAN на узел: 2 RJ45 LAN порты; 1 RJ45 Выделенный LAN поддерживается IPMI
Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
Блок питания: DC Выход: 1000W: +12V/84A; +5Vsb/4A; 1200W: +12V/100A; +5Vsb/4A; 1620W: +12V/150A; +5Vsb/4A
Видеовыход VGA на узел: Matrox G200 16MB DDR2; 1x VGA порт
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных

Применение

Супермикро AS-2022TG-HLIBQRF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.

В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro MCP-220-00043-0N, Supermicro RSC-R1U-E16R. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Конструкция

Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.

При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

Монтаж и эксплуатация

Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro AS-2022TC-HTRF4. В спецификации альтернативного проекта ориентиром служат параметры: ECC DDR3, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro AS-2122TC-H6RF4. Этот вариант рассматривают для проекта со следующими требованиями: ECC DDR3, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Комплектация

При подборе AS-2022TG-HLIBQRF согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются MCP-220-00043-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.

Технические характеристики AS-2022TG-HLIBQRF

Интерфейсы и расширение

Infiniband на узел: Mellanox Connect-X-2 QDR IB w/ один QSFP разъём
Видеовыход VGA на узел: Matrox G200 16MB DDR2; 1x VGA порт
Интерфейсы SATA на узел: AMD SP5100 (RAID 0, 1); 3x SATA2.0 (3Gb/s) Порты
Контроллер Super I/O на узел: Winbond® W83527 микросхема
Порты USB на узел: 5x USB 2.0 порты; 2x Задний, 2x разъём, и 1x Тип A

Последовательный порты на узел: 1x Быстрый UART 16550 последовательный порт; 1x последовательный порт разъём
Сетевые контроллеры на узел: Intel® 82576 контроллер, Два-Порт; Gigabit Ethernet; 10/100/1000BASE-T поддержка
Сетевые порты LAN на узел: 2 RJ45 LAN порты; 1 RJ45 Выделенный LAN поддерживается IPMI
Слоты PCIe на узел: 1x PCI-E 2.0 x16
Удалённое управление IPMI на узел: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; Winbond® WPCM450 BMC

Конструкция и монтаж

Артикул: AS-2022TG-HLIBQRF
Бренд: Supermicro
Высота: 3.47" (88mm) / 11.22" (285mm)
Глубина: 28.5" (724mm) / 39.76" (1010mm)
Доступный Colors: Чёрный
Индикаторы: 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
Кнопки: 4x Питание On/Off кнопка; 4x UID кнопка

Масса брутто: 85 lbs / 38.6 kg
Модель: AS-2022TG-HLIBQRF
Модель шасси: SC827H-R1620B
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Тип оборудования: Серверные системы
Форм-фактор: 2U Twin2 Стоечный
Ширина: 17.25" (438mm) / 26.38" (670mm)

Оперативная память

Контроль ошибок памяти на узел: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
Напряжение памяти на узел: 1.35V или 1.5V
Объём памяти на узел: 8 DIMM разъёмы; Поддержка до 256GB регистровая ECC 1866/1600/1333/1066 SDRAM в 8 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix

Объёмы модулей DIMM на узел: 1GB, 2GB, 4GB, 8GB, 16GB, 32GB
Тип памяти на узел: DDR3 1866/1600/1333/1066 MHz; регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход: 1000W Выход @ 100-120V, 12-10A, 50-60Hz; 1200W Выход @ 120-140V, 12-10A, 50-60Hz; 1620W Выход @ 180-240V, 10.5-8A, 50-60Hz
Блок питания: DC Выход: 1000W: +12V/84A; +5Vsb/4A; 1200W: +12V/100A; +5Vsb/4A; 1620W: +12V/150A; +5Vsb/4A
Блок питания: Блоки питания: 1620W высокий-efficiency резервируемое блок питания w/ PMBus
Блок питания: Сертификация: Platinum Сертифицированный; [ Проверка Отчёт ]
Вентиляторы: 4x 80mm PWM охлаждение вентиляторы

Индикаторы: CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
Контроль вентиляторов: до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
Контроль температуры: Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
Процессоры и сокет: Контроль напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, VBAT, HT, память, чипсет; CPU коммутация напряжение регулятор

Подсистема хранения

HDD отсек: 12x горячая замена 3.5" SATA HDD; (3 для каждый узел); Enterprise SATA HDD только рекомендуется

Процессорная подсистема

Ограничения процессорной подсистемы: Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W)
Процессоры и сокет: Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка

Чипсет: AMD чипсет SR5690 + SP5100

Управление и совместимость

Системная плата: Super H8DGT-HLIBQF
Тип BIOS на узел: 16Mb SPI Flash ROM с AMI® BIOS

Функции BIOS на узел: Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка; SMBIOS 2.3

Условия эксплуатации

Соответствие RoHS: RoHS Соответствует

Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
