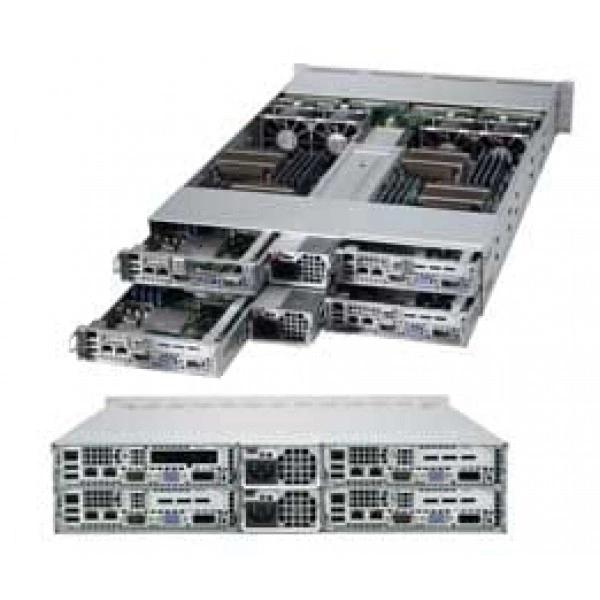

Сервер Supermicro AS-2022TG-H6IBQRF 2U, DDR3, IPMI

Артикул: AS-2022TG-H6IBQRF

В наличии

Сервер Supermicro AS-2022TG-H6IBQRF 2U, DDR3, IPMI

Name: Сервер Supermicro AS-2022TG-H6IBQRF 2U, DDR3, IPMI
Brand: Supermicro
SKU: AS-2022TG-H6IBQRF

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание сервера Supermicro AS-2022TG-H6IBQRF

Supermicro AS-2022TG-H6IBQRF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.

Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.

Системная плата - Super H8DGT-HLIBQF.

Процессоры и сокет - Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка.

Чипсет - AMD чипсет SR5690 + SP5100.

Ограничения процессорной подсистемы - Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W).

Объём памяти на узел - 8 DIMM разъёмы; Поддержка до 256GB регистровая ECC 1866/1600/1333/1066 SDRAM в 8 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.

При подборе фиксируют точное исполнение AS-2022TG-H6IBQRF. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.

Функциональные возможности

Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.

При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Технические особенности

Системная плата: Super H8DGT-HLIBQF
Процессоры и сокет: Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка
Чипсет: AMD чипсет SR5690 + SP5100
Ограничения процессорной подсистемы: Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W)
Объём памяти на узел: 8 DIMM разъёмы; Поддержка до 256GB регистровая ECC 1866/1600/1333/1066 SDRAM в 8 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Контроль ошибок памяти на узел: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
Infiniband на узел: Mellanox Connect-X-2 QDR IB w/ один QSFP разъём
Интерфейсы SAS на узел: LSI 6Gbps SAS 2108 w/ Аппаратные функции RAID поддержка, RAID 0, 1, 5 поддержка; 3x SAS2 (6Gb/s) Порты
Кнопки: 4x Питание On/Off кнопка; 4x UID кнопка
HDD отсек: 12x горячая замена 3.5" HDD (3 для каждый узел)
Модель: AS-2022TG-H6IBQRF
Контроль вентиляторов: до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
Порты USB на узел: 5x USB 2.0 порты; 2x Задний, 1x разъём (2x порты), и 1x Тип A
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных

Применение

Супермикро AS-2022TG-H6IBQRF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.

При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro RSC-R1U-E16R, Supermicro SNK-P0037P. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Конструкция

Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

Монтаж и эксплуатация

Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro AS-2022TC-HTRF4. При подборе для другой конфигурации полезно проверить такое исполнение: ECC DDR3, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro AS-2122TC-H6RF4. Этот вариант рассматривают для проекта со следующими требованиями: ECC DDR3, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Комплектация

Для исполнения AS-2022TG-H6IBQRF заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Монтажные принадлежности подбирают по месту установки.

Технические характеристики AS-2022TG-H6IBQRF

Интерфейсы и расширение

Infiniband на узел: Mellanox Connect-X-2 QDR IB w/ один QSFP разъём
Видеовыход VGA на узел: Matrox G200 16MB DDR2; 1x VGA порт
Интерфейсы SAS на узел: LSI 6Gbps SAS 2108 w/ Аппаратные функции RAID поддержка, RAID 0, 1, 5 поддержка; 3x SAS2 (6Gb/s) Порты
Контроллер Super I/O на узел: Winbond® W83527 микросхема
Порты USB на узел: 5x USB 2.0 порты; 2x Задний, 1x разъём (2x порты), и 1x Тип A

Последовательный порты на узел: 1x Быстрый UART 16550 последовательный порт; 1x последовательный порт разъём
Сетевые контроллеры на узел: Intel® 82576 контроллер, Два-Порт; Gigabit Ethernet; 10/100/1000BASE-T поддержка
Сетевые порты LAN на узел: 2 RJ45 LAN порты; 1 RJ45 Выделенный LAN поддерживается IPMI
Слоты PCIe на узел: 1x PCI-E 2.0 x16
Удалённое управление IPMI на узел: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; Winbond® WPCM450 BMC

Конструкция и монтаж

Артикул: AS-2022TG-H6IBQRF
Бренд: Supermicro
Высота: 3.47" (88mm) / 11.22" (285mm)
Глубина: 28.5" (724mm) / 39.76" (1010mm)
Доступный Colors: Чёрный
Индикаторы: 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
Кнопки: 4x Питание On/Off кнопка; 4x UID кнопка

Масса брутто: 85 lbs / 38.6 kg
Модель: AS-2022TG-H6IBQRF
Модель шасси: SC827HQ-R1620B
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Тип оборудования: Серверные системы
Форм-фактор: 2U Twin2 Стоечный
Ширина: 17.25" (438mm) / 26.38" (670mm)

Оперативная память

Контроль ошибок памяти на узел: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
Напряжение памяти на узел: 1.35V или 1.5V
Объём памяти на узел: 8 DIMM разъёмы; Поддержка до 256GB регистровая ECC 1866/1600/1333/1066 SDRAM в 8 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix

Объёмы модулей DIMM на узел: 1GB, 2GB, 4GB, 8GB, 16GB, 32GB
Тип памяти на узел: DDR3 1866/1600/1333/1066 MHz; регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход: 1000W Выход @ 100-120V, 12-10A, 50-60Hz; 1200W Выход @ 120-140V, 12-10A, 50-60Hz; 1620W Выход @ 180-240V, 10.5-8A, 50-60Hz
Блок питания: DC Выход: 1000W: +12V/84A; +5Vsb/4A; 1200W: +12V/100A; +5Vsb/4A; 1620W: +12V/150A; +5Vsb/4A
Блок питания: Блоки питания: 1620W высокий-efficiency резервируемое блок питания w/ PMBus
Блок питания: Сертификация: Platinum Сертифицированный; [ Проверка Отчёт ]
Вентиляторы: 4x 80mm PWM охлаждение вентиляторы

Индикаторы: CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
Контроль вентиляторов: до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
Контроль температуры: Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
Процессоры и сокет: Контроль напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, VBAT, HT, память, чипсет; CPU коммутация напряжение регулятор

Подсистема хранения

HDD отсек: 12x горячая замена 3.5" HDD (3 для каждый узел)

Процессорная подсистема

Ограничения процессорной подсистемы: Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W)
Процессоры и сокет: Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка

Чипсет: AMD чипсет SR5690 + SP5100

Управление и совместимость

Системная плата: Super H8DGT-HLIBQF
Тип BIOS на узел: 16Mb SPI Flash ROM с AMI® BIOS

Функции BIOS на узел: Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка; SMBIOS 2.3

Условия эксплуатации

Соответствие RoHS: RoHS Соответствует

Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
