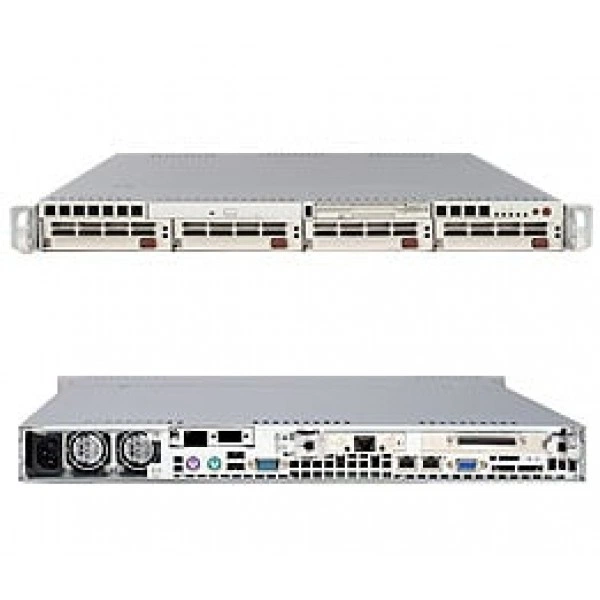

Сервер Supermicro AS-1020A-T 1U, IPMI, до 500W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-1020A-T
Supermicro AS-1020A-T - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - H8DAR-T.
Процессоры и сокет - Два 940-pin ZIF Разъёмы; Поддерживается до два Два-Core AMD Opteron? 200 серия процессоры; VRM x4.
Чипсет - HyperTransport Соединение; AMD 8132 HyperTransport PCI-X Tunnel; AMD 8111 HyperTransport I/O Hub.
Тип памяти - DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 256 MB, 512 MB, 1GB, 2GB, 4GB**.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
При подборе фиксируют точное исполнение AS-1020A-T. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Технические особенности
- Системная плата: H8DAR-T
- Процессоры и сокет: Два 940-pin ZIF Разъёмы; Поддерживается до два Два-Core AMD Opteron? 200 серия процессоры; VRM x4
- Чипсет: HyperTransport Соединение; AMD 8132 HyperTransport PCI-X Tunnel; AMD 8111 HyperTransport I/O Hub
- Тип памяти: DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 256 MB, 512 MB, 1GB, 2GB, 4GB**
- Сетевые порты LAN: 2 RJ45 LAN порт
- Функции BIOS: Plug and Play (PnP); SMBIOS 2.3; DMI 2.1; ACPI 1.0; Скорость вентилятора Управление
- Модель: AS-1020A-T
- Управление электропитанием: ACPI/API Управление питанием; Wake-On-LAN (WOL) разъём; Управление включением при восстановлении питания AC; Внутренний/Внешний modem remote ring-on
- Блок питания: Блоки питания: Cold-swappable 500W AC блок питания модуль с PFC
- Дополнительные функции: Разъём контроля вскрытия корпуса
- Блок питания: Дежурная линия +5V: 2.0 Amp
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Сетевые контроллеры: Broadcom® 5704 Два Порт Gigabit Ethernet Контроллер; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-1020A-T подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0061L, Supermicro CSE-RR1U-XLP. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-1020C-3. При подборе для другой конфигурации полезно проверить такое исполнение: высота: 1.7" (43mm), 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-6014H-32. Этот вариант рассматривают для проекта со следующими требованиями: DDR2, ECC DDR2. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Комплектация
Для исполнения AS-1020A-T заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются SNK-P0012, AOC-1UIPMI-B, AOC-1UIPMI-LANG. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-1020A-T
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- IDE
- Два ATA 133/100 EIDE каналы поддержка до четыре UDMA IDE устройства
- PCI-X
- 2x 64-бит 133/100MHz PCI-X (3.3V) слоты; (One слот для Полная высота / Half-length платы, один слот для Низкопрофильное исполнение / Half-length платы)
- Видеовыход VGA
- ATI Rage XL 8MB PCI Graphics Контроллер
- Интерфейс дисковода
- 1 Дисковод порт; 1.44 MB, 2.88 MB, 3-режим поддержка
- Интерфейсы SATA
- Marvell 88SX6041 Контроллер; 4-Порт SATA; Узел RAID 0, 1, JBOD; Четыре Последовательный ATA разъёмы; Четыре SATA hard накопители поддерживается
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Поддержка Zero Channel RAID
- Поддержка Zero-Channel RAID; (Плата not в комплекте)
- Порты USB
- FUCI; до 5 USB Порты 1.1 Соответствует
- Последовательный порты
- 2 Быстрый UART 16550 последовательный порты
- Сетевые контроллеры
- Broadcom® 5704 Два Порт Gigabit Ethernet Контроллер; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 LAN порт
- Удалённое управление IPMI
- Интеллектуальный Платформа Управление Интерфейс v.2.0+; (Опционально: 1UIPMI-B ) 1U Поддержка; (Опционально: 1UIPMI-B + 1UIPMI-LANG) для 3rd LAN порт поддержка с IPMI; RMM (Удалённое управление Модуль); (Плата not в комплекте)
Конструкция и монтаж
- Артикул
- AS-1020A-T
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 25.6" (650mm)
- Дисковая объединительная плата
- 4 x 3.5" SATA HDD Объединительная плата
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 36 lbs (16.4kg)
- Модель
- AS-1020A-T
- Модель шасси
- SC813T+-500
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 2.5 V только
- Объём памяти
- Восемь 184-pin DIMM разъёмы; Поддерживается до 16 GB DDR 400 MHz память или; Поддерживается до 16 GB DDR 333 MHz память или; Поддерживается до 32 GB DDR 266 MHz память; Один или Два(рекомендуется) канал память; For Один CPU: Память требуется be заполнены в the соседние память bank; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1GB, 2GB, 4GB**
- Тип памяти
- DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: +12Vall
- 39.0 Amp Максимум
- Блок питания: DC Выход
- 5V + 3.3V <= 160W
- Блок питания: Блоки питания
- Cold-swappable 500W AC блок питания модуль с PFC
- Блок питания: Входное напряжение AC
- 100 - 240V, 60-50Hz, 10 Amp Максимум
- Блок питания: Дежурная линия +5V
- 2.0 Amp
- Блок питания: Линия +3.3V
- 21.0 Amp
- Блок питания: Линия +5V
- 30.0 Amp
- Блок питания: Линия -12V
- 1.0 Amp
- Вентиляторы
- 4x 9cm 10,200 RPM охлаждение вентиляторы
- Дополнительные функции
- Разъём контроля вскрытия корпуса
- Индикаторы
- Индикатор перегрева
- Контроль вентиляторов
- Всего до 5-вентилятор состояние; 3-pin вентилятор скорость управление
- Контроль температуры
- Мониторинг для CPU, корпус, окружающая среда
- Процессоры и сокет
- Контроль напряжения ядер CPU, +3.3V, +5V, ±12V & battery напряжение; до 5 вентилятор состояние; Поддерживается Управление системой Утилита
Подсистема хранения
- CD-ROM
- TEAC Slim 24x CD-ROM накопитель
- Интерфейс дисковода
- TEAC 3.5" 1.44MB Slim Дисковод накопитель
- Поддержка горячей замены
- 4 x 3.5" горячая замена SATA Отсеки для накопителей с SAF-TE
Процессорная подсистема
- Процессоры и сокет
- Два 940-pin ZIF Разъёмы; Поддерживается до два Два-Core AMD Opteron? 200 серия процессоры; VRM x4
- Чипсет
- HyperTransport Соединение; AMD 8132 HyperTransport PCI-X Tunnel; AMD 8111 HyperTransport I/O Hub
Управление и совместимость
- Программные средства управления
- Опционально IPMI (Интеллектуальный Платформа Управление Интерфейс) 2.0; Super Doctor III; Сторожевой таймер
- Системная плата
- H8DAR-T
- Тип BIOS
- 4Mb Flash EEPROM с AMI® BIOS
- Управление электропитанием
- ACPI/API Управление питанием; Wake-On-LAN (WOL) разъём; Управление включением при восстановлении питания AC; Внутренний/Внешний modem remote ring-on
- Функции BIOS
- Plug and Play (PnP); SMBIOS 2.3; DMI 2.1; ACPI 1.0; Скорость вентилятора Управление
