Артикул: AS-1020C-3
В наличии

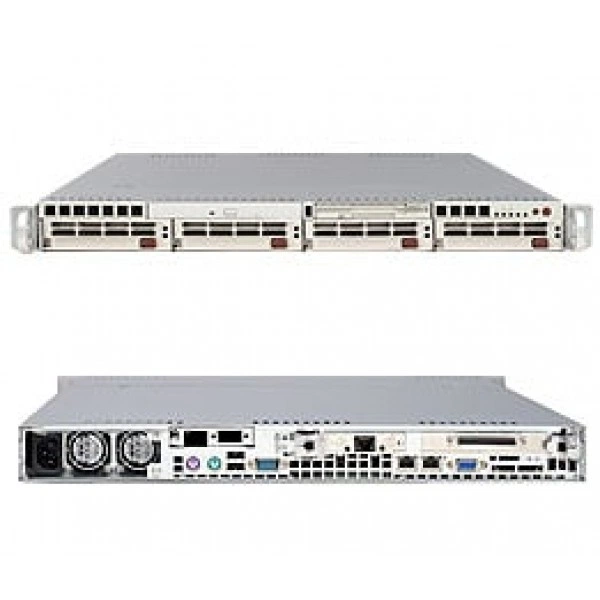

Сервер Supermicro AS-1020C-3 1U, IPMI, до 500W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-1020C-3
Supermicro AS-1020C-3 - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - H8DCR-3.
Процессоры и сокет - Два 940-pin ZIF Разъёмы; Поддерживается до два Два-Core AMD Opteron? 200 серия процессоры; Один CPU конфигурации are not рекомендуется; VRM x3.
Чипсет - nVidia nForce Pro 2200 (CK804); AMD 8132.
Тип памяти - DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 256 MB, 512 MB, 1GB, 2GB, 4GB**.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
При подборе фиксируют точное исполнение AS-1020C-3. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Технические особенности
- Системная плата: H8DCR-3
- Процессоры и сокет: Два 940-pin ZIF Разъёмы; Поддерживается до два Два-Core AMD Opteron? 200 серия процессоры; Один CPU конфигурации are not рекомендуется; VRM x3
- Чипсет: nVidia nForce Pro 2200 (CK804); AMD 8132
- Тип памяти: DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 256 MB, 512 MB, 1GB, 2GB, 4GB**
- Артикул: AS-1020C-3
- IDE: Два EIDE каналы поддержка до четыре UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA 100/133
- Контроллер Super I/O: Winbond 83627HG
- Сетевые контроллеры: Два Broadcom BCM5721 Gigabit LAN / Ethernet Controllers; Поддерживается 10Base-T, 100Base-TX, и 1000Base-T, RJ45 выход
- Контроль вентиляторов: Всего до 5-вентилятор состояние тахометр мониторинг; до five 3-pin вентилятор разъёмы
- Блок питания: Линия +12V: 39.0 Amp
- Клавиатура и мышь: PS/2 клавиатура и мышь порты
- Низкопрофильное исполнение / Half-length Слот: 64-бит 100MHz PCI-X (райзер плата pre-установлен) OR; PCI-E x8 (требуется опционально райзер плата CSE-RR1U-ELP); Примечание: Два процессоры are требуется для correct PCI-X расширение слот operation
- Блок питания: Дежурная линия +5V: 2.0 Amp
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-1020C-3 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0097L-02, Supermicro CSE-RR1U-EL. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-1020A-8. В спецификации альтернативного проекта ориентиром служат параметры: до 420W, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-6014H-32. В спецификации альтернативного проекта ориентиром служат параметры: DDR2, ECC DDR2. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Комплектация
При заказе согласуйте состав позиции AS-1020C-3 вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CSE-RR1U-EL, CSE-RR1U-ELP, SNK-P0012, AOC-1UIPMI-B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-1020C-3
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- IDE
- Два EIDE каналы поддержка до четыре UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA 100/133
- Видеовыход VGA
- 1 VGA порт
- Графическая подсистема
- ATI Rage XL 8MB
- Интерфейс дисковода
- 1 Дисковод порт, 1.44 MB
- Интерфейсы SAS
- Adaptec AIC-9410W SAS Контроллер; 8 SAS Порты (4 Внутренний, 4 Внешний); RAID 0, 1, 10; Zero-Channel RAID (опционально)
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627HG
- Низкопрофильное исполнение / Half-length Слот
- 64-бит 100MHz PCI-X (райзер плата pre-установлен) OR; PCI-E x8 (требуется опционально райзер плата CSE-RR1U-ELP); Примечание: Два процессоры are требуется для correct PCI-X расширение слот operation
- Полная высота / Half-length Слот
- 64-бит 133MHz PCI-X (райзер плата pre-preinstalled) OR; PCI-E x8 (требуется опционально райзер плата CSE-RR1U-EL)
- Порты USB
- FUCI; до 4 USB Порты 2.0 Соответствует, 1.1 Совместимый; 2 Задний Порты; 2 Внутренний Headers
- Последовательный Attached SCSI
- Встроенный Adaptec AIC-9410W(SAS) Контроллер; Два Последовательный Attached SCSI (SAS) порты (1 внутренний, 1 внешний); Каждый SAS порт поддерживается до 4 SAS / SATA накопители для a всего из до 8 SAS или SATA hard накопители
- Последовательный порты
- 1 Быстрый UART 16550 последовательный порт; 1 разъём
- Сетевые контроллеры
- Два Broadcom BCM5721 Gigabit LAN / Ethernet Controllers; Поддерживается 10Base-T, 100Base-TX, и 1000Base-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 LAN порты
- Тактовый генератор
- ICS8634
- Удалённое управление IPMI
- 1U поддержка: Интеллектуальный Платформа Управление Интерфейс v.2.0+ (Опционально: 1UIPMI-B); Удалённое управление Модуль; (Плата not в комплекте)
Конструкция и монтаж
- Артикул
- AS-1020C-3
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 25.6" (650mm)
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 38 lbs (17.2kg)
- Модель
- AS-1020C-3
- Модель шасси
- SC813TQ+-500
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Объединительная плата SAS
- 4 x 3.5" SAS HDD Объединительная плата
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 2.5 V только
- Объём памяти
- Восемь 184-pin DIMM разъёмы; Поддерживается до 16 GB DDR 400 MHz память или; Поддерживается до 32 GB DDR 333 MHz память или; Поддерживается до 32 GB DDR 266 MHz память; Один или Два (рекомендуется) канал поддержка памяти; For Один CPU: Память требуется be заполнены в CPU1 модули DIMM только; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1GB, 2GB, 4GB**
- Тип памяти
- DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: DC Выход
- 5V + 3.3V <= 160W
- Блок питания: Блоки питания
- Cold-swappable 500W AC блок питания модуль с PFC; [ 20-pin, (4-pin, 8-pin = 12V) ]
- Блок питания: Входное напряжение AC
- 100 - 240V, 60-50Hz, 10 Amp Максимум
- Блок питания: Дежурная линия +5V
- 2.0 Amp
- Блок питания: Линия +12V
- 39.0 Amp
- Блок питания: Линия +3.3V
- 21.0 Amp
- Блок питания: Линия +5V
- 30.0 Amp
- Блок питания: Линия -12V
- 1.0 Amp
- Вентиляторы
- 4x 10,200 RPM счётчик rotating вентиляторы
- Дополнительные функции
- Разъём контроля вскрытия корпуса; Контроль вскрытия корпуса
- Индикаторы
- CPU / Система Индикатор перегрева; Suspend-State Индикатор LED; +5V Дежурный режим Оповещение LED
- Контроль вентиляторов
- Всего до 5-вентилятор состояние тахометр мониторинг; до five 3-pin вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; I2C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +1.5V, +2.5V, +3.3V, +5V, ±12V, HyperTransport Соединение напряжение 1.2V, память напряжение 2.5V, 3.3V Дежурный режим, VBAT
Подсистема хранения
- CD-ROM
- Slim 24x CD-ROM накопитель
- Интерфейс дисковода
- 3.5" 1.44MB Slim Дисковод накопитель
- Поддержка горячей замены
- 4 x 3.5" горячая замена SCSI Отсеки для накопителей с SAF-TE
Процессорная подсистема
- Процессоры и сокет
- Два 940-pin ZIF Разъёмы; Поддерживается до два Два-Core AMD Opteron? 200 серия процессоры; Один CPU конфигурации are not рекомендуется; VRM x3
- Чипсет
- nVidia nForce Pro 2200 (CK804); AMD 8132
Управление и совместимость
- Системная плата
- H8DCR-3
- Тип BIOS
- 8Mb Flash EEPROM с AMI® BIOS; 49LF080A BIOS Микросхема
- Функции BIOS
- Plug and Play (PnP); SMBIOS 2.3; DMI 2.3; ACPI 2.0 / 1.0; BIOS Rescue Hot Keys; USB Клавиатура Поддержка
