Артикул: SYS-6014H-32
В наличии

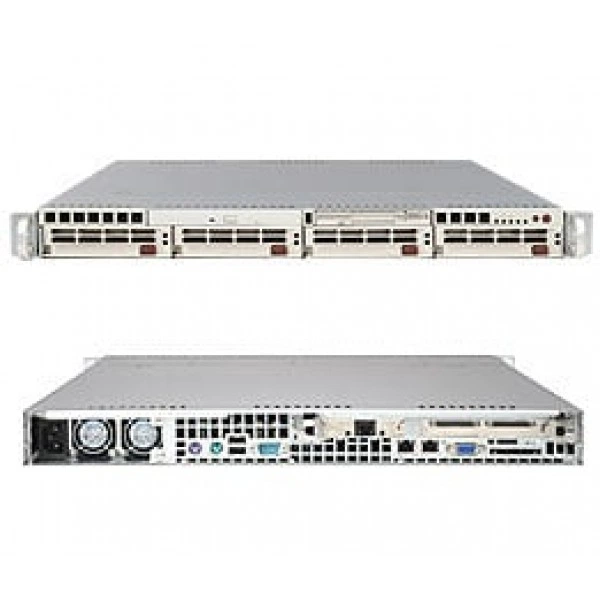

Сервер Supermicro SYS-6014H-32 1U, DDR2, ECC DDR2
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-6014H-32
Supermicro SYS-6014H-32 - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super X6DHR-3G2.
Системная шина - 800 MHz система bus.
Операционная система Программное обеспечение - Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы.
Объём памяти - Восемь 240-pin DIMM разъёмы Поддерживается до 16 GB DDR2 400MHz память Два-канал память bus Память требуется be заполнены в пары Один-rank модули are рекомендуется для 6+ DIMM поддержка.
Тип памяти - DDR2 400MHz buffered (регистровая) ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
При подборе фиксируют точное исполнение SYS-6014H-32. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Технические особенности
- Системная плата: Super X6DHR-3G2
- Системная шина: 800 MHz система bus
- Операционная система Программное обеспечение: Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы
- Объём памяти: Восемь 240-pin DIMM разъёмы Поддерживается до 16 GB DDR2 400MHz память Два-канал память bus Память требуется be заполнены в пары Один-rank модули are рекомендуется для 6+ DIMM поддержка
- Тип памяти: DDR2 400MHz buffered (регистровая) ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Последовательный порты: 2 Быстрый UART 16550 последовательный порты
- Видеовыход VGA: 1x VGA порт
- Чипсет: Intel® E7520 чипсет MCH + ICH5R + PXH +82546GB
- Модель: SYS-6014H-32
- Сетевые порты LAN: 2x RJ45 LAN порт
- Блок питания: Линия +3.3V: 21.0 Amp
- Контроль вентиляторов: Всего из five 3-pin вентилятор разъёмы 5x вентиляторы с состояние мониторинг Скорость вентилятора управление
- Индикаторы: Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Перегрев / Вентилятор Отказ LED
- Напряжение памяти: 1.8V только
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-6014H-32 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-RR1U-EL, Supermicro CSE-RR1U-XLP. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-6024H-32R. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 2U, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-6014P-82. В спецификации альтернативного проекта ориентиром служат параметры: до 560W, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Комплектация
В заявке на SYS-6014H-32 укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются CSE-PTFB-813, CSE-PT40, CSE-RR1U-EL, CSE-RR1U-ELP. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-6014H-32
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- IDE
- Два EIDE каналы поддержка до четыре UDMA IDE устройства Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100
- SAS Zero-Channel RAID
- RAID 0, 1, 5, 10, 50 Поддержка Zero-Channel RAID с Supermicro Все-In-One-ZCR Плата: AOC-SOZCR1 (Плата not в комплекте)
- Видеовыход VGA
- 1x VGA порт
- Графическая подсистема
- ATI Rage XL SVGA PCI видеовывод контроллер с 8 MB из видеовывод память
- Интерфейс дисковода
- 1 Дисковод контроллер; 1.44 MB, 2.88 MB, 3-режим поддержка
- Интерфейсы SAS
- Adaptec AIC9410: Adaptec 8-порт SAS Контроллер RAID 0, 1, JBOD поддержка; Два SAS порты (1 внутренний, 1 внешний) Каждый SAS порт поддерживается до 4 SAS / SATA накопители для a всего из до 8 SAS или SATA hard накопители
- Интерфейсы SATA
- ICH5R SATA 2-порт Контроллер RAID 0, 1, 10, JBOD поддержка
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627HF микросхема
- Порты USB
- 2x USB задний порты 2x USB внутренний разъёмы USB 2.0 Соответствует / 1.1 Соответствует
- Последовательный порты
- 2 Быстрый UART 16550 последовательный порты
- Сетевые контроллеры
- Intel® 82546GB Два Порт Gigabit Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2x RJ45 LAN порт
- Слоты PCIe и PCI-X
- 2 x Universal (SXB-E) слоты; [1x PCI-X 133MHz & PCI-X 100MHz]; OR; [2x PCI-E (x8); (Райзер платы CSE-RR1U-EL & CSE-RR1U-ELP требуется)]
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 (Опционально: AOC-IPMI20-E)
- Чипсет
- Intel® E7520 чипсет MCH + ICH5R + PXH +82546GB
Конструкция и монтаж
- Артикул
- SYS-6014H-32
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 25.6" (650mm)
- Дисковая объединительная плата
- 1x 1U SAS Жёсткий накопитель Объединительная плата
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Перегрев / Вентилятор Отказ LED
- Кнопки
- Питание On/Off кнопка Система Сброс кнопка
- Масса брутто
- 38 lbs (17.2kg)
- Модель
- SYS-6014H-32
- Модель шасси
- SC813T-500
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Порты
- 2x USB & DB9 COM порт tray (Опционально - в place из дисковод накопитель)
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 Один Устройство Данные Коррекция (SDDC)
- Напряжение памяти
- 1.8V только
- Объём памяти
- Восемь 240-pin DIMM разъёмы Поддерживается до 16 GB DDR2 400MHz память Два-канал память bus Память требуется be заполнены в пары Один-rank модули are рекомендуется для 6+ DIMM поддержка
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1GB, 2GB
- Тип памяти
- DDR2 400MHz buffered (регистровая) ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: DC Выход
- 5V + 3.3V <= 160W
- Блок питания: Блоки питания
- Cold-swappable 500W AC блок питания модуль с PFC; [ 20-pin, (4-pin, 8-pin = 12V) ]
- Блок питания: Входное напряжение AC
- 100 - 240V, 60-50Hz, 10 Amp Максимум
- Блок питания: Дежурная линия +5V
- 2.0 Amp
- Блок питания: Линия +12V
- 39.0 Amp
- Блок питания: Линия +3.3V
- 21.0 Amp
- Блок питания: Линия +5V
- 30.0 Amp
- Блок питания: Линия -12V
- 1.0 Amp
- Вентиляторы
- 2x 10cm blower вентиляторы
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём SDDC поддержка
- Индикаторы
- CPU Индикатор перегрева Система Индикатор перегрева
- Контроль вентиляторов
- Всего из five 3-pin вентилятор разъёмы 5x вентиляторы с состояние мониторинг Скорость вентилятора управление
- Контроль температуры
- Мониторинг для CPU, корпус, окружающая среда CPU тепловой защита поддержка Тепловой Мониторинг 2 поддержка
- Процессоры и сокет
- Контроль для CPU ядра, +3.3V, +5V, ±12V & +5V Дежурный режим CPU Core 3-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V - 1.6V Adjustable CPU clock частота ratio settings (через BIOS)
Подсистема хранения
- CD-ROM
- TEAC Slim 24x CD-ROM накопитель
- горячая замена
- 4x 3.5" горячая замена SAS отсеков для накопителей
- Интерфейс дисковода
- TEAC 3.5" 1.44MB Slim Дисковод накопитель
Процессорная подсистема
- Операционная система Программное обеспечение
- Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы
- Процессоры и сокет
- Два 604-pin FC-mPGA4 Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже: Xeon Два Core (Paxville) CPU с 2x2MB L2 Встроенный Расширенные Transfer кэш Xeon (Nocona) CPU с 1MB L2 Встроенный Расширенные Transfer кэш, до 3.60 GHz Xeon (Irwindale) CPU с 2MB L2 Встроенный Расширенные Transfer кэш, до 3.80 GHz Xeon LV (Низкий Напряжение) CPU, до 2.8 GHz
- Системная шина
- 800 MHz система bus
Управление и совместимость
- Системная плата
- Super X6DHR-3G2
- Тип BIOS
- 8Mb Flash EEPROM с Phoenix® BIOS
- Функции BIOS
- Plug and Play (PnP) SMBIOS 2.3 DMI 2.1 ACPI 1.0 Скорость вентилятора Управление
