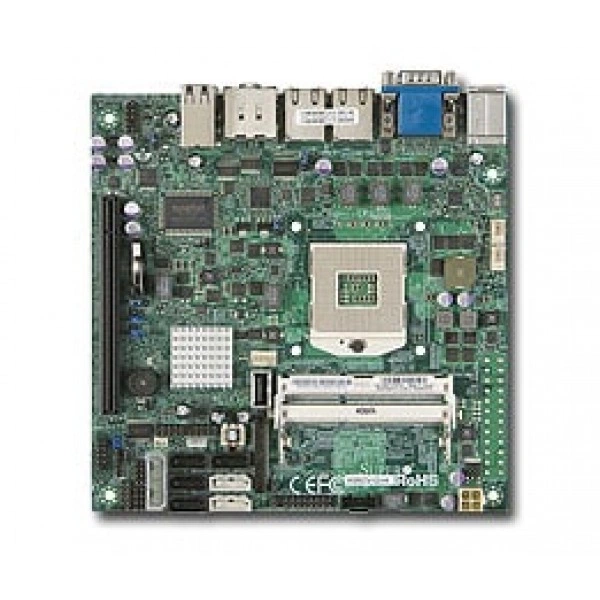

Материнская плата Supermicro X9SCV-QV4 (MBD-X9SCV-QV4-B) Mini-ITX, Celeron, DDR3

Основное описание материнской платы Supermicro X9SCV-QV4

Supermicro X9SCV-QV4 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Mini-ITX.

Габариты - 6.75" x 6.75", (17.15cm x 17.15cm).

Процессоры и сокет - сокет G2 (rPGA 988B) до 45W Intel® 2nd поколение Core i7/i5/i3, Celeron процессор B800 серия поддерживается, до 35W с Intel® 3rd поколение процессоры.

Объём памяти - 2x 204-pin DDR3 SODIMM разъёмы Поддерживается до 16 GB DDR3 non-ECC SO-модули DIMM.

Тип памяти - 1600/1333/1066MHz небуферизованная DDR3 SO-DIMM, 204-pin позолоченные контакты модули DIMM.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.

При подборе фиксируют точное исполнение MBD-X9SCV-QV4-B. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

Технические особенности

• Форм-фактор: Mini-ITX
• Габариты: 6.75" x 6.75", (17.15cm x 17.15cm)
• Процессоры и сокет: сокет G2 (rPGA 988B) до 45W Intel® 2nd поколение Core i7/i5/i3, Celeron процессор B800 серия поддерживается, до 35W с Intel® 3rd поколение процессоры
• Объём памяти: 2x 204-pin DDR3 SODIMM разъёмы Поддерживается до 16 GB DDR3 non-ECC SO-модули DIMM
• Тип памяти: 1600/1333/1066MHz небуферизованная DDR3 SO-DIMM, 204-pin позолоченные контакты модули DIMM
• Управление электропитанием: ACPI / ACPM Управление питанием Main Коммутатор Override Mechanism Пробуждение клавиатурой из режима Soft-Off Включение питания режим для AC питание восстановление
• Чипсет: Intel® QM67 чипсет
• HDMI: 2x HDMI порты
• LVDS: 1x LVDS разъём на плате
• Контроль напряжений: Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения.
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Совместимые операционные системы: ?
• Напряжение памяти: 1.5 V
• Индикаторы: CPU / Система Индикатор перегрева +5V Дежурный режим alert LED
• Бренд: Supermicro
• Модель: X9SCV-QV4-B
• Артикул: MBD-X9SCV-QV4-B
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X9SCV-QV4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.

В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X13SAV-PS. Для сопоставления аппаратных возможностей можно рассмотреть вариант: DDR5, количество ядер: до 14C. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

В качестве аналога рассмотрите Supermicro X11SBA-LN4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA-1170, IPMI. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

Комплектация

В спецификации поставки для MBD-X9SCV-QV4-B зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Требуемые подключения согласуют вместе с оборудованием системы.
