Артикул: MBD-X9SCV-Q-B
В наличии

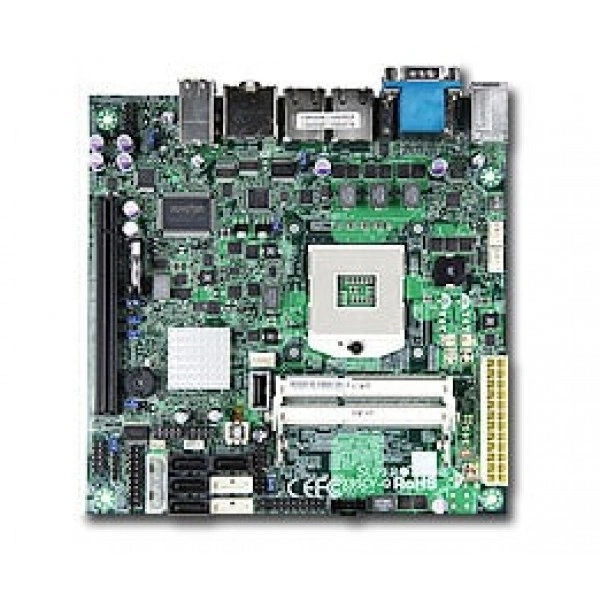

Материнская плата Supermicro X9SCV-Q (MBD-X9SCV-Q-B) Mini-ITX, Celeron, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X9SCV-Q
Supermicro X9SCV-Q - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.75" x 6.75", (17.15cm x 17.15cm).
Процессоры и сокет - сокет G2 (rPGA 988B) до 45W Intel® 2nd поколение Core i7/i5/i3, Celeron процессор B800 серия поддерживается.
Объём памяти - 2x 204-pin DDR3 SODIMM разъёмы Поддерживается до 16 GB DDR3 non-ECC SO-модули DIMM.
Тип памяти - 1333/1066MHz небуферизованная DDR3 SO-DIMM, 204-pin позолоченные контакты модули DIMM.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
При подборе фиксируют точное исполнение MBD-X9SCV-Q-B. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.75" x 6.75", (17.15cm x 17.15cm)
- Процессоры и сокет: сокет G2 (rPGA 988B) до 45W Intel® 2nd поколение Core i7/i5/i3, Celeron процессор B800 серия поддерживается
- Объём памяти: 2x 204-pin DDR3 SODIMM разъёмы Поддерживается до 16 GB DDR3 non-ECC SO-модули DIMM
- Тип памяти: 1333/1066MHz небуферизованная DDR3 SO-DIMM, 204-pin позолоченные контакты модули DIMM
- Дополнительные функции: Корпус вскрытие контроль Корпус вскрытие разъём
- Порты USB: 11x USB 2.0 порты всего; (6x задний + 4x через разъёмы + 1 Тип-A)
- Тип BIOS: 8Mb SPI Flash EEPROM с AMI BIOS
- Контроль вентиляторов: Всего из три 4-pin вентилятор разъёмы с поддержкой до 3 вентиляторы 5x вентиляторы с тахометр состояние мониторинг Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Исполнение Tower: CSE-731D-300B CSE-731i-300B CSE-732D-865B CSE-732D2-500B CSE-732D2-865B CSE-732D4-500B CSE-732D4-865B CSE-732D4F-500B CSE-732D4F-865B CSE-732i-500B CSE-732i-865B
- Слоты PCIe: 1 PCI-E x16 поколение 2 слот
- Интерфейсы SATA: 4x SATA2 (3Gb/s) w/ RAID 0, 1, 5, 10 2x SATA3 (6Gb/s) w/ RAID 0, 1; 6 SATA порты 6 SATA hard накопители поддерживается
- Чипсет: Intel® QM67 чипсет
- Сетевые порты LAN: 2x RJ45 Gigabit Ethernet LAN порты
- Бренд: Supermicro
- Модель: X9SCV-Q-B
- Артикул: MBD-X9SCV-Q-B
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X9SCV-Q подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CSE-731D-300B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X13SAV-PS. При подборе для другой конфигурации полезно проверить такое исполнение: DDR5, количество ядер: до 14C. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro X11SBA-F. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-1170, IPMI. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Комплектация
Комплектование позиции MBD-X9SCV-Q-B удобно проверить по перечню компонентов вашей системы до оформления заказа. Монтажные принадлежности подбирают по месту установки.
Технические характеристики MBD-X9SCV-Q-B
Идентификация
- Артикул
- MBD-X9SCV-Q-B
- Бренд
- Supermicro
- Модель
- X9SCV-Q-B
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Аудиоподсистема
- ALC 889 HD аудио
- Видеовыход VGA
- Intel встроенный graphics; 1x VGA порт
- Интерфейсы SATA
- 4x SATA2 (3Gb/s) w/ RAID 0, 1, 5, 10 2x SATA3 (6Gb/s) w/ RAID 0, 1; 6 SATA порты 6 SATA hard накопители поддерживается
- Контроллер Super I/O
- Nuvoton NCT6776F
- Порты USB
- 11x USB 2.0 порты всего; (6x задний + 4x через разъёмы + 1 Тип-A)
- Последовательные порты и разъёмы
- 1x Быстрый UART 16550 последовательный порт; 1x разъём
- Сетевые контроллеры
- Intel® 82579LM и 82574L, 2x Gigabit LAN порты Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2x RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCI-E x16 поколение 2 слот
- Чипсет
- Intel® QM67 чипсет
Конструкция и монтаж
- Габариты
- 6.75" x 6.75", (17.15cm x 17.15cm)
- Исполнение Mid-Tower
- CSE-731D-300B CSE-731i-300B CSE-732D-865B CSE-732D2-500B CSE-732D2-865B CSE-732D4-500B CSE-732D4-865B CSE-732D4F-500B CSE-732D4F-865B CSE-732i-500B CSE-732i-865B
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Особенности и ограничения шасси
- To поддержка the new поколение Intel® Xeon® процессор-based материнские платы, a Revision K корпус is рекомендуется для most models. Please talk до your sales representative или follow the соединение для details.
- Совместимые операционные системы
- ?
- Форм-фактор
- Mini-ITX
Оперативная память
- Напряжение памяти
- 1.5 V
- Объём памяти
- 2x 204-pin DDR3 SODIMM разъёмы Поддерживается до 16 GB DDR3 non-ECC SO-модули DIMM
- Объёмы модулей DIMM
- 8GB, 4GB, 2GB, 1GB
- Тип памяти
- 1333/1066MHz небуферизованная DDR3 SO-DIMM, 204-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём
- Индикаторы
- CPU / Система Индикатор перегрева +5V Дежурный режим alert LED
- Контроль вентиляторов
- Всего из три 4-pin вентилятор разъёмы с поддержкой до 3 вентиляторы 5x вентиляторы с тахометр состояние мониторинг Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль напряжений
- Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения.
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка FC температура измерение logic
Процессорная подсистема
- Процессоры и сокет
- сокет G2 (rPGA 988B) до 45W Intel® 2nd поколение Core i7/i5/i3, Celeron процессор B800 серия поддерживается
Управление и совместимость
- Программные средства управления
- SuperDoctor® III Сторожевой таймер NMI
- Тип BIOS
- 8Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI / ACPM Управление питанием Main Коммутатор Override Mechanism Пробуждение клавиатурой из режима Soft-Off Включение питания режим для AC питание восстановление Внутренний/Внешний modem ring-on
- Функции BIOS
- ACPI 1.0 / 2.0 Plug and Play (PnP) SMBIOS 2.3 UEFI USB Клавиатура поддержка
