Артикул: MBD-X9SCI-LN4-B
В наличии

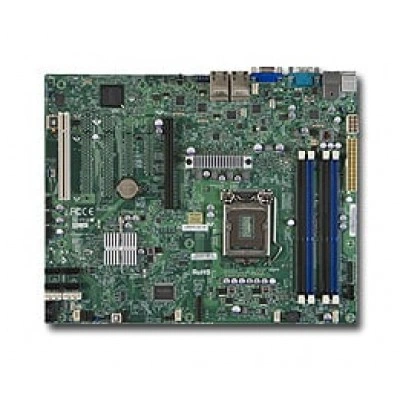

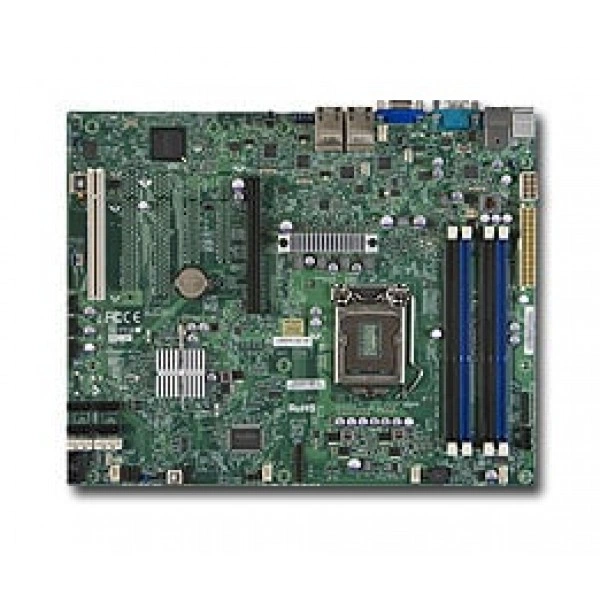

Материнская плата Supermicro X9SCI-LN4 (MBD-X9SCI-LN4-B) ATX, LGA 1155, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X9SCI-LN4
Supermicro X9SCI-LN4 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - ATX.
Габариты - 12" x 9.6", (30.48cm x 24.4 cm).
Процессоры и сокет - Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры *** * сокет H2 (LGA 1155).
Объём памяти - 4x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM).
Тип памяти - 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
При подборе фиксируют точное исполнение MBD-X9SCI-LN4-B. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Технические особенности
- Форм-фактор: ATX
- Габариты: 12" x 9.6", (30.48cm x 24.4 cm)
- Процессоры и сокет: Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры *** * сокет H2 (LGA 1155)
- Объём памяти: 4x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM)
- Тип памяти: 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Сетевые контроллеры: Intel® 82574L, 4x Gigabit LAN порты Виртуальный Машина Устройство Очереди Высокий efficient I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Контроль вентиляторов: Всего из 5 вентилятор разъёмы с поддержкой до 5 вентиляторы Five 4-pin вентилятор разъёмы 5x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль напряжений: Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V
- Объёмы модулей DIMM: 8GB, 4GB, 2GB, 1GB
- Управление электропитанием: ACPI / ACPM Управление питанием Main Коммутатор Override Mechanism Включение питания режим для AC питание восстановление Внутренний/Внешний modem ring-on
- Поддержка DOM: 1x DOM (Disk on Module) разъём питания
- Функции BIOS: DMI (SMBIOS) 2.7 ACPI 4.0 PCI 2.3 USB Клавиатура поддержка
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка FC температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
- Напряжение памяти: 1.5 V, 1.35V
- Бренд: Supermicro
- Модель: X9SCI-LN4-B
- Артикул: MBD-X9SCI-LN4-B
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X9SCI-LN4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CSE-113MTQ-330CB. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X9SCL. В спецификации альтернативного проекта ориентиром служат параметры: uATX, uATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X9SCM. Этот вариант рассматривают для проекта со следующими требованиями: uATX, uATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Комплектация
В спецификации поставки для MBD-X9SCI-LN4-B зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Монтажные принадлежности подбирают по месту установки.
Технические характеристики MBD-X9SCI-LN4-B
Идентификация
- Артикул
- MBD-X9SCI-LN4-B
- Бренд
- Supermicro
- Модель
- X9SCI-LN4-B
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- BMC встроенный Matrox G200; 1x VGA порт
- Интерфейсы SATA
- SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1; 6x SATA порты всего (4x 3Gb, 2x 6Gb)
- Контроллер Super I/O
- Nuvoton WPCM450RA0BX
- Поддержка DOM
- 1x DOM (Disk on Module) разъём питания
- Поддержка TPM
- 1x TPM Разъём
- Порты USB
- 8x USB 2.0 порты всего; (2x задний + 6x через разъём)
- Последовательные порты и разъёмы
- 2x Быстрый UART 16550 последовательный порт; (один разъём и один задний порт)
- Сетевые контроллеры
- Intel® 82574L, 4x Gigabit LAN порты Виртуальный Машина Устройство Очереди Высокий efficient I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 4x RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 (x16) PCI-E 3.0 слот*** 1 PCI 32-бит слот
- Чипсет
- Intel® C204 PCH чипсет
Конструкция и монтаж
- 1U Корпус
- CSE-113MTQ-330CB CSE-113MTQ-R400CB CSE-512F-350B CSE-512F-441B CSE-811TQ-441B CSE-813MTQ-350C CSE-813MTQ-441CB
- Габариты
- 12" x 9.6", (30.48cm x 24.4 cm)
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Особенности и ограничения шасси
- To поддержка the new поколение Intel® Xeon® процессор-based материнские платы, a Revision K корпус is рекомендуется для most models. Please talk до your sales representative или follow the соединение для details.
- Совместимые операционные системы
- ?
- Форм-фактор
- ATX
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.5 V, 1.35V
- Объём памяти
- 4x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM)
- Объёмы модулей DIMM
- 8GB, 4GB, 2GB, 1GB
- Тип памяти
- 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём
- Индикаторы
- CPU / Система Индикатор перегрева +5V Дежурный режим alert LED
- Контроль вентиляторов
- Всего из 5 вентилятор разъёмы с поддержкой до 5 вентиляторы Five 4-pin вентилятор разъёмы 5x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль напряжений
- Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка FC температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры *** * сокет H2 (LGA 1155)
Управление и совместимость
- Программные средства управления
- SuperDoctor® III Сторожевой таймер NMI
- Тип BIOS
- 32Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI / ACPM Управление питанием Main Коммутатор Override Mechanism Включение питания режим для AC питание восстановление Внутренний/Внешний modem ring-on
- Функции BIOS
- DMI (SMBIOS) 2.7 ACPI 4.0 PCI 2.3 USB Клавиатура поддержка
