Артикул: MBD-X9QR7-TF-JBOD-B
В наличии

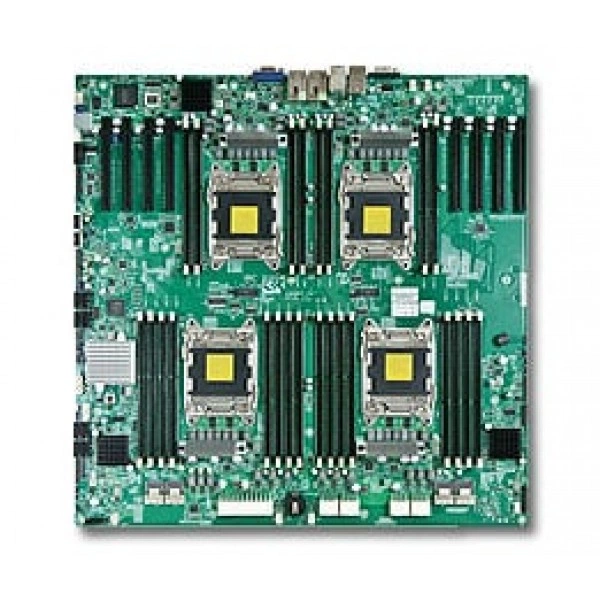

Материнская плата Supermicro X9QR7-TF-JBOD (MBD-X9QR7-TF-JBOD-B) специальный форм-фактор, LGA 2011, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X9QR7-TF-JBOD
Supermicro X9QR7-TF-JBOD - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 17" x 17" (43.2cm x 43.2cm).
Процессоры и сокет - Intel® Xeon® процессор E5-4600 v2; (12-Core)** или E5-4600 (8-Core); семейство Четыре сокет R (LGA 2011); ** BIOS rev. 3.0 или новее is needed до поддержка Ivy Bridge-EP 4S.
кэш - до 30MB.
Системная шина - QPI до 8 GT/s.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
При подборе фиксируют точное исполнение MBD-X9QR7-TF-JBOD-B. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 17" x 17" (43.2cm x 43.2cm)
- Процессоры и сокет: Intel® Xeon® процессор E5-4600 v2; (12-Core)** или E5-4600 (8-Core); семейство Четыре сокет R (LGA 2011); ** BIOS rev. 3.0 или новее is needed до поддержка Ivy Bridge-EP 4S.
- кэш: до 30MB
- Системная шина: QPI до 8 GT/s
- Интерфейсы SAS: SAS2 через Broadcom 2308 SW RAID 0, 1, 10 поддержка; 16x SAS2 порты (6Gb/s)
- Порты USB: 10x USB 2.0 порты всего; (4x задний + 4x через разъём + 2x Тип A)
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Индикаторы: CPU / Система Индикатор перегрева
- Слоты PCIe: 8x PCI-E 3.0 x16 слоты (Всего) 1x PCI-E 3.0 x8 (в x16) слот
- Контроллер Super I/O: Nuvoton W83527HG
- Управление электропитанием: ACPI / APM Управление питанием Main Коммутатор Override Mechanism Автоматическое отключение вентилятора CPU в спящем режиме Включение питания режим для AC питание восстановление
- Контроль вентиляторов: 8x 4-pin вентилятор разъёмы (до 8 вентиляторы) 8x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Объёмы модулей DIMM: 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
- Бренд: Supermicro
- Модель: X9QR7-TF-JBOD-B
- Артикул: MBD-X9QR7-TF-JBOD-B
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X9QR7-TF-JBOD подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0097L-02, Supermicro CSE-418E16-R1K62B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X9SRG-F. Этот вариант рассматривают для проекта со следующими требованиями: DDR3, специальный форм-фактор. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro X9SRE-3F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ATX, DDR3. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Комплектация
При подборе MBD-X9QR7-TF-JBOD-B согласуйте комплект оборудования с проектной схемой монтажа и подключений. Монтажные принадлежности подбирают по месту установки.
Технические характеристики MBD-X9QR7-TF-JBOD-B
Идентификация
- Артикул
- MBD-X9QR7-TF-JBOD-B
- Бренд
- Supermicro
- Модель
- X9QR7-TF-JBOD-B
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- AHCI SATA
- SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1; 2x SATA 3.0 порты (6Gb/s) 4x SATA 2.0 порты (3Gb/s)
- SCU SATA
- SATA 2.0 3Gb/s с RAID 0, 1, 10; 4x SATA 2.0 порты (3Gb/s)
- Видеовыходы
- Matrox G200 (Nuvoton WPCM450 BMC); 1x VGA порт
- Интерфейсы SAS
- SAS2 через Broadcom 2308 SW RAID 0, 1, 10 поддержка; 16x SAS2 порты (6Gb/s)
- Контроллер Super I/O
- Nuvoton W83527HG
- Поддержка DOM
- 1 DOM (Disk on Module) разъём питания
- Порты USB
- 10x USB 2.0 порты всего; (4x задний + 4x через разъём + 2x Тип A)
- Последовательные порты и разъёмы
- 2x Быстрый UART 16550 порты: 1 задний и 1 разъём
- Сетевые контроллеры
- Intel® X540 Два Порт 10GBase-T Виртуальный Машина Устройство Очереди снижение I/O накладные расходы Поддерживается 10GBase-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8291F PHY (выделенный IPMI)
- Сетевые порты LAN
- 2x RJ45 10GBase-T порты 1x RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 8x PCI-E 3.0 x16 слоты (Всего) 1x PCI-E 3.0 x8 (в x16) слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC
- Чипсет
- Intel® C602 чипсет
Конструкция и монтаж
- Tower / 4U Стоечный
- CSE-418E16-R1K62B CSE-418E16-R1K62B2 CSE-848A-R1K62B CSE-848E16-R1K62B (rev. M требуется, Воздушный кожух MCP-310-84805-0B)
- Габариты
- 17" x 17" (43.2cm x 43.2cm)
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Особенности и ограничения шасси
- To поддержка the new поколение Intel® Xeon® процессор-based материнские платы, Revision M корпус is рекомендуется. Please talk до your sales representative для details.
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- 24x 240-pin DDR3 слотов DIMM Поддерживается до 768GB* DDR3 ECC Регистровая память (RDIMM) в 24 слотов DIMM Поддерживается до 768GB 1333MHz ECC LRDIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.5 V, 1.35 V
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
- Тип памяти
- 1866/1600/1333/1066/800MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём SDDC Поддержка
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- 8x 4-pin вентилятор разъёмы (до 8 вентиляторы) 8x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль напряжений
- Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 5 Фаза-коммутация напряжение регулятор
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 8x Вентилятор Разъёмы I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
Процессорная подсистема
- кэш
- до 30MB
- Процессоры и сокет
- Intel® Xeon® процессор E5-4600 v2; (12-Core)** или E5-4600 (8-Core); семейство Четыре сокет R (LGA 2011); ** BIOS rev. 3.0 или новее is needed до поддержка Ivy Bridge-EP 4S.
- Системная шина
- QPI до 8 GT/s
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III Сторожевой таймер NMI Опционально IPMI 1.5 / 2.0
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI / APM Управление питанием Main Коммутатор Override Mechanism Автоматическое отключение вентилятора CPU в спящем режиме Включение питания режим для AC питание восстановление
- Функции BIOS
- Plug and Play (PnP) APM 1.2 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 USB Клавиатура поддержка SMBIOS 2.7.1UEFI 2.3.1
