Артикул: MBD-X8STi-LN4-O
В наличии

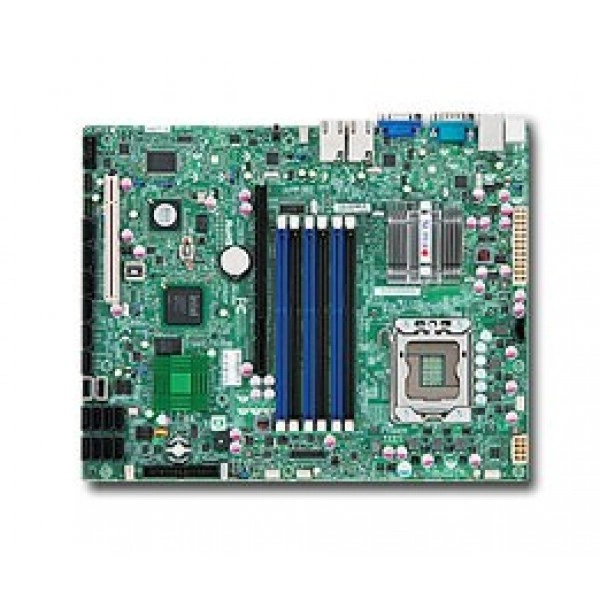

Материнская плата Supermicro X8STi-LN4 (MBD-X8STi-LN4-O) ATX, LGA 1366, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X8STi-LN4
Supermicro X8STi-LN4 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - ATX.
Габариты - 12" x 9.6" (30.5cm x 24.4cm).
Процессоры и сокет - LGA 1366 сокет Intel® Core™ i7 990X, i7-980X, i7-975 и i7-965 Extreme Edition Intel® Core™ i7 серия Intel® Xeon® 5600/5500 серия Intel® Xeon® 3600/3500 серия.
Системная шина - QPI (до 6.4 GT/s).
Объём памяти - Поддерживается до 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память Три Channel память bus 6 DIMM разъёмы.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
При подборе фиксируют точное исполнение MBD-X8STi-LN4-O. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Технические особенности
- Форм-фактор: ATX
- Габариты: 12" x 9.6" (30.5cm x 24.4cm)
- Процессоры и сокет: LGA 1366 сокет Intel® Core™ i7 990X, i7-980X, i7-975 и i7-965 Extreme Edition Intel® Core™ i7 серия Intel® Xeon® 5600/5500 серия Intel® Xeon® 3600/3500 серия
- Системная шина: QPI (до 6.4 GT/s)
- Объём памяти: Поддерживается до 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память Три Channel память bus 6 DIMM разъёмы
- Тип памяти: 1333 / 1066 / 800MHz Un- Buffered ECC / non-ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Контроллер Super I/O: Winbond 83627DHG микросхема
- Последовательные порты и разъёмы: 1x Быстрый UART 16550 последовательный порт 1x внутренний разъём
- Панель внешних интерфейсов: ?
- Интерфейсы SATA: Intel ICH10R SATA (3.0Gbps) Контроллер RAID 0, 1, 5, 10 поддержка (Windows) RAID 0, 1, 10 поддержка (Linux); 6 SATA порты 6 SATA hard накопители поддерживается
- Клавиатура и мышь: PS/2 клавиатура и мышь порты
- Tower / 4U: CSE-747TQ-R1400B
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Порты USB: 2x USB задний порты 2x USB на плате 2x USB внутренний разъём(4 порты) Всего 8 USB 2.0 Соответствует
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X8STi-LN4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CSE-512-200B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X8STi-3F. При подборе для другой конфигурации полезно проверить такое исполнение: IPMI, ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X8STi-3F. В спецификации альтернативного проекта ориентиром служат параметры: IPMI, ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Комплектация
При заказе согласуйте состав позиции MBD-X8STi-LN4-O вместе с монтажными принадлежностями для выбранной установки. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики MBD-X8STi-LN4-O
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- Matrox G200eW 16 MB DDR2; 1x VGA порт
- Интерфейс дисковода
- 1 Дисковод контроллер; 1.44 MB
- Интерфейсы SATA
- Intel ICH10R SATA (3.0Gbps) Контроллер RAID 0, 1, 5, 10 поддержка (Windows) RAID 0, 1, 10 поддержка (Linux); 6 SATA порты 6 SATA hard накопители поддерживается
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627DHG микросхема
- Порты USB
- 2x USB задний порты 2x USB на плате 2x USB внутренний разъём(4 порты) Всего 8 USB 2.0 Соответствует
- Последовательные порты и разъёмы
- 1x Быстрый UART 16550 последовательный порт 1x внутренний разъём
- Сетевые контроллеры
- 4x Intel® 82574L Gigabit Ethernet Controllers Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 4x RJ45 LAN порты
- Слоты PCI
- 1x 32-бит PCI слот
- Слоты PCIe
- 1 (x16) PCI-e 2.0 слот 1 (x8) PCI-e слот
- Тактовый генератор
- CK505
- Чипсет
- Intel® X58 Express чипсет ICH10R
Конструкция и монтаж
- 1U Корпус
- CSE-512-200B CSE-512C-260 CSE-512F-260 CSE-512L-260B CSE-811i-260 CSE-811i-280 CSE-811i-300 CSE-811T-260 CSE-811T-300 CSE-811TQ-280 CSE-813MT-300C CSE-813MTQ-280C
- Tower / 4U Стоечный
- CSE-747TQ-R1400B
- Артикул
- MBD-X8STi-LN4-O
- Бренд
- Supermicro
- Габариты
- 12" x 9.6" (30.5cm x 24.4cm)
- Модель
- X8STi-LN4-O
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Оптимизированный Корпус Примечание:
- Дополнительные компоненты может be требуется
- Особенности и ограничения шасси
- To поддержка the new поколение Intel® Xeon® процессор-based материнские платы, a Revision K корпус is рекомендуется для most models. Please talk до your sales representative или follow the соединение для details.
- Панель внешних интерфейсов
- ?
- Совместимые операционные системы
- ?
- Форм-фактор
- ATX
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)
- Напряжение памяти
- 1.5 V
- Объём памяти
- Поддерживается до 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память Три Channel память bus 6 DIMM разъёмы
- Объёмы модулей DIMM
- 256MB, 512MB, 1GB, 2GB, 4GB
- Тип памяти
- 1333 / 1066 / 800MHz Un- Buffered ECC / non-ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём
- Индикаторы
- CPU / Система Индикатор перегрева +5V Дежурный режим alert LED
- Контроль вентиляторов
- Всего из шесть вентилятор разъёмы с поддержкой до 6 вентиляторы Шесть 4-pin вентилятор разъёмы 6x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль напряжений
- Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 6-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка FC температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
Процессорная подсистема
- Процессоры и сокет
- LGA 1366 сокет Intel® Core™ i7 990X, i7-980X, i7-975 и i7-965 Extreme Edition Intel® Core™ i7 серия Intel® Xeon® 5600/5500 серия Intel® Xeon® 3600/3500 серия
- Системная шина
- QPI (до 6.4 GT/s)
Управление и совместимость
- Программные средства управления
- SuperDoctor® III Сторожевой таймер NMI
- Тип BIOS
- 32Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI / ACPM Управление питанием Main Коммутатор Override Mechanism Wake-On-LAN (WOL) разъём Пробуждение клавиатурой из режима Soft-Off Включение питания режим для AC питание восстановление Внутренний/Внешний modem ring-on
- Функции BIOS
- DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 USB Клавиатура поддержка SMBIOS 2.3
Условия эксплуатации
- Условия эксплуатации и требования
- Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
