Артикул: MBD-X14SRA-F
В наличии

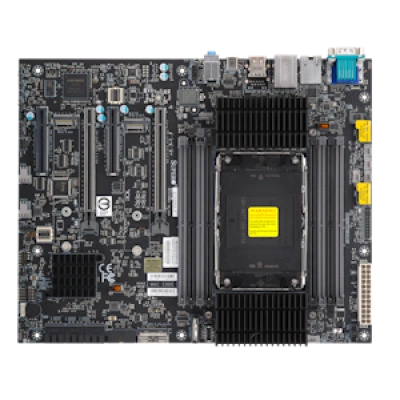

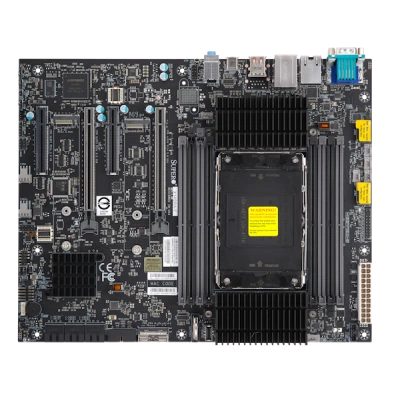

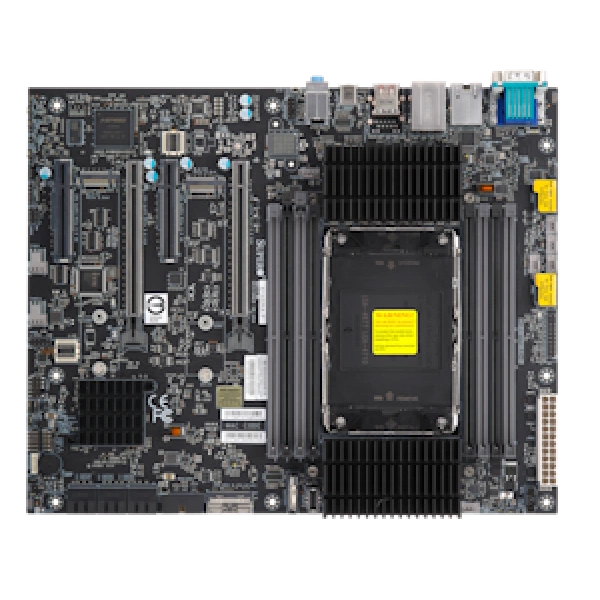

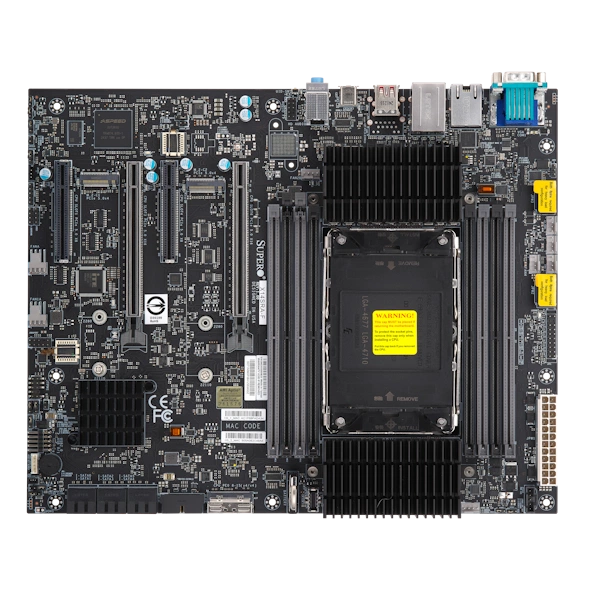

Материнская плата Supermicro X14SRA-F (MBD-X14SRA-F) ATX, LGA 4710-2, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X14SRA-F
Supermicro X14SRA-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - ATX.
Габариты - 12" x 9.6" (30.48cm x 24.384cm).
Процессоры и сокет - Один E2 (LGA 4710-2); Intel® Xeon® 600 процессор для Рабочая станция.
Количество ядер - до 86C.
Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
При подборе фиксируют точное исполнение MBD-X14SRA-F. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Технические особенности
- Форм-фактор: ATX
- Габариты: 12" x 9.6" (30.48cm x 24.384cm)
- Процессоры и сокет: Один E2 (LGA 4710-2); Intel® Xeon® 600 процессор для Рабочая станция
- Количество ядер: до 86C
- Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
- Модель: X14SRA-F
- Поддержка TPM: 1 TPM 2.0 Разъём; 1 TPM 2.0 на плате
- Контроль температуры: CPU температура; GPU температура; Память температура; NVMe температура; PCH температура; Peripheral температура; Система температура
- Чипсет: Intel® W890
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Дополнительные функции: Корпус вскрытие контроль; CPU тепловой защита поддержка; Платформа Environment Управление Интерфейс (PECI)/(TSI); Питание питание мониторинг
- Порты USB: 1 USB 3.2 Gen2x2 Тип-C порты (Задний); 4 USB 3.2 Gen2x1 Тип-A порты (Задний); 1 USB 3.2 Gen2x2 Тип-C порты (Разъём); 2 USB 3.2 Gen1 Тип-A порты (Разъём); 1 USB 2 Тип-A порты (Разъём)
- Функции BIOS: Plug and Play (PnP); ACPI 6.5; SMBIOS 3.7 или новее; Пробуждение по часам реального времени RTC; UEFI 2.9; Автоматическое определение райзера
- Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X14SRA-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X14SRG-TF. При подборе для другой конфигурации полезно проверить такое исполнение: специальный форм-фактор, количество ядер: до 86C/172T. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro H14SSL-N. Этот вариант рассматривают для проекта со следующими требованиями: SP5, количество ядер: до 192C/384T. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Комплектация
При подборе MBD-X14SRA-F согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются SKT-1543H-0000-LTS, SKT-1544H-0000-LTS, MCP-260-00203-0B, CBL-0044L. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X14SRA-F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Аудиоподсистема
- 7.1 HD Аудио
- Видеовыходы
- 1 VGA порты (Задний)
- Интерфейсы SATA
- 6 SATA (6Gbps); RAID 0/1/5/10 поддержка
- Конфигурация PCIe
- 2 PCIe 5.0 x8 слоты, с открытой задней частью; 2 PCIe 5.0 x16 слоты, защитное металлическое усиление, поддержка 2 трёхслотовые/двухслотовые/однослотовые платы GPU; 2 PCIe 5.0 x4 (в x8) через MCIO Разъём слоты, Поддерживается 2 U.2 порты через MCIO кабель для 2.5" NVMe SSD накопители (горячее подключение/BPN не поддерживается); поддерживается Intel® VROC 0 &1 (VROC ключ требуется)
- Поддержка TPM
- 1 TPM 2.0 Разъём; 1 TPM 2.0 на плате
- Порты USB
- 1 USB 3.2 Gen2x2 Тип-C порты (Задний); 4 USB 3.2 Gen2x1 Тип-A порты (Задний); 1 USB 3.2 Gen2x2 Тип-C порты (Разъём); 2 USB 3.2 Gen1 Тип-A порты (Разъём); 1 USB 2 Тип-A порты (Разъём)
- Последовательные интерфейсы
- 1 COM порты
- Разъёмы M.2
- 2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110)
- Сетевой контроллер
- Один LAN с Intel® PHY I219LM LAN контроллер, для AMT/vPro; Один LAN с Intel® Ethernet Контроллер I210-AT
- Сетевые порты LAN
- 1 RJ45 1 GbE LAN порты (Intel® I210-AT) (IPMI общий on LAN порт 1); 1 RJ45 1 GbE LAN порты (Intel® PHY I219LM LAN контроллер)
- Удалённое управление IPMI
- ASPEED AST2600 BMC
- Чипсет
- Intel® W890
Конструкция и монтаж
- Артикул
- MBD-X14SRA-F
- Бренд
- Supermicro
- Габариты
- 12" x 9.6" (30.48cm x 24.384cm)
- Модель
- X14SRA-F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- ATX
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.1V
- Объёмы модулей DIMM
- RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB, 256GB; 3DS RDIMM:256GB; MRDIMM:32GB, 64GB
- Поддержка памяти
- Количество слотов: 8 слотов DIMM/4 Каналы; Максимальная память (1DPC): до 1TB 6400MT/s ECC DDR5 RDIMM; Максимальная память (1DPC): до 2TB 6400MT/s ECC DDR5 3DS RDIMM; Максимальная память (1DPC): до 2TB 5200MT/s ECC DDR5 3DS RDIMM; Максимальная память (1DPC): до 256GB 8000MT/s ECC DDR5 MRDIMM; Максимальная память (2DPC): до 1TB 5200MT/s ECC DDR5 RDIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль; CPU тепловой защита поддержка; Платформа Environment Управление Интерфейс (PECI)/(TSI); Питание питание мониторинг
- Индикаторы
- BMC Контроль активности LED; CPU/система перегрев LED; Вентилятор failed LED; HDD активность LED; LAN активность LED; M.2 LED; Питание/suspend-состояние индикатор LED; UID/remote UID LED
- Контроль вентиляторов
- 7x 4-pin вентилятор разъёмы (до 7 вентиляторы); Скорость вентилятора управление; Triple Охлаждение Zones
- Контроль напряжений
- +12V,+3.3V,+5V,+5V дежурный режим,3.3V дежурный режим,CPU,Память,Vcore,Vmem
- Контроль температуры
- CPU температура; GPU температура; Память температура; NVMe температура; PCH температура; Peripheral температура; Система температура
Процессорная подсистема
- Количество ядер
- до 86C
- Ограничения процессорной подсистемы
- Поддерживается до 350W TDP Процессоры
- Процессоры и сокет
- Один E2 (LGA 4710-2); Intel® Xeon® 600 процессор для Рабочая станция
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); SAA (ограниченная поддержка); SuperO Booster
- Тип BIOS
- AMI 64MB SPI Flash EEPROM
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI; Питание кнопка override mechanism; Wake-on-LAN; S4/S5
- Функции BIOS
- Plug and Play (PnP); ACPI 6.5; SMBIOS 3.7 или новее; Пробуждение по часам реального времени RTC; UEFI 2.9; Автоматическое определение райзера
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 60°C (°F до °F ); При хранении Температура: -40°C до 85°C (°F до °F); Рабочая относительная влажность: 10% до 85%; При хранении Относительная влажность: 5% до 95%
