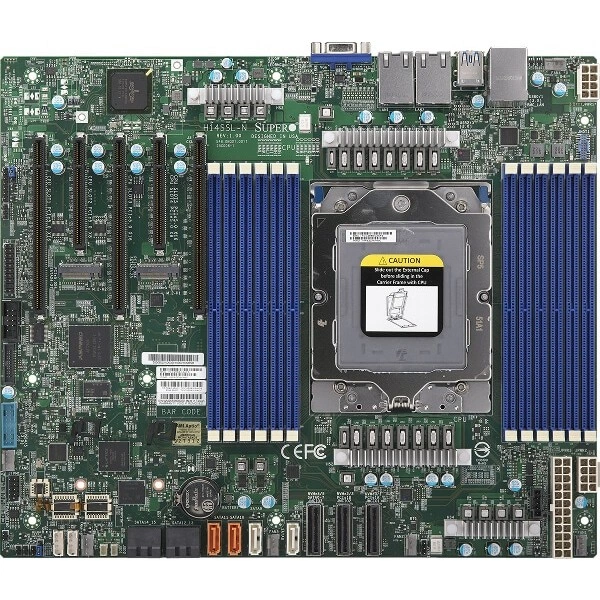

Материнская плата Supermicro H14SSL-N (MBD-H14SSL-N) ATX, SP5, ECC DDR5

Основное описание материнской платы Supermicro H14SSL-N

Supermicro H14SSL-N - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - ATX.

Габариты - 12" x 10.1" (30.48cm x 25.65cm).

Процессоры и сокет - Один сокет SP5; AMD EPYC™ 9005/9004 серия процессоры.

Количество ядер - до 192C/384T.

Ограничения процессорной подсистемы - Поддерживается до 500W TDP Процессоры.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

При подборе фиксируют точное исполнение MBD-H14SSL-N. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.

Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.

Технические особенности

• Форм-фактор: ATX
• Габариты: 12" x 10.1" (30.48cm x 25.65cm)
• Процессоры и сокет: Один сокет SP5; AMD EPYC™ 9005/9004 серия процессоры
• Количество ядер: до 192C/384T
• Ограничения процессорной подсистемы: Поддерживается до 500W TDP Процессоры
• Контроль напряжений: +12V,+3.3V,+5V,+5V дежурный режим,1.8V дежурный режим,3.3V дежурный режим,VBAT
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Конфигурация PCIe: 3 PCIe 5.0 x16 (в x16) слоты; 2 PCIe 5.0 x8 слоты
• Разъёмы M.2: 2 M.2 PCIe 5.0 x4 SATA слоты (M-key 2280/22110)
• Дополнительные интерфейсы: 1 MCIO (PCIe 5.0 x8/SATA3) Hybrid порты; 2 MCIO (PCIe 5.0 x8/SATA3) порты
• Дополнительные функции: RoT
• Объёмы модулей DIMM: RDIMM/3DS RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB, 256GB
• Чипсет: Система on Микросхема
• Контроль температуры: CPU температура; CPU тепловой защита поддержка; Память температура; VRM температура
• Бренд: Supermicro
• Модель: H14SSL-N
• Артикул: MBD-H14SSL-N
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро H14SSL-N подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.

Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro c733394, Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro H14SSL-NT. Для сопоставления аппаратных возможностей можно рассмотреть вариант: AMD EPYC™ 9005/9004 серия, ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro H14SST-G. В спецификации альтернативного проекта ориентиром служат параметры: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Комплектация

В заявке на MBD-H14SSL-N укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-260-00073-0N, CBL-0044L, SNK-P0083AP4, AOM-TPM-9670V. Необходимый состав поставки согласуют с выбранной конфигурацией.
