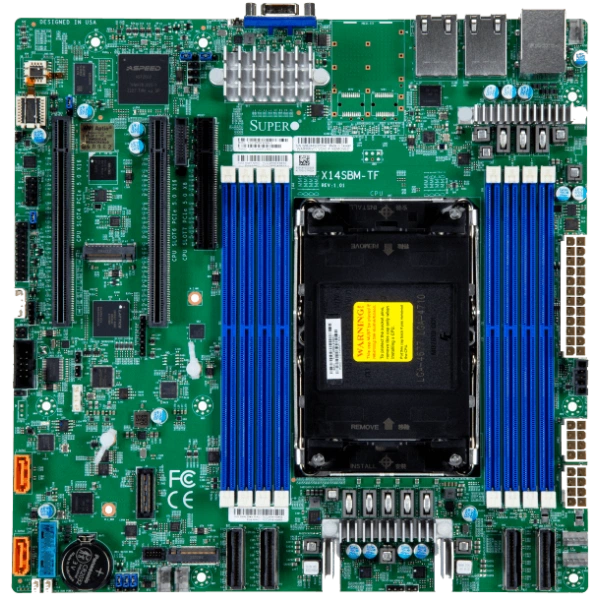

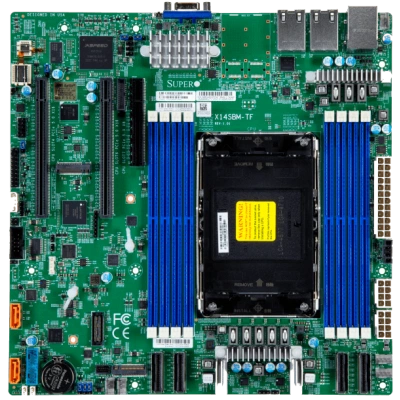

Материнская плата Supermicro X14SBM-TF (MBD-X14SBM-TF) Micro-ATX, LGA-4710, ECC DDR5

Основное описание материнской платы Supermicro X14SBM-TF

Supermicro X14SBM-TF - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Micro-ATX.

Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).

Процессоры и сокет - Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра; *BIOS 1.2 или новее требуется до поддержка Intel® Xeon® 6700/6500-серия процессоры с P-ядра.

Количество ядер - P-ядра: до 144C.

Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

При подборе фиксируют точное исполнение MBD-X14SBM-TF. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

Технические особенности

• Форм-фактор: Micro-ATX
• Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
• Процессоры и сокет: Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра; *BIOS 1.2 или новее требуется до поддержка Intel® Xeon® 6700/6500-серия процессоры с P-ядра
• Количество ядер: P-ядра: до 144C
• Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
• Функции BIOS: ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9
• Конфигурация PCIe: 2 PCIe 5.0 x16 слоты; 1 PCIe 5.0 x8 слот; 4 PCIe 5.0 x8 через MCIO Разъём слоты
• Контроль напряжений: +12V,+3.3V,+5V,+5V дежурный режим,5 -вентилятор состояние,Контроль CPU напряжения,Поддерживается система управление утилита,Система уровень управление,VBAT
• Разъёмы M.2: 2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110)
• Дополнительные функции: ACPI питание управление; Управление из питание-on для восстановление от AC питание потеря; UID; WOL
• Поддержка DOM: 2 SATA DOM (Disk on Module) порты с поддержка разъёма питания
• Напряжение памяти: 1.1V
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Удалённое управление IPMI: ASPEED AST2600 BMC
• Бренд: Supermicro
• Модель: X14SBM-TF
• Артикул: MBD-X14SBM-TF
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X14SBM-TF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.

Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro c733397, Supermicro c733398. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X14SBHM. Этот вариант рассматривают для проекта со следующими требованиями: OCP M-SDNO, OCP M-SDNO. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X14SBH. При подборе для другой конфигурации полезно проверить такое исполнение: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

Комплектация

Комплектование позиции MBD-X14SBM-TF удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются SKT-1543H-0000-FXC, SKT-1544H-0000-FXC, MCP-260-00154-0N, CBL-0044L. Необходимый состав поставки согласуют с выбранной конфигурацией.
