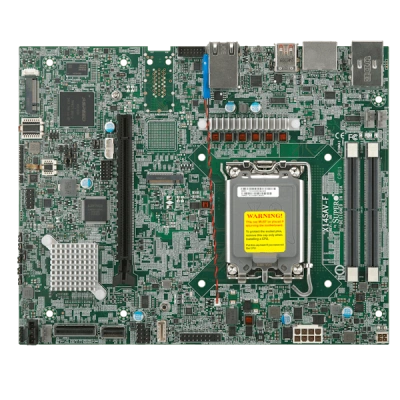

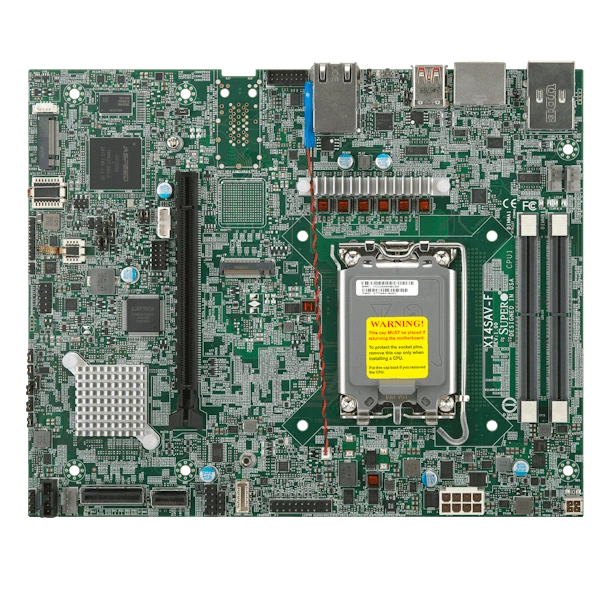

Материнская плата Supermicro X14SAV-F (MBD-X14SAV-F) Flex ATX, LGA-1851, 1GbE

Основное описание материнской платы Supermicro X14SAV-F

Supermicro X14SAV-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Flex ATX.

Габариты - 9" x 7.25" (22.86cm x 18.42cm).

Процессоры и сокет - Один сокет V1 (LGA-1851); Intel® Core® Ultra 9/7/5 (серия 2) процессоры.

Количество ядер - до 24C.

Ограничения процессорной подсистемы - Поддерживается до 125W TDP Процессоры.

При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

При подборе фиксируют точное исполнение MBD-X14SAV-F. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

Технические особенности

• Форм-фактор: Flex ATX
• Габариты: 9" x 7.25" (22.86cm x 18.42cm)
• Процессоры и сокет: Один сокет V1 (LGA-1851); Intel® Core® Ultra 9/7/5 (серия 2) процессоры
• Количество ядер: до 24C
• Ограничения процессорной подсистемы: Поддерживается до 125W TDP Процессоры
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Функции BIOS: ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9
• Поддержка памяти: Количество слотов: 2 слотов DIMM; CSODIMM (clocked SODIMM) поддержка до 6400MT/s (с Core™ Ultra 9/7)
• Сетевые порты LAN: 1 RJ45 1 GbE Выделенный IPMI LAN порты (ASPEED AST2600 BMC)
• Индикаторы: Питание LED
• Дополнительные интерфейсы: 2 MCIO порты
• Дополнительные функции: 12V DC или ATX Питание Source; ACPI питание управление; ATX разъём питания; Корпус вскрытие контроль; M.2 NGFF разъём; RoHS
• Контроль напряжений: +1.8V,+12V,+3.3V,+5V,3 -вентилятор состояние,3 вентиляторы с тахометр мониторинг,BMC/IPMI Контроль активности LED,Чипсет напряжение,CPU температура,Память температура,UID,VBAT
• Последовательные интерфейсы: 1 COM порты (разъём)
• Бренд: Supermicro
• Модель: X14SAV-F
• Артикул: MBD-X14SAV-F
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X14SAV-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.

В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro RSC-S-6G5. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X14SAV-TLN4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: DDR5, Flex ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro X14SAZ-TLN4F. При подборе для другой конфигурации полезно проверить такое исполнение: Micro-ATX, DDR5. Такой вариант рассматривают для монтажного пространства соответствующего формата.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Комплектация

В заявке на MBD-X14SAV-F укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются CBL-MCIO-1250QT4Q-85, CBL-PWEX-1066, MCP-260-00197-0N, SNK-P0085A4. Необходимый состав поставки согласуют с выбранной конфигурацией.
