Артикул: MBD-X12SDV-4C-SPT4F
В наличии

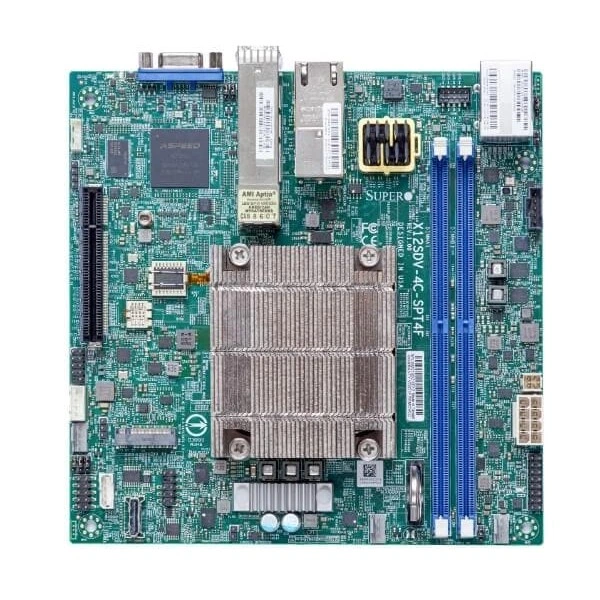

Материнская плата Supermicro X12SDV-4C-SPT4F (MBD-X12SDV-4C-SPT4F) Mini-ITX, FCBGA-2227, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12SDV-4C-SPT4F
Supermicro X12SDV-4C-SPT4F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.75" x 6.75" (17.15cm x 17.15cm).
Процессоры и сокет - Intel® Xeon® процессор D-1718T; Один сокет FCBGA-2227 поддерживается, CPU TDP поддерживается до 46W TDP.
Количество ядер - до 4 ядра / 10MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 128GB ECC RDIMM, DDR4-2933MT/s; до 128GB ECC/non-ECC, DDR4-2933MT/s.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
При подборе фиксируют точное исполнение MBD-X12SDV-4C-SPT4F. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.75" x 6.75" (17.15cm x 17.15cm)
- Процессоры и сокет: Intel® Xeon® процессор D-1718T; Один сокет FCBGA-2227 поддерживается, CPU TDP поддерживается до 46W TDP
- Количество ядер: до 4 ядра / 10MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 128GB ECC RDIMM, DDR4-2933MT/s; до 128GB ECC/non-ECC, DDR4-2933MT/s
- Сетевые порты LAN: 2 SFP28 25 Gigabit Ethernet LAN порты; 2 RJ45 10GBase-T порты
- Дополнительные функции: UID, RoHS, Узел manager поддержка, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source
- Температура хранения: -40°C - 85°C (-40°F - 185°F)
- Программные средства управления: SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты
- Рабочая относительная влажность: 10% - 85% (без конденсации)
- Интерфейсы SATA: SoC контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 4 SATA порты через OCuLink (или PCIE3.0 x4 для NVMe)
- Напряжение памяти: 1.2V
- Тип BIOS: AMI 32MB SPI Flash EEPROM
- Объёмы модулей DIMM: RDIMM: 8GB, 16GB, 32GB, 64GB; UDIMM: 4GB, 8GB, 16GB, 32GB
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X12SDV-4C-SPT4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-SAST-0956. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X12SDV-4C-SP6F. В спецификации альтернативного проекта ориентиром служат параметры: FlexATX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X12SDV-8CE-SP4F. При подборе для другой конфигурации полезно проверить такое исполнение: FlexATX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Комплектация
В заявке на MBD-X12SDV-4C-SPT4F укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются CBL-PWEX-1063, CBL-CDAT-0605, MCP-260-00098-0N, CBL-SAST-0933. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X12SDV-4C-SPT4F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 4 SATA порты через OCuLink (или PCIE3.0 x4 для NVMe)
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCIe 4.0 x4; Форм-фактор: 2280; Ключ: M-key
- Сетевые контроллеры
- Два LAN с 25G SFP28 LAN через SoC; Два LAN с 10GBase-T с Intel® X550
- Сетевые порты LAN
- 2 SFP28 25 Gigabit Ethernet LAN порты; 2 RJ45 10GBase-T порты
- Слоты PCIe
- 1 PCIe 4.0 x8,; 1 PCIe 3.0 x4 (или 4x SATA), через Oculink
- Удалённое управление IPMI
- ASPEED AST2600 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X12SDV-4C-SPT4F
- Бренд
- Supermicro
- Габариты
- 6.75" x 6.75" (17.15cm x 17.15cm)
- Модель
- X12SDV-4C-SPT4F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 128GB ECC RDIMM, DDR4-2933MT/s; до 128GB ECC/non-ECC, DDR4-2933MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- RDIMM: 8GB, 16GB, 32GB, 64GB; UDIMM: 4GB, 8GB, 16GB, 32GB
- Скорость памяти
- 2933/2666/2400 MT/s ECC/non-ECC DDR4 RDIMM
Питание и охлаждение
- Дополнительные функции
- UID, RoHS, Узел manager поддержка, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source
- Индикаторы
- UID/remote UID LED; BMC/IPMI Контроль активности LED; Перегрев/Вентилятор Отказ/PWR Отказ LED; Питание Индикатор LED; LAN температура
- Контроль вентиляторов
- 3x 4-pin вентилятор разъёмы (до 3 вентиляторы); Система уровень управление; PWM вентилятор скорость управление; Скорость вентилятора управление; 3 вентиляторы с тахометр мониторинг; Индикатор перегрева индикация
- Контроль напряжений
- 3.3V дежурный режим, +5V дежурный режим, +5V, +3.3V, +12V, Память Напряжения, Контроль напряжения ядер CPU
- Контроль температуры
- CPU тепловой защита поддержка; peripheral температура; Система температура; Память температура; NVMe температура; Платформа Environment Управление Интерфейс (PECI)/TSI
Процессорная подсистема
- Количество ядер
- до 4 ядра / 10MB кэш
- Процессоры и сокет
- Intel® Xeon® процессор D-1718T; Один сокет FCBGA-2227 поддерживается, CPU TDP поддерживается до 46W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты
- Тип BIOS
- AMI 32MB SPI Flash EEPROM
- Управление электропитанием
- ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита, Включение питания режим для AC питание восстановление
- Функции BIOS
- ACPI 6.3; UEFI 2.7; SMBIOS 3.3; Plug and Play (PnP); PCI FW 3.0
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
