Артикул: MBD-X12SCZ-TLN4F
В наличии

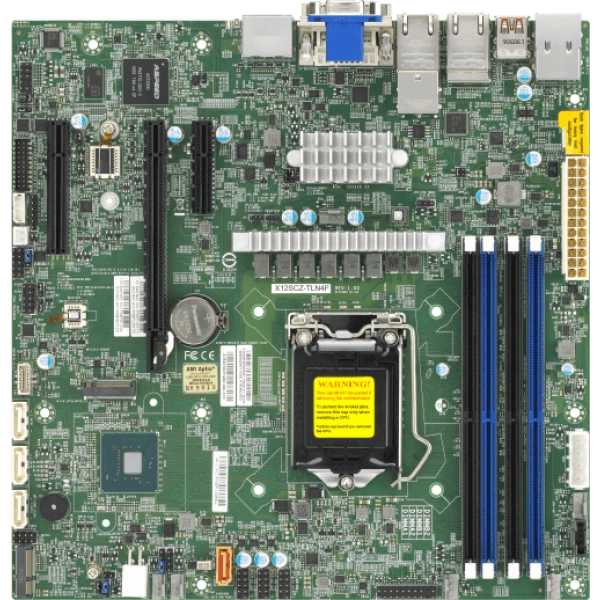

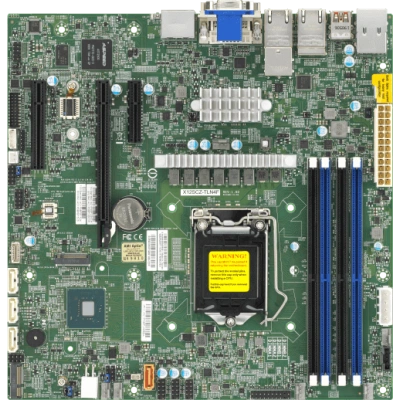

Материнская плата Supermicro X12SCZ-TLN4F (MBD-X12SCZ-TLN4F) Micro-ATX, LGA-1200, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12SCZ-TLN4F
Supermicro X12SCZ-TLN4F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Micro-ATX.
Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).
Количество ядер - до 10 ядра.
Ограничения процессорной подсистемы - ** Материнская плата поддерживается this максимум TDP. Please verify your система can thermally поддержка.; **The X12SCZ does not поддержка the Intel 10th/11th поколение процессор 2M кэш SKUs. These процессоры will not загрузка с the latest версия BIOS.
Количество слотов DIMM - 4 слотов DIMM; до 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
При подборе фиксируют точное исполнение MBD-X12SCZ-TLN4F. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Технические особенности
- Форм-фактор: Micro-ATX
- Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
- Процессоры и сокет: Intel® Xeon® W-1200 процессоры, 11th/10th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3 процессор; Один сокет сокет H5 (LGA-1200) поддерживается, CPU TDP поддерживается до 125W TDP; A graphic встроенный CPU требуется до have на плате видеовывод от the DVI и DP порты
- Количество ядер: до 10 ядра
- Ограничения процессорной подсистемы: ** Материнская плата поддерживается this максимум TDP. Please verify your система can thermally поддержка.; **The X12SCZ does not поддержка the Intel 10th/11th поколение процессор 2M кэш SKUs. These процессоры will not загрузка с the latest версия BIOS.
- Напряжение памяти: 1.2V
- Поддержка TPM: 1 TPM TPM 2.0 на плате
- Сетевые порты LAN: 2 RJ45; 2 RJ45 10 Gigabit Ethernet LAN порты
- Контроль напряжений: VBAT, PCH температура, Память температура, CPU, Корпус вскрытие разъём, 5 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Порты USB: 6 USB 2.0 порты (6 через разъём)
- Аппаратные функции: Trusted Platform Module (TPM) 2.0
- Контроль вентиляторов: 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Скорость вентилятора управление; Две зоны охлаждения; 5 вентиляторы с тахометр состояние мониторинг
- Тип BIOS: AMI UEFI
- Функции: Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Блокировка системной конфигурации; Поддерживается pluggable модули, разъём-только on материнская плата
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X12SCZ-TLN4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X12SCA-5F. В спецификации альтернативного проекта ориентиром служат параметры: ATX, количество ядер: до 10 ядра. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X12STD-F. При подборе для другой конфигурации полезно проверить такое исполнение: специальный форм-фактор, скорость памяти: 3200/2933/2666 MT/s. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Комплектация
Комплектование позиции MBD-X12SCZ-TLN4F удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-0044L, MCP-260-00093-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X12SCZ-TLN4F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 DVI - D порты, 1 VGA D-Sub Разъём порты, 2 DP++(Два-Режим DisplayPort) порты
- Графическая подсистема
- 1 Intel® HD Graphics порты; 1 ASPEED AST2500 BMC порты
- Интерфейсы SATA
- Intel® W480E контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 4 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SATA DOM (Disk on Module) поддержка разъёма питания
- Поддержка TPM
- 1 TPM TPM 2.0 на плате
- Порты USB
- 6 USB 2.0 порты (6 через разъём)
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCIe 3.0 x4; 1 CNVi/PCIe 3.0 x1; Форм-фактор: 2280/22110, 2230; Ключ: M-key, E-key
- Сетевые контроллеры
- Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210-AT; Два LAN с Intel® X550 10GBase-T Ethernet Контроллер
- Сетевые порты LAN
- 2 RJ45; 2 RJ45 10 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCIe 3.0 x4,; 1 PCIe 3.0 x16,; 1 PCIe 3.0 x4 (в x8 слот)
- Удалённое управление IPMI
- ASPEED AST2500
- Чипсет
- Intel® W480E
Конструкция и монтаж
- Артикул
- MBD-X12SCZ-TLN4F
- Бренд
- Supermicro
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Модель
- X12SCZ-TLN4F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Micro-ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Скорость памяти
- 2933/2666/2400/2133 MT/s
Питание и охлаждение
- Дополнительные функции
- UID, RoHS, M.2 NGFF разъём, Два охлаждение zones, Корпус вскрытие контроль, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source
- Индикаторы
- UID/remote UID LED; Питание LED; BMC/IPMI Контроль активности LED
- Контроль вентиляторов
- 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Скорость вентилятора управление; Две зоны охлаждения; 5 вентиляторы с тахометр состояние мониторинг
- Контроль напряжений
- VBAT, PCH температура, Память температура, CPU, Корпус вскрытие разъём, 5 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- Тепловой управление для 5 вентилятор разъёмы
Процессорная подсистема
- Количество ядер
- до 10 ядра
- Ограничения процессорной подсистемы
- ** Материнская плата поддерживается this максимум TDP. Please verify your система can thermally поддержка.; **The X12SCZ does not поддержка the Intel 10th/11th поколение процессор 2M кэш SKUs. These процессоры will not загрузка с the latest версия BIOS.
- Процессоры и сокет
- Intel® Xeon® W-1200 процессоры, 11th/10th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3 процессор; Один сокет сокет H5 (LGA-1200) поддерживается, CPU TDP поддерживается до 125W TDP; A graphic встроенный CPU требуется до have на плате видеовывод от the DVI и DP порты
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, ATX Питание разъём, +12V Питание DC Вход
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Блокировка системной конфигурации; Поддерживается pluggable модули, разъём-только on материнская плата
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.6; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
