Артикул: MBD-X11SSQ
В наличии

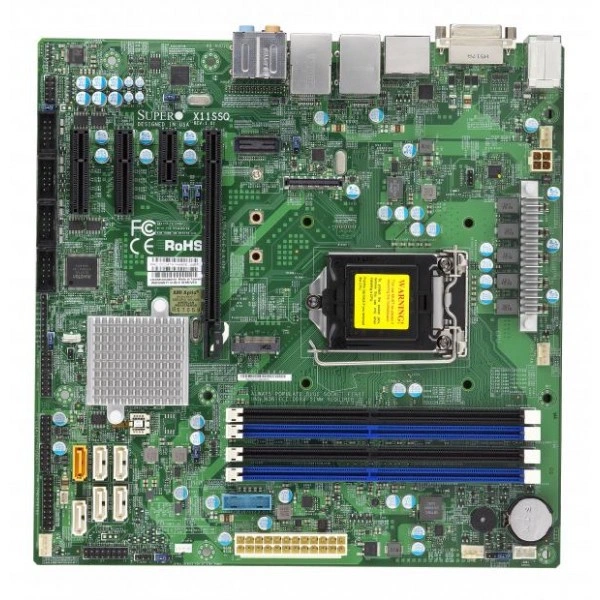

Материнская плата Supermicro X11SSQ (MBD-X11SSQ) Micro-ATX, LGA-1151, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SSQ
Supermicro X11SSQ - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Micro-ATX.
Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).
Количество слотов DIMM - 4 слотов DIMM; до 64GB небуферизованная non-ECC UDIMM, DDR4-2400MT/s.
Скорость памяти - 2400/2133/1866 MT/s SDRAM 72-бит, 288-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 4GB, 8GB, 16GB.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При подборе фиксируют точное исполнение MBD-X11SSQ. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Технические особенности
- Форм-фактор: Micro-ATX
- Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
- Количество слотов DIMM: 4 слотов DIMM; до 64GB небуферизованная non-ECC UDIMM, DDR4-2400MT/s
- Скорость памяти: 2400/2133/1866 MT/s SDRAM 72-бит, 288-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 4GB, 8GB, 16GB
- Напряжение памяти: 1.2V
- Бренд: Supermicro
- Слоты PCIe: 1 PCIe 3.0 x16,; 2 PCIe 3.0 x4,; 1 PCIe 3.0 x1; M.2 PCIe x2 M Ключ 2242/2260/2280, PCIe 3.0 x4 с open слоты
- Графическая подсистема: 1 Intel® HD Graphics порты
- Интерфейсы SATA: Intel® Q170 Express контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 6 SATA3 (6Gbps) порты
- Порты USB: 4 USB 2.0 порты (4 задний)
- Контроль напряжений: VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Память, Корпус вскрытие разъём, 4 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V, Память Напряжения
- Функции BIOS: Plug and Play (PnP); DMI 2.3; USB Клавиатура поддержка; UEFI 2.3.1; ACPI 5.0; SMBIOS 3.0; PCI 3.0
- Поддержка TPM: 1 TPM Разъём
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SSQ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro MCP-260-00063-1N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro C7C242-CB-M. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ECC DDR4, последовательные порты и разъёмы: 1 COM Порт (1 разъём). Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro C7C232-CB-ML. Этот вариант рассматривают для проекта со следующими требованиями: разъёмы m.2: Форм-фактор: 2242, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Комплектация
Комплектование позиции MBD-X11SSQ удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-0044L, MCP-260-00063-1N, AOM-TPM-9655V, AOM-TPM-9655H. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SSQ
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 DVI - D порты
- Графическая подсистема
- 1 Intel® HD Graphics порты
- Дополнительные интерфейсы
- 1 бит GPIO; 1 Force On режим by перемычка и AC восстановление
- Интерфейсы SATA
- Intel® Q170 Express контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 6 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 4 USB 2.0 порты (4 задний)
- Последовательный порт
- 4 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 PCIe 3.0 x2; Форм-фактор: 2242/2260/2280
- Сетевые контроллеры
- Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210-AT
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 PCIe 3.0 x16,; 2 PCIe 3.0 x4,; 1 PCIe 3.0 x1; M.2 PCIe x2 M Ключ 2242/2260/2280, PCIe 3.0 x4 с open слоты
- Чипсет
- Intel® Q170 Express
Конструкция и монтаж
- Артикул
- MBD-X11SSQ
- Бренд
- Supermicro
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Модель
- X11SSQ
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Micro-ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 64GB небуферизованная non-ECC UDIMM, DDR4-2400MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Скорость памяти
- 2400/2133/1866 MT/s SDRAM 72-бит, 288-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, ACPI питание управление, Intel Smart Response Technology
- Индикаторы
- Дежурный режим alert LED; CPU/система перегрев LED
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Низкий шум вентилятор скорость управление, Скорость вентилятора управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Индикатор перегрева индикация, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Память, Корпус вскрытие разъём, 4 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V, Память Напряжения
- Контроль температуры
- CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI; Adaptive Тепловой Мониторинг, PECI 3.0
Процессорная подсистема
- Процессоры и сокет
- Intel® 6th поколение Core™ i3 серия, Intel® Celeron®, Intel® Pentium®, Intel® 6th поколение Core™ i5 серия, Intel® 6th поколение Core™ i7 серия, Intel® 7th поколение Core™ i3 серия, Intel® 7th поколение Core™ i5 серия, Intel® 7th поколение Core™ i7 серия; Один сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддерживается до 91W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, AMT, vPro, Watchdog; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI, Force Питание On by Перемычка, Пробуждение клавиатурой из режима Soft-Off
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; USB Клавиатура поддержка; UEFI 2.3.1; ACPI 5.0; SMBIOS 3.0; PCI 3.0
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -20°C - 60°C (-4°F - 140°F)
