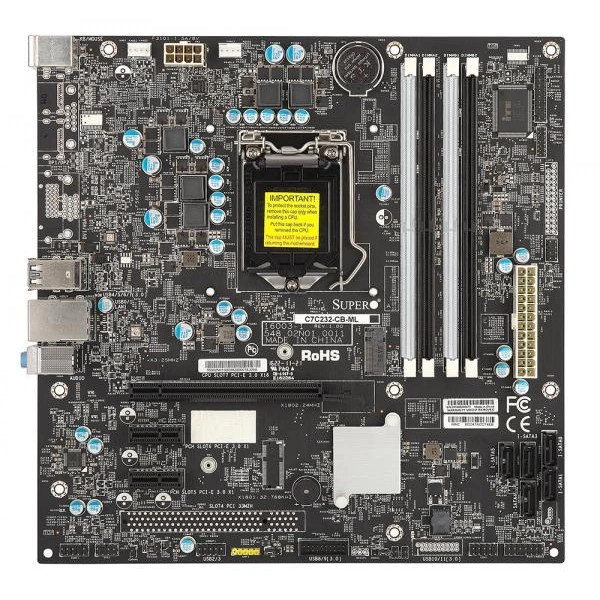

Материнская плата Supermicro C7C232-CB-ML (MBD-C7C232-CB-ML) Micro-ATX, LGA-1151, DDR4

Основное описание материнской платы Supermicro C7C232-CB-ML

Supermicro C7C232-CB-ML - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Micro-ATX.

Процессоры и сокет - Intel® Xeon® процессор E3-1200 v6/v5, Intel® 6th/7th поколение Core™ i3 серия, Intel® 6th/7th поколение Core™ i5 серия, Intel® 6th/7th поколение Core™ i7 серия; Один сокет сокет H4 (LGA-1151) поддерживается, CPU TDP поддерживается до 80W TDP.

Количество слотов DIMM - 4 слотов DIMM; до 64GB небуферизованная non-ECC UDIMM, DDR4-2400MT/s.

Скорость памяти - 2400/2133/1866 MT/s SDRAM 72-бит, 288-pin позолоченные контакты модули DIMM.

Напряжение памяти - 1.2V.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

При подборе фиксируют точное исполнение MBD-C7C232-CB-ML. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

Технические особенности

• Форм-фактор: Micro-ATX
• Процессоры и сокет: Intel® Xeon® процессор E3-1200 v6/v5, Intel® 6th/7th поколение Core™ i3 серия, Intel® 6th/7th поколение Core™ i5 серия, Intel® 6th/7th поколение Core™ i7 серия; Один сокет сокет H4 (LGA-1151) поддерживается, CPU TDP поддерживается до 80W TDP
• Количество слотов DIMM: 4 слотов DIMM; до 64GB небуферизованная non-ECC UDIMM, DDR4-2400MT/s
• Скорость памяти: 2400/2133/1866 MT/s SDRAM 72-бит, 288-pin позолоченные контакты модули DIMM
• Напряжение памяти: 1.2V
• Порты USB: 4 USB 3.2 Gen1 порты (4 задний)
• Функции BIOS: 3TB HDD Поддержка; ACPI 1.0 / 2.0 / 3.0 / 4.0; ACPI 5.0; DMI 2.3; Plug and Play (PnP); SMBIOS 3.0; UEFI 2.3.1; USB Клавиатура поддержка
• Разъёмы M.2: Форм-фактор: 2242
• Интерфейсы SATA: Intel® C232 контроллер для 5 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 4 SATA порты через OCuLink (или PCIE3.0 x4 для NVMe)
• Последовательный порт: 1 COM
• Программные средства управления: Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5
• Аудиоподсистема: 5.1 HD Аудио
• Чипсет: Intel® C232
• Контроль напряжений: Контроль CPU напряжения, 1.2V (VDIMM), +5V дежурный режим, +5V, +3.3V, +12V
• Бренд: Supermicro
• Модель: C7C232-CB-ML
• Артикул: MBD-C7C232-CB-ML
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро C7C232-CB-ML подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.

Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro C7C242-CB-M, Supermicro C7C242-CB-MW. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro C7C242-CB-M. В спецификации альтернативного проекта ориентиром служат параметры: ECC DDR4, последовательные порты и разъёмы: 1 COM Порт (1 разъём). Это исполнение полезно сравнить при комплектовании подсистемы памяти.

В качестве аналога рассмотрите Supermicro C7C242-CB-MW. Для сопоставления аппаратных возможностей можно рассмотреть вариант: microATX, ECC DDR4. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

Комплектация

В заявке на MBD-C7C232-CB-ML укажите нужный состав поставки и принадлежности, связанные с местом установки. Требуемые подключения согласуют вместе с оборудованием системы.
