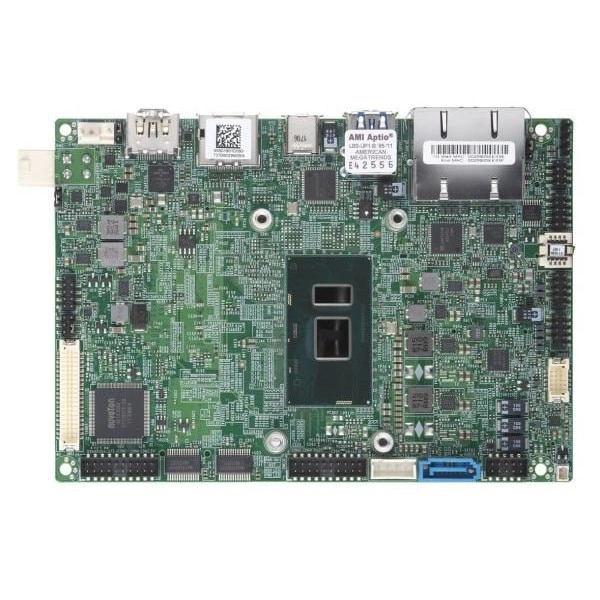

Материнская плата Supermicro X11SSN-H-001 (MBD-X11SSN-H-001) FCBGA-1356, DDR4, количество ядер: до 2 ядра, 4 потоки / 4MB кэш

Основное описание материнской платы Supermicro X11SSN-H-001

Supermicro X11SSN-H-001 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Процессоры и сокет - 7th поколение Intel® Core™ i7-7600U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP.

Количество ядер - до 2 ядра, 4 потоки / 4MB кэш.

Количество слотов DIMM - 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

При подборе фиксируют точное исполнение MBD-X11SSN-H-001. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Процессоры и сокет: 7th поколение Intel® Core™ i7-7600U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP
• Количество ядер: до 2 ядра, 4 потоки / 4MB кэш
• Количество слотов DIMM: 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s
• Тип BIOS: AMI UEFI
• Поддержка TPM: 1 TPM Микросхема
• Последовательный порт: 4 COM, (2 x RS232, 2 RS232/422/485, RS-485 поддерживается Auto управление потоком)
• Графическая подсистема: 1 Intel® HD Graphics порты; Два канал 48-бит LVDS(максимум. разрешение до 1920x1200@60Hz),; HDMI 2.0 (максимум. разрешение до 4096x2160@60Hz),; DP++ (максимум. разрешение до 4096x2304@60Hz)
• Функции BIOS: ACPI 6.1; SMBIOS 3.1; UEFI 2.6; PCI FW 3.0
• Артикул: MBD-X11SSN-H-001
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Скорость памяти: 2133/1866/1600 MT/s non-ECC DDR4 SODIMM Небуферизованная 2133 SDRAM 72-бит, 260-pin позолоченные контакты
• Напряжение памяти: 1.2V
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X11SSN-H-001 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.

В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X11SSN-E-001, Supermicro X11SSN-L-001. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X11SSN-E-001. При подборе для другой конфигурации полезно проверить такое исполнение: количество ядер: до 2 ядра, 4 потоки / 3MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X11SSN-L-001. При подборе для другой конфигурации полезно проверить такое исполнение: количество ядер: до 2 ядра, 4 потоки / 3MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

Комплектация

Комплектование позиции MBD-X11SSN-H-001 удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-OTHR-0986, CBL-CUSB-0984, CBL-PWEX-1044, MCP-350-00001-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
