Артикул: MBD-X11SDW-8C-TP13F
В наличии

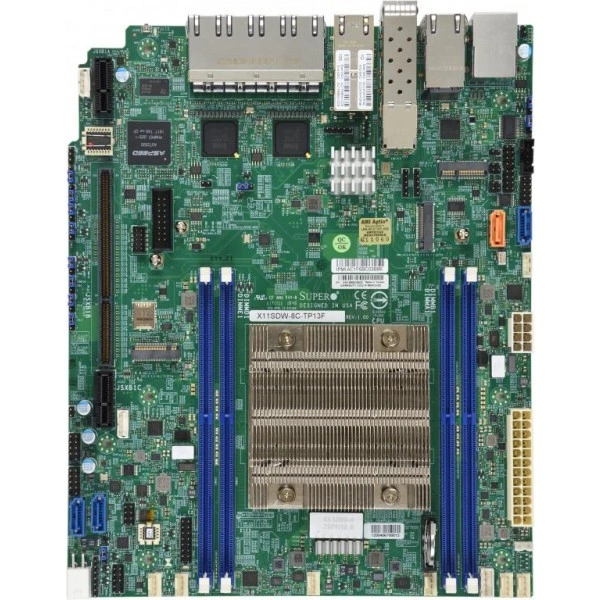

Материнская плата Supermicro X11SDW-8C-TP13F (MBD-X11SDW-8C-TP13F) специальный форм-фактор, FCBGA-2518, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SDW-8C-TP13F
Supermicro X11SDW-8C-TP13F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 8" x 9.6" (20.32cm x 24.38cm).
Процессоры и сокет - Intel® Xeon® процессор D-2146NT; Один сокет FCBGA-2518 поддерживается, CPU TDP поддерживается до 80W TDP.
Количество ядер - до 8 ядра, 16 потоки.
Количество слотов DIMM - 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
При подборе фиксируют точное исполнение MBD-X11SDW-8C-TP13F. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 8" x 9.6" (20.32cm x 24.38cm)
- Процессоры и сокет: Intel® Xeon® процессор D-2146NT; Один сокет FCBGA-2518 поддерживается, CPU TDP поддерживается до 80W TDP
- Количество ядер: до 8 ядра, 16 потоки
- Количество слотов DIMM: 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s
- Функции BIOS: ACPI 6.1; SMBIOS 3.1; UEFI 2.7; PCI FW 3.2
- Разъёмы M.2: M.2 Интерфейс: 1 SATA/PCIe 3.0 x4; 1 PCIe 3.0 x1; 1 SATA/PCIe 3.0 x2/USB 3.0; Форм-фактор: 2280/22110, 2230, 2242/3042; Ключ: M-key, E-key, B-key
- Поддержка TPM: 1 TPM Разъём & Микросхема оба
- Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Сетевые контроллеры: Четыре LAN с 1GbE с Intel® I350-AM4; Два LAN с 10Gbase-T; Два LAN с 10G SFP+ LAN через SoC; Четыре LAN с Intel® Ethernet Контроллер I350-AM4, Всего 13 LAN порты; Один LAN с 1GbE с Intel® I210; Один LAN с Realtek RTL8201N PHY (выделенный IPMI)
- Скорость памяти: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочий скорость до 2133MHz)
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Управление электропитанием: Управление питанием ACPI, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Контроль напряжений: Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 6 -вентилятор состояние, 5 -вентилятор состояние, +5V дежурный режим, +5V, +3.3V, +12V, +1.5V, Память Напряжения, 5 (4-pin)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SDW-8C-TP13F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro RSC-R1UW-2E16. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro B2SD1-8C-TF. В спецификации альтернативного проекта ориентиром служат параметры: 10GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro B2SD2-8C-TF. Этот вариант рассматривают для проекта со следующими требованиями: 10GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Комплектация
В спецификации поставки для MBD-X11SDW-8C-TP13F зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-0044L, MCP-260-00143-0n, CBL-CDAT-0850, RSC-R1UW-2E16. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SDW-8C-TP13F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2500 BMC порты; Разъём Только
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 4 SATA3 порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порт с build питание
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Последовательный порт
- 1 COM; 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCIe 3.0 x4; 1 PCIe 3.0 x1; 1 SATA/PCIe 3.0 x2/USB 3.0; Форм-фактор: 2280/22110, 2230, 2242/3042; Ключ: M-key, E-key, B-key
- Сетевые контроллеры
- Четыре LAN с 1GbE с Intel® I350-AM4; Два LAN с 10Gbase-T; Два LAN с 10G SFP+ LAN через SoC; Четыре LAN с Intel® Ethernet Контроллер I350-AM4, Всего 13 LAN порты; Один LAN с 1GbE с Intel® I210; Один LAN с Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN
- 1 RJ45; 2 SFP+; 2 RJ45 10GBase-T порты; 9 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCIe 3.0 x32 Левый Райзер Слот
- Удалённое управление IPMI
- ASPEED AST2500
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SDW-8C-TP13F
- Бренд
- Supermicro
- Габариты
- 8" x 9.6" (20.32cm x 24.38cm)
- Модель
- X11SDW-8C-TP13F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB, 64GB, 128GB
- Скорость памяти
- 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочий скорость до 2133MHz)
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Система уровень управление, RoHS, Узел manager поддержка, M.2 NGFF разъём, Два охлаждение zones, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source, SDDC, Intel® QuickAssist Technology
- Индикаторы
- UID/remote UID LED; CPU/система перегрев LED
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Скорость вентилятора управление, Две зоны охлаждения, 6 вентиляторы с тахометр состояние мониторинг, Индикатор перегрева индикация
- Контроль напряжений
- Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 6 -вентилятор состояние, 5 -вентилятор состояние, +5V дежурный режим, +5V, +3.3V, +12V, +1.5V, Память Напряжения, 5 (4-pin)
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда
Процессорная подсистема
- Количество ядер
- до 8 ядра, 16 потоки
- Процессоры и сокет
- Intel® Xeon® процессор D-2146NT; Один сокет FCBGA-2518 поддерживается, CPU TDP поддерживается до 80W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, SUM, KVM с выделенный LAN, Intel® Узел Manager, IPMI2.0, Watchdog, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- 256MB UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; UEFI 2.7; PCI FW 3.2
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
