Артикул: MBD-X11SDS-8C
В наличии

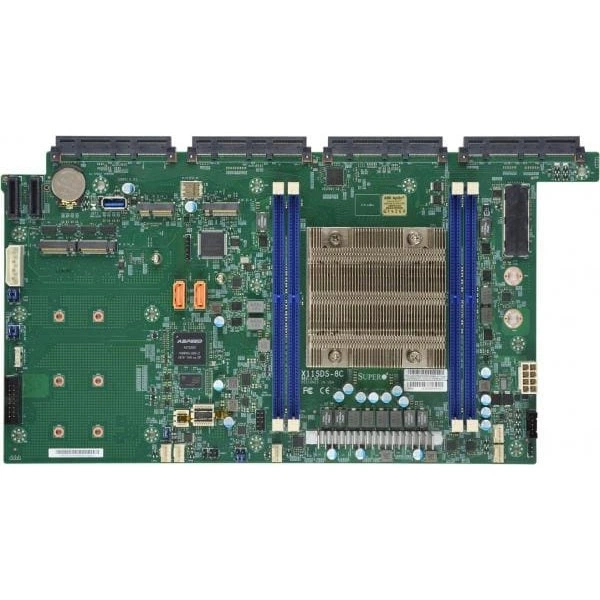

Материнская плата Supermicro X11SDS-8C (MBD-X11SDS-8C) специальный форм-фактор, FCBGA-2518, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SDS-8C
Supermicro X11SDS-8C - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 13.9" x 7.25" (35.31cm x 18.42cm).
Процессоры и сокет - Intel® Xeon® процессор D-2146NT; Один сокет FCBGA-2518 поддерживается, CPU TDP поддерживается до 80W TDP.
Количество ядер - до 8 ядра, 16 потоки / 11MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
При подборе фиксируют точное исполнение MBD-X11SDS-8C. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 13.9" x 7.25" (35.31cm x 18.42cm)
- Процессоры и сокет: Intel® Xeon® процессор D-2146NT; Один сокет FCBGA-2518 поддерживается, CPU TDP поддерживается до 80W TDP
- Количество ядер: до 8 ядра, 16 потоки / 11MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s
- Чипсет: Система on Микросхема
- Модель: X11SDS-8C
- Контроль вентиляторов: 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Скорость вентилятора управление; 5 вентиляторы с тахометр состояние мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений: VBAT, Система температура, Поддерживается система управление утилита, Контроль CPU напряжения, Чипсет напряжение, Корпус вскрытие разъём, 5 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V, +1.8V, +1.5V, Память Напряжения
- Скорость памяти: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочий скорость до 2133MHz)
- Поддержка DOM: 1 SATA DOM (Disk on Module) поддержка разъёма питания
- Интерфейсы SATA: SoC контроллер для 2 SATA3 (6 Gbps) порты
- Рабочая температура: 0°C - 60°C (32°F - 140°F)
- Сетевые порты LAN: 2 SFP+; 2 RJ45 10GBase-T порты; 1 RJ45
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SDS-8C подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-1019D-FRN5TP. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro B2SD1-8C-TF. При подборе для другой конфигурации полезно проверить такое исполнение: 10GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro B2SD2-8C-TF. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 10GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Комплектация
В заявке на MBD-X11SDS-8C укажите нужный состав поставки и принадлежности, связанные с местом установки. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики MBD-X11SDS-8C
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2500 BMC порты
- Интерфейсы SATA
- SoC контроллер для 2 SATA3 (6 Gbps) порты
- Поддержка DOM
- 1 SATA DOM (Disk on Module) поддержка разъёма питания
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Порты USB
- * Два дополнительные USB3.0 порты через AOM-SMF-TP4F
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCIe 3.0 x2/USB 3.0; 2 SATA/PCIe 3.0 x4; 1 PCIe 3.0 x2; Форм-фактор: 3042, 2242/2280/22110, 2230; Ключ: B-key, M-key, E-key
- Сетевые контроллеры
- Два LAN с 10G SFP+; Два LAN с 10Gbase-T, *через AOM-SMF-TP4F; Один LAN с 1GbE с Intel® I210
- Сетевые порты LAN
- 2 SFP+; 2 RJ45 10GBase-T порты; 1 RJ45
- Слоты PCIe
- 4 AIOM Расширение слоты suppporting PCIe 3.0 x8 Модули; 2 PCIe EDSFF-Short накопитель слоты (Общий с M.2 M-Keys)
- Удалённое управление IPMI
- ASPEED AST2500
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SDS-8C
- Бренд
- Supermicro
- Габариты
- 13.9" x 7.25" (35.31cm x 18.42cm)
- Модель
- X11SDS-8C
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- LRDIMM: 16GB, 32GB, 64GB, 128GB; RDIMM: 4GB, 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочий скорость до 2133MHz)
Питание и охлаждение
- Дополнительные функции
- UID, RoHS, Узел manager поддержка, M.2 NGFF разъём, Корпус вскрытие разъём, ACPI питание управление, 8-pin 12v DC разъём питания, Intel® QuickAssist Technology
- Индикаторы
- UID/remote UID LED; BMC/IPMI Контроль активности LED
- Контроль вентиляторов
- 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Скорость вентилятора управление; 5 вентиляторы с тахометр состояние мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система температура, Поддерживается система управление утилита, Контроль CPU напряжения, Чипсет напряжение, Корпус вскрытие разъём, 5 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V, +1.8V, +1.5V, Память Напряжения
- Контроль температуры
- Тепловой управление для 5 вентилятор разъёмы; Мониторинг для CPU и корпус окружающая среда
Процессорная подсистема
- Количество ядер
- до 8 ядра, 16 потоки / 11MB кэш
- Процессоры и сокет
- Intel® Xeon® процессор D-2146NT; Один сокет FCBGA-2518 поддерживается, CPU TDP поддерживается до 80W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, SUM, SPM, Intel® Узел Manager, SSM, Watchdog, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход
- Функции BIOS
- ACPI 6.2; SMBIOS 3.1; UEFI 2.7; PCI FW 3.2
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
