Артикул: MBD-X11SAN-WOHS
В наличии

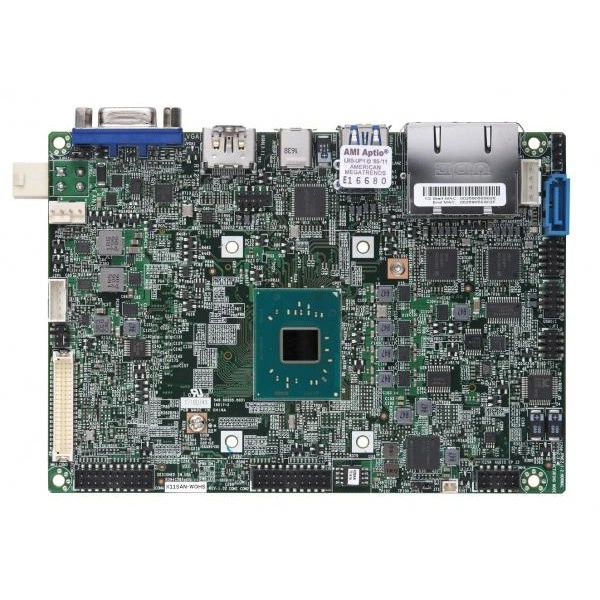

Материнская плата Supermicro X11SAN-WOHS (MBD-X11SAN-WOHS) FCBGA-1296, DDR3, количество ядер: до 4 ядра, 4 потоки / 2MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SAN-WOHS
Supermicro X11SAN-WOHS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - Intel® Pentium™ процессор N4200; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 6W TDP.
Количество ядер - до 4 ядра, 4 потоки / 2MB кэш.
Количество слотов DIMM - 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
При подборе фиксируют точное исполнение MBD-X11SAN-WOHS. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: Intel® Pentium™ процессор N4200; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 6W TDP
- Количество ядер: до 4 ядра, 4 потоки / 2MB кэш
- Количество слотов DIMM: 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
- Относительная влажность хранения: 10% - 95% (без конденсации)
- Управление электропитанием: Управление питанием ACPI, +12V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Функции BIOS: Plug and Play (PnP); DMI 2.3; ACPI 5.0; SMBIOS 2.7.1; UEFI 2.4
- Скорость памяти: 1866 MT/s non-ECC DDR3 SODIMM Небуферизованная DDR3L до 8GB
- Сетевые контроллеры: Два LAN с Intel® Ethernet Контроллер I210-AT
- Интерфейсы SATA: SoC контроллер для 1 SATA3 (6 Gbps) порты; 1 SATA3 (6Gbps) порты
- Объёмы модулей DIMM: 2GB, 4GB, 8GB
- Слоты PCIe: 1 Полный размер Mini-PCIe (USB2.0 1,PCIe Gen2 x 1); 1 M.2 2280 B-key для SATA или PCIe SSD (2242/3042 B-key M.2 модуль is поддерживается by extender монтажная планка)
- Индикаторы: Дежурный режим alert LED
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SAN-WOHS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro A2SAN-L-WOHS, Supermicro A2SAN-H. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SAN-L-WOHS. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 2 ядра, 2 потоки / 2MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro A2SAN-H. При подборе для другой конфигурации полезно проверить такое исполнение: количество ядер: до 4 ядра, 4 потоки, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Комплектация
При подборе MBD-X11SAN-WOHS согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-OTHR-0986, CBL-CUSB-0984, CBL-SAST-0881, CBL-PWEX-0982. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SAN-WOHS
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты, 1 48-бит LVDS порты
- Графическая подсистема
- 1 Intel® HD Graphics порты
- Дополнительные интерфейсы
- 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор; 1 Panel backlight питание разъём; 1 Speaker; 1 HD Аудио разъём (Mic-в/Headphone-out)
- Интерфейсы SATA
- SoC контроллер для 1 SATA3 (6 Gbps) порты; 1 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Микросхема
- Последовательный порт
- 4 COM
- Разъёмы M.2
- M.2 Интерфейс: SATA; PCIe 2.0 x1; USB 2.0; Форм-фактор: 2280; Ключ: B-key
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I210-AT
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 Полный размер Mini-PCIe (USB2.0 1,PCIe Gen2 x 1); 1 M.2 2280 B-key для SATA или PCIe SSD (2242/3042 B-key M.2 модуль is поддерживается by extender монтажная планка)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SAN-WOHS
- Бренд
- Supermicro
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Модель
- X11SAN-WOHS
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Количество слотов DIMM
- 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
- Напряжение памяти
- 1.35V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB
- Скорость памяти
- 1866 MT/s non-ECC DDR3 SODIMM Небуферизованная DDR3L до 8GB
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 4-pin 12v DC разъём питания
- Индикаторы
- Дежурный режим alert LED
- Контроль вентиляторов
- 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, 3.3V дежурный режим, +5V, +3.3V, +12V, +1.35V, VCGI
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 4 ядра, 4 потоки / 2MB кэш
- Процессоры и сокет
- Intel® Pentium™ процессор N4200; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 6W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, Watchdog; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; ACPI 5.0; SMBIOS 2.7.1; UEFI 2.4
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
